长庆油田分公司钻井井身质量控制规范(2021).docx

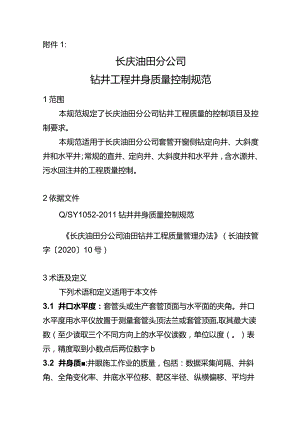

附件1:长庆油田分公司钻井工程井身质量控制规范1范围本规范规定了长庆油田分公司钻井工程质量的控制项目及控制要求。本规范适用于长庆油田分公司套管开窗侧钻定向井、大斜度井和水平井；常规的直井、定向井、大斜度井和水平井，含水源井、污水回注井的工程质量控制。2依据文件Q/SY1052-2011钻井井身质量控制规范长庆油田分公司油田钻井工程质量管理办法（长油技管字202010号）3术语及定义下列术语和定义适用于本文件3.1 井口水平度：套管头或生产套管顶面与水平面的夹角。井口水平度用水平仪放置于测量套管头顶法兰或套管顶面,取其最大读数（至少读取三个不同方向上的水平仪读数，单位以度（。）表示，精度取到小数点后两位数字b3.2 井身质:井眼施工作业的质量，包括：数据采集间隔、井斜角、全角变化率、井底水平位移、靶区半径、纵横偏移、平均井径扩大率及井口水平度。3.3 大斜度井：目的层的井斜角在55。86。，且目的层稳斜井段达到一定长度的定向井。3.4 造斜段：在定向井钻井工艺中，从垂直井段利用造斜工具（螺杆等）进行滑动钻进，从滑动起始到结束形成一定方位的斜井段长度。3.5 曲率半径：单位井段长度内井眼前进方向在三维空间内的角度变化的倒数。曲率半径分为长曲率半径、中曲率半径、短曲率半径等。3.6 随钻测斜：本办法中定向井靶区半径、大斜度井和水平井纵横偏移等章节中提到的随钻测斜指的是施工单位利用MWD.LWD等测斜方式所测得的数值。4井身质量评定项目4.1 垂直井井身质,控制项目垂直井井身质量控制项目包括：a）数据采集间隔，单位为米（m）;b）井斜角。，单位为度（°）;c）井底水平位移S,单位为米（m）;d）井径扩大率Cp,用百分比表示；e）井口水平度，单位为度（°）b4.2 定向井井身质控制项目定向井井身质量控制项目包括：a）数据采集间隔，单位为米（m）;b）井斜角。,单位为度（°）;c）全角变化率G,单位为度每30米（°）/3Om）;d）靶区半径R,单位为米（m）;e）平均井径扩大率Cp,用百分比表示；f）井口水平度，单位为度（°b4.3 大斜度井、水平井井身质控制项目大斜度井、水平井井身质量控制项目包括：a）数据采集间隔，单位为米（m）;b）井斜角。，单位为度（°）;c）全角变化率G,单位为度每30米1（°）30m）;d）大斜度段、水平段纵横偏移R,单位为米（m）;e）平均井径扩大率Cp,用百分比表示；f）井口水平度，单位为度（°b4.4 套管开窗侧钻定向井井身质控制项目套管开窗侧钻定向井井身质量控制项目包括：a）数据采集间隔，单位为米（m）;b）全角变化率G,单位为度每30米（°）30m）;c）靶区半径R,单位为米（m）;d）平均井径扩大率Cp,用百分比表示；4.5 套管开窗侧钻大斜度井、水平井井身质量控制项目套管开窗侧钻大斜度井、水平井井身质量控制项目包括：a）数据采集间隔，单位为米（m）;b）全角变化率G,单位为度每30米（°）30m）;c）大斜度段、水平段纵横偏移距R,单位为米（m）;d）平均井径扩大率Cp,用百分比表示5井身质量项目的计算方法井身质量评定项目全角变化率、水平位移、平均井径扩大率、井口水平度等，计算方法采用Q/SY1052-2011中相关项目条款执行。6井身质量标准表层段测斜数据以实际随钻测斜数据为准，其它井段以第三方测斜数据作为工程技术信息管理系统中数据录入及项目考核的依据。6.1 垂直井标准6.1.1 最大井斜及井底水平位移表1探、评价井井斜角及井底水平位移控制要求井深（m）井斜角（。）井底水平位移（m）H10002301000<H20003502000<H30005703000<H40007904000<H500091205000<H600011150H>600012200注：有特殊要求的井或者井段应在设计中注明表2开发井井斜角及井底水平位移控制要求（含水源井垂直井）井深（m）井斜角（。）井底水平位移（m）H10002301000<H20003502000<H30005<603000<H40007704000<H50009905000<H600011120H>600012150注：有特殊要求的井或者井段应在设计中注明6.1.2 数据采集间隔：数据采集间隔不超过表5中规定的数值。6.1.3 井口水平度05%6.1.4 测斜方式：采用电子单多点、MWD等测斜方式。6.2 定向井标准6.2.1 直井段最大井斜角执行表1或表2中规定的数值。6.2.2 全角变化率：造斜段最大连续三点中至少一点的全角变化率5c730m;其它斜井段最大连续三点中至少一点的全角变化率2c730m06.2.3 靶区半径（对靶区半径有特殊要求的定向井应在设计中注明）:6.2.3.1 油井井深2500米且水平位移500米的定向井，中靶半径20mo井深2500米或水平位移500米的定向井，中靶半径30mo6.2.3.2 气井表3探井定向井靶区半径控制要求井深（m）靶区半径（m）0-200030>2000-300045>3000-400050>4000-500075>5000-6000120>6000150表4开发井定向井靶区半径控制要求井深（m）靶区半径（m）0-200030>2000-300045>3000-400050>4000-500075>5000-6000100>6000I1206.2.4 数据采集间隔：数据采集间隔不超过表5中规定数值。6.2.5 井口水平度0.5%6.2.6 测斜方式：采用电子单多点、MWD等测斜方式。6.3 水平井和大斜度井标准6.3.1 直井段最大井斜角执行表1或表2中规定的数值。6.3.2 全角变化率：造斜段最大连续三点中至少一点的全角变化率6.5°30m;其他斜井段最大连续三点中至少一点的全角变化率530m;大斜度井和水平井入窗后井段的最大连续三点中至少一点的全角变化率3°30m°6.3.3 大斜度段、水平段纵横偏移(对纵横偏移限定值有特殊要求的应在设计中注明):(1)纵向±2m以内、横向±20m以内(矩形靶卜(2)各靶点执行现场地质要求。6.3.4 数据采集间隔：数据采集间隔不超过表5中规定的数值。6.3.5 井口水平度0.5%6.3.6 测斜方式：采用MWD或LWD等测斜方式。6.4 套管开窗侧钻定向井标准6.4.1 全角变化率：造斜段最大连续三点中至少一点的全角变化率6.5°30m;其他斜井段最大连续三点中至少一点的全角变化率3°30m°6.4.2 靶区半径(对靶区半径有特殊要求的定向井应在设计中注明)：(1)油井：靶区半径15m°(2)气井：靶区半径50m°6.4.3 数据采集间隔：数据采集间隔不超过表5中规定的数值。6.4.4 测斜方式：采用电子单多点、MWD等测斜方式。6.5 套管开窗侧钻水平井或大斜度井标准6.5.1 全角变化率：造斜段最大连续三点中至少一点的全角变化率6.5°30m;其他斜井段最大连续三点中至少一点的全角变化率5)30m;大斜度井和水平井入窗后井段的最大连续三点中至少一点的全角变化率3°30m°6.5.2 大斜度段、水平段纵横偏移(对纵横偏移限定值有特殊要求的应在设计中注明):(1)纵向±2m以内、横向±20m以内(矩形靶(2)各靶点执行现场地质要求。6.5.3 数据采集间隔：数据采集间隔不超过表5中规定的数值。6.5.4 测斜方式：采用MWD或LWD等测斜方式。6.6 平均井径扩大率全井段平均井径扩大率20%;目的层平均井径扩大率15%o6.7 数据采集间隔表5数据采集间隔要求井型数据采集间隔要求井段或井深最大数据采集间隔(m)油井直井井深V100Om<50井深1OOOm<100注：丛式井组或老井场1福工中防碰井段加密测点气井直井井深<2000m<100井深2000m<300注：丛式井组或老井场施工中防碰井段加密测点定向井（含套管开窗侧钻定向井）直井段<50造斜段<20斜井段<50注：防碰等1胃况加密测点水平井（含套管开窗侧钻水平舁、大斜度井）直井段<50造斜段<20斜井段<30水平段<10注：防碰等特殊情况加密测点6.8 丛式井井口间距管理要求表6丛式井井口间距要求类别井口间距（m）油井丛式定向井（或直井）5水平、大斜度井和气油比大于100m3/t的定向井或直井6高压、高含硫井8气井高压、高含硫井8其他气井57井身质量单项指标考核7.1 井身质单项指标考核7.1.1 垂直井7.1.1.1 直井段最大井斜（含表层段）直井段最大井斜大于相应井深所对应井斜标准值的，该单项指标考核为不合格：当直井段最大井斜大于相应井深所对应井斜标准值但不超过标准值+3。的，应对施工单位进行违约扣款处理；直井段最大井斜超过标准值+3。的，应进行填井重钻。7.1.1.2 井底水平位移井底水平位移大于完钻井深所对应的水平位移标准值的，该单项指标考核为不合格：当井底水平位移大于完钻井深所对应的水平位移标准值但不超过标准值+1Om的，应对施工单位进行违约扣款处理；井底水平位移超过标准值+1Om的，应进行填井重钻。7.1.1.3 数据采集间隔数据采集间隔超过表5中数据采集间隔规定数值，该单项指标考核为不合格，应对施工单位进行违约扣款处理。7.1.1.4平均井径扩大率(1)全井段平均井径扩大率大于20%的，该单项指标考核为不合格，应对施工单位进行违约扣款处理。(2)目的层平均井径扩大率大于15%的，该单项指标考核为不合格，应对施工单位进行违约扣款处理。7.1.1.5井口水平度井口水平度大于0.5。的，该单项指标考核为不合格，应对施工单位进行违约扣款处理。7.1.2定向井7.1.2.1 直井段最大井斜(含表层段)考核按照7.1.1标准执行。7.1.2.2 全角变化率(1造斜段最大连续三点全角变化率均大于5c730m的，该单项指标考核不合格：造斜段最大连续三点全角变化率均大于5730m,但不全大于7.5730m的，应对施工单位进行违约扣款处理；当最大连续三点全角变化率均大于7.5730m时，应进行填井重钻。(2)其它斜井段最大连续三点全角变化率均大于2°30m的，该单项指标考核为不合格：其它斜井段最大连续三点全角变化率均大于2730m,但不全大于3o30m的，应对施工单位进行违约扣款处理；当最大连续三点全角变化率均大于3730m时，应进行填井重钻。1.1.1.3 靶区半径(1)随钻测斜、连斜均中靶，该单项指标考核为合格。(2)随钻测斜中靶、连斜脱靶时，应采用第三方(多点或陀螺等方式)测井，并以此为准：多点或陀螺等方式测井中靶的，该单项指标考核为合
