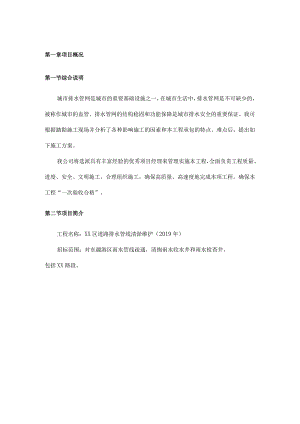

第一章项目概况第一节综合说明城市排水管网是城市的重要基础设施之一，在城市生活中，排水管网是不可缺少的，被称作城市的血管。排水管网的结构稳固和功能保障是城市排水安全的重要保证。我司根据踏勘施工现场并分析了各种影响施工的因素和本工程承包的特点、难点后，提出如下施工方案。我公司将选派具有丰富经验的优秀项目经理来管理实施本工程，全面负责工程质量、进度、安全、文明施工，合理组织施工，确保高质量、高速度地完成本项工程。确保本工程“一次验收合格”。第二节项目简介工程名称：XX区道路排水管线清淤维护（2019年）招标范围：对东疆港区雨水管线疏通，清掏雨水收水井和雨水检查井。包括XX路段。第三节编制依据1、天津市市政排水管线线路图；2、城市截留管线专项检测报告书；3、本工程的施工季节及本工程施工的具体特点；4、依据国家有关施工验收规范、标准及施工管理制度，相关的法律、法规和技术性文件；5、城镇排水管渠与泵站维护技术规程(CJJ-T68-96)；6、给排水构筑物施工及验收技术规范(GBJl41-90)；7、城镇排水管道检测与评估技术规程CJJ181-20128、城镇排水管道非开挖修复更新工程技术规程CJJT210-2014第二章各分部分项工程的完整的施工方案，保证质量的措施;第一节污水管网疏通清淤检测的内容及必要性1、管网疏通清淤检测的内容根据本工程特点，本次疏通检测的施工主要内容为:采用管塞进行管道封堵,应用威康联合吸污车进行机械化、自动化清淤处理，并将淤积杂物运至指定地点,保证工程全过程安全环保，最大程度降低工程对周边环境的影响。2、管网疏通清淤检测的必要性管网是个体系网络，当某处存在问题或损坏就会造成连锁反应影响整个体系的排水能力。为了能最大限度提高排水能力，延长管道使用寿命，必须建立完善的管道检测评估方法和科学的养护手段对其进行定期的检查、评估、疏通和修复。同时，管道内部的检测是此工程的重要组成部分，不仅可以科学、直观的了解管道内部状况，也可以为损坏的管道维修提供准确的数据。第二节管道竣工图分析及现场踏勘对建设单位提供的管道竣工图纸进行全面了解和分析，了解管道水流方向、管径、交汇井位置、支管接入位置等，并用红笔标出各个交汇点和接入点，便于今后准确查找和施工。结合竣工图对需要施工段的管道进行现场踏勘，依照竣工图所提供的数据在实地对各个交汇井和接入井用明显的标记标出，便于提高封堵安全性及有效性。第三节施工方案编制一、主要施工办法1、编制原则：安全可靠、经济合理、技术可行、方便施工。2、疏通圆管软泥主要内容为：管道和检查井的潜水封堵、橡胶气囊辅助封堵、排水、人工清掏（小管径人工配合高压疏通）、流沙及垃圾外运等。施工前了解管道水流方向、管径、交汇井位置等，便于今后准确查找和施工,确保不损坏其它已有管线。3、图纸分析了解管道水流方向、管径、交汇井位置、支管接入位置等，并用红笔标出各个交汇点和接入点，以便今后准确查找和施工。4、实地勘察结合图纸对需要施工段的管道进行现场踏勘，便于提高封堵安全性及有效性。5、封堵根据实际管道情况和关内水流强度，为避免因封堵时间过长后造成上游积水产生的水压对下游施工人员造成一定威胁，因此封堵的距离根据实际情况进行，依据先上游、交汇井各个入水口进行封堵，封堵之前应对所要施工的路段范围内的井盖打开并放置围护栏或醒目标志，用气体检测仪对井内的气体进行检测，确保无有毒气体后方可进行下井封堵，如有必要必须配备氧气进行施工。6、潜水封堵由于管线处于运营阶段，封堵后上游的水压力过大，因此主管线必须采用潜水封堵的方法，避免封头被水流冲破而造成施工人员的生命危险。一般采取每隔3-4个井位进行封堵。(1)橡胶气囊辅助封堵由于管线内存在较多支管的出水口，因此在潜水封堵段内(在施工的管段)加以橡胶气囊辅助封堵，便于施工顺利开展，也有利于部分井位的高程差而造成排水不安全，影响疏通正常进行。(2)排水在确认上游各个支管完全封堵后，进行临时排水至管底10厘米左右并对封堵后的上游水位进行控制。因此此工程的排水量比较大。人工清理管道沉沙、沉积物，吊运沉积物、吸泥车吸污，外运。由于污水管内沉积物基本为沉沙，必须要工人进入管道内清掏沉沙，小管径工人无法进入的采用人工配合高压射水机清掏。先由吸泥车吸污，沉沙由工人清掏至井位再吊运到地面装车外运。7、施工顺序：8、清淤总体施工方法（一）、总体施工工艺流程施工准备道口理管接清安装管塞装滑架安防支塞气堵管充封清污检测（二）、分部工艺简介1、管塞封堵利用充气膨胀的原理，采用管塞进行管道封堵，实现管孔的封堵效果。本工程采用300-60Omm规格管塞，通过通气膨胀将管道、充气管塞之间的空隙完全填充，以达到完全密封的效果。充气管塞充气孔内侧安装有硅胶材料，在充好气拔除充气管时，硅胶材料的自我填充的性能可以马上对充气孔进行封堵，确保气体不泄漏。该管塞采用美国进口，管塞两端具有蜘蛛网编织和双层交叉斜纹帘布层专利技术，保障管塞膨胀时，直径变大，长度变短，管塞可自动改变形状，保持侧壁压力在最小状态，防止管塞纵向撕裂，从而确保封堵安全。图管塞设备图管塞封堵2、管塞安装气囊检查。使用前，检查气囊表面是否干净，有无覆着污物，是否完好无损,充少量气检查配件及气囊有无漏气的地方。确定正常方可进入管道内进行封堵作业。管口检查、清理。封堵前应先检查管道管口的内壁是否平整光滑平整，有无突出的毛刺、玻璃、石子等尖锐物，如有立即清除掉，以免刺破气囊。管塞定位。使用“易装杆”在竖井处进行管塞安装，实现不下井安装，操作便捷简单，保障施工作业人员安全。图管塞安装图“易装杆”安装防滑支架。为防止上游管道内压力过大，将管塞压出管道，造成伤害事故，在管道与竖井接口处，安装防滑支架。图管塞安装及防滑架示意图3、管塞充气。按照气囊工作压力要求对管塞进行充气，保证实现封堵。4、分段清淤本工程拟采用吸污车进行逐段清污。结合多种喷头，可对管道内淤积的矿物质沉积、泥浆、沙子、油脂、树根多种顽固堵塞物进行清理，同时将杂物抽吸进车内，运送至制定地点进行排放，清污全过程无污染。实现疏通机械化，去污全面化、作业连续化、工程环保化，在满足清污需求的基础上，极大地保障了作业人员的安全，减小了施工对周边环境的影响。图吸污车吸污车具有如下优势：（1）三级离心式压缩机、吸力大、最大扬程25米；（2）高容量高压三缸水泵、双发动配置；（3）疏通吸污能力强大、工作效率高。主要用于疏通、清洗排污管道，收集、运输过程中所产生的各形态垃圾，处理固体垃圾能力显著；（4）机械化程度高，能够全面实现无损疏通，定点排放，安全环保。5、多功能喷头（1）比目鱼型喷头和推土机型喷头比目鱼型和推土机型喷头能极其有效的清理大量沉积物，如沙子、鹅卵石、岩石或者对任何依附在管道上的油污渍，冲洗性能高。（2）链条式喷头链条刮板经过90度折弯，随着环链和刷转子相对运动的情况下，去除例如8000-SH05矿物质沉积物、树根。图链条式喷头（3）振动喷头该喷头在作业时会产生强烈的振动，其振动是由于转子的不平衡所产生的。可用于对矿物质沉积、硬化油脂、混凝土和水泥浆的清洗。图振动喷头（4）旋转喷头旋转喷头对于去除管壁中不易处理的污染物效果理想，该喷嘴具有良好的推力，并且能够在CCTV检测设备使用前对管道进行清洗。图旋转喷头二、检查井清淤（一）准备工作：购置清淤安全防护设备及用品：应急照明灯、防水电筒、防毒面具、防毒口罩、防水衣、安全帽、安全带、手套、防护鞋、伸缩式铝合金梯、人丹、风油精、消毒液、洗衣粉、肥皂等。（二）人员组织此次清淤分为五个作业组：安全组：井下2人，井上2人，各作业井口1人，分3个井口同时作业，共7人，负责作业人员及过往车辆行人的安全、下水道内气体测定。机械组：负责抽水机抽水、抽风机对下水道内通风、作业工具的运输和作业人员的接送，共4人。清掏组：分3个小队，每个小队井下3人，井3人，共9人。下水道冲洗组：负责用下水道综合养护车对清掏后的下水道进行冲洗，共2人。淤泥运输组：每天用3台碰碰车，对清掏的淤泥进行运输。（三）施工方案施工前对井周四边进行围挡，作业区域之间用拉方工彩带，作业区域两端100米外设行车警示牌，每作业井口外侧由1名安全人员值守，防止行人掉入检查井内。清掏人员清掏前，提前4小时打开井盖通风，排出下水道内有毒有害气体；下水道内有毒有害气体，每隔半小时进行一次测定；下水道内水质每天测量2次。清掏前，在清掏段每座检查井间筑橡胶气囊堵头，然后用抽水机抽水，如橡胶气囊堵头有渗漏，抽水机需连续抽水。下水道小于D600以下，人工井下、绞车疏通；下水道大于D600以上，人力清掏。在作业井口设人力绞车，对清掏的管内淤泥及井内杂物等进行提升至井外，然后直接装入碰碰车，如碰碰车在运输途中，淤泥及杂物放在地面者，应及时运走，然后用水冲洗，不得污染路面。因下水道内淤泥含有毒有害物质，不得随意倾倒，按环卫部门及环保部门要求，我公司将清掏出的淤泥、杂物等运至8公里之外的市环卫局垃圾处理厂倾倒。第四节确保工程质量的技术组织措施1、质量管理1.1、做好施工组织设计和施工方案的优化工作,施工组织设计、施工方案必须经技术负责人审批后方可执行。在施工过程中，施工人员须严格按施工组织设计的要求实施，不得随意更改。1.2、 做好图纸会审和技术交底工作，让所有施工人员领会设计意图和质量技术要求。1.3、 施工人员及管理人员必须严格执行国家建设部颁布的现行规范、规程、标准及技术文件组织施工，任何人不得随意更改。发现问题时及时上报，并会同相关人员、部门研究处理。1.4、 建立公司按IS09001体系要求编制的运行表格填报制度。预先控制质量事故发生。1.5、 质安员实行现场施工过程的质量监督，施工过程中发现问题及时处理。对不按设计要求、施工验收规范、操作规程及施工方案的行为，质安员有权停止现场施工，并勒令其限期整改。1.6、 健全测量“两级”交接制，把好施工制作、测量、试验关。1.7、对影响工程质量的关键部位及主要工序,在施工前编制专题施工方案，用以指导现场施工,提高工程质量。1.8、认真做好计量工作,用数据说话,保证施工用料的定额用量。2、原材料、半成品及成品质量管理2.1、 合理编制材料供应计划，并严格按照经审批的材料供应计划进行采购及调配。2.2、 原材料、成品、半成品的采购必须有合格证，局部加工件制作必须符合规范和设计要求。2.3、 试验室派员驻场，及时对进场的原材料进行抽样试验，并出具检验报告，检验结果与合格证相符者方可使用。2.4、 材料进场按规格、品种、牌号堆放，挂牌标识，实行挂牌管理。2.5、 国家建设部规定的九大类建材应定国家认证的厂家的产品。3、质量检查管理3.1、 工程质量检查经班组、现场自检和专业检查相结合，坚持“三检”制度，即自检、互检、交接检查。逐级检查，层层把关。不符合质量要求的必须马上返工。3.2、 严格执行质量等级评定。对完成的分部（分项）工程，按“建筑工程质量检验评定标准”进行评定、检查、验收。3.3、严格执行国家现行施工技术规范,消除工程质量通病。3.4、 所有隐蔽工程必须按规定经现场监理验收合格后，方可进入下一道工序施工。3.5、 加强日常各种工作的文字记录和对文件资料的收集管理、保管工作，保证施工都有文字记录和图片资料，以便分析
