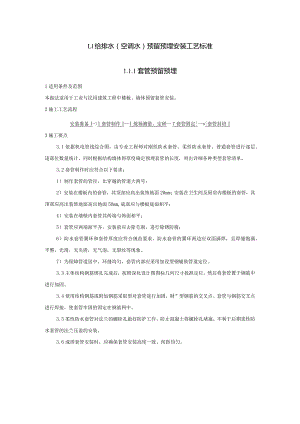

Ll给排水（空调水）预留预埋安装工艺标准1.1.1套管预留预埋1适用条件及范围本做法适用于工业与民用建筑工程中楼板、墙体预留套管安装。2施工工艺流程安装准备I->I套管制作II现场测量、定研一T套管固定|一»|套管封培I3施工要点3.1依据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、普通套管进行逐层、逐部位数量统计，同时根据结构墙体得厚度确定预埋套管的长度，列出详细各种类型套管清单。3.2套管制作时应符合以下要求：1）制作套管的管径，比穿越的管道大两号；2）安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内楼板的套管，其顶部应高出装饰地面高出地面50mm,底部应与楼板底面相平；4）安装在墙壁内套管其两端与饰面相平；5）套管应两端面平齐，安装前应去除毛刺，进行除锈防腐；6）防水套管翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。7）为保障管道居中，环缝均匀，套管内部应采用加设型钢辅助管道定位。3.3主体结构钢筋绑扎完成后，按照深化设计图图标几何尺寸找准定位，然后将套管置于钢筋中进行加固。3.4使用结构钢筋或附加钢筋采取型对套管进行加固，财”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。3.5柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。3.6成排套管安装时，应确保套管安装高度一致、间距均匀。4做法详图4.1管道穿地下水池壁卜钢管2-法兰套管3-密封圈4-法兰压盖5-螺柱6-螺母7-法兰8-密封膏嵌缝（迎水面为腐蚀性介质时适用）9-迎水面图1.1.IT柔性防水套管（A型）4.2管道穿地下室建筑外墙卜钢管：2-法兰套管3-密封圈；4-法兰压盖5-螺柱：6-螺母7-法兰；8-密封音嵌缝9-建筑外墙：10-内侧11-柔性填缝材料图L1.1-2柔性防水套管（B型）4. 3管道穿外墙4.4管道穿建筑内隔墙1-管道2-钢套管3-翼环4-挡圈5-石棉水泥6-油麻图1.1.1-3刚性防水套管（堵体）图1.1.1-4普通套管（墙体）4.5管道穿无防水要求楼板4.6管道穿有防水要求楼板（如卫生间等）1-钢管2-钢套管3-密封填料4-楼板I-钢管2-钢套管3-翼环4-挡圈5-石棉水泥6-油麻图1.1.1-5普通套管（楼板）图1.1.1-6刚性防水套管（楼板）5、示例工程图片图LLl-7套管定位及固定1图L1.1-8套管定位及固定2图L1.1-9套管辅助管道居中定位图1.1.1-10穿楼板套管安装
