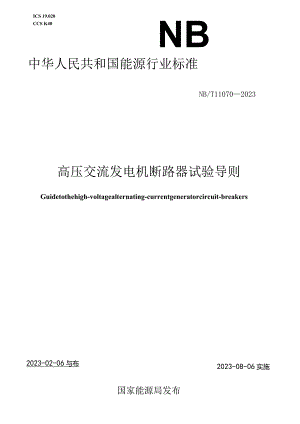

ICS 19.020CCS K402023-02-06与布NB中华人民共和国能源行业标准NB/T110702023高压交流发电机断路器试验导则Guidetothehigh-voltagealternating-currentgeneratorcircuit-breakers2023-08-06实施国家能源局发布前言II1范围12规范性引用文件13术语和定义I4型式试验14.1 总则14.2 出具型式试验报告程序34.3 绝缘试验54.4 连续电流试验64.5 短时耐受电流和峰值耐受电流试验64.6 机械特性64.7 关合和开断试验的各项规定74.8 系统源短路关合和开断试验1()4.9 发电机源短路关合和开断试验Il附录A(规范性)型式试验的记录和报告要求15Ss20-58383253本号一 55198至本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由能源行业短路试验技术标准化技术委员会（NEA/TC10）归口。本文件起草单位：西安高压电器研究院股份有限公司、青岛海洋电气设备检测有限公司、新东北电气集团高压开关有限公司、中国电力科学研究院有限公司、辽宁高压电器产品质量检测有限公司、国网上海市电力公司电力科学研究院、西安交通大学、平高集团有限公司、宁波职业技术学院。本文件主要起草人：刘浩军、何冰、陈进、王昊晴、赵靖波、姚斯立、张实、胡晶、冯武俊、高凯、刘志远、王向克、沈建位、李向阳、王光磊。本文件为首次发布。高压交流发电机断路器试验导则1范围本文件规定了依据GB/T148242021对高压交流发电机断路器进行试验的程序。本文件适用于高压交流发电机断路器依据GB/T14824-2021实施试验、出具报告的过程。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T11022-2020高压交流开关设备和控制设备标准的共用技术要求GB/T148242021高压交流发电机断路器NB/T42101-2016高压开关设备型式试验及型式试验报告通用导则3术语和定义本文件没有需要界定的术语和定义。4型式试验4.1 AJW4.1.1 确认试品用的资料GB/T110222020中7.L2、7.1.3以及附录G适用。报告应包含用于确认发电机断路器的关键部件而提交的所有图纸的编号。包含在报告中的图纸应经过制造厂许可。4.1.2 制造厂提供的资料4.1.21 侬以下资料应在试验前提供给实验室。4.1.22 酬表1中所列的图样、逐项的检查内容等，应能确认和该型号被试发电机断路器相符。4.1.23 3说明制造厂关于发电机断路器的技术文件应至少包括下列项目的资料：a）型号和出厂编号。b）灭弧原理概述，采用流体（油或气体）或真空。c）操动机构（弹簧、压缩空气等）的简要说明。d）额定参数。e）多单元发电机断路器：1）单元的数量和功能；2）并联阻抗的结构、型号、数量和值（适用时）；3）考虑并联阻抗误差的情况时（见GB/T14824-2021中7.102.4.2.3）电压分布（适用时）的计算或测量结果。f）密封单元：1）灭弧室的结构、型号和出厂编号；2）已完成的连续电流试验的试验报告。g）可更换部件的清单。表1需要检查的图纸和内容图样检查内容（适用时）实验室检查必须核查如果相关总装图（装配图）总体尺寸运行时的支架结构a运行时的金属封闭单元a对地电气距离极间电气距离冷却和排气装置的位置和尺寸7各极间隔板的位置和尺寸灭弧室的轴向横剖图动触头行程触头分闸时的电气距离触头分离点和行程终点的距离7与外部指示器对应的开断用油位灭弧室、触头、喷口等细节Jb绝缘件的细节（材料、爬距）配件细节弹簧特性一完整发电机断路器的操动和联锁机构一般操作装置紧急操作装置J主弹簧特性闭锁装置注：表示需要检查：“一”表示在所属列的情况下不适用。a某些情况卜.，为了型式试验的目的，在不影响发电机断路器性能的条件卜.，安装发电机断路器等效的支架结构（或金属封闭壳体）是允许的，但应在试验报告中进行记录。b对于封闭单元，只需要核对外部尺寸。4.2 出具型式试验报告程序当发电机断路器满足规定的要求时，可依据委托方的申请出具下列类型之一的型式试验报告：a）完整型式试验的型式试验报告。报告提供了由制造厂提出的符合GB/T148242021中第5章的发电机断路器额定特性的验证。报告应包含所有必需的试验，以证明符合GB/T14824-2021中第7章型式试验的规定。b）绝缘性能的型式试验报告。报告提供了由制造厂提出的符合GB/T148242021中5.1b）规定的发电机断路器绝缘性能的验证。报告应包含必需的雷电冲击电压试验、工频电压试验（湿试和/或干试），以证明符合GB/T148242021中7.2的规定。c）温升性能的型式试验报告。报告提供了由制造厂提出的符合GB/T148242021中5.1d）规定的发电机断路器温升限值和主回路电阻测量的验证。报告应包含必需的试验，以证明符合GBZT148242021中7.4和7.5的规定。d）短路性能的型式试验报告。报告提供了由制造厂提出的符合GB/T148242021中5.le）l）、n）p）,以及q）和r）（适用时）规定的发电机断路器短路额定值的验证。报告应包含必需的试验，以证明符合GB/T148242021中7.6、7.102、7.103、7.105（适用时）和7.106（适用时）和7.107的规定。e）开合性能的型式试验报告。报告提供了由制造厂提出的符合GB/T148242021中5.1m）规定的发电机断路器负荷电流开合性能的验证。报告应包含必需的试验，以证明符合GB/T148242021中7.104的规定。上述项b）e）的报告可单独或合并出具，合并出具时标题中应包含试验中验证的额定性能，例如“绝缘性能和温升性能”的型式试验报告。对于其他型式试验项目，不能出具单独的型式试验报告，但符合标准的某一型式试验结果可包含在上述报告之一中，采用NB/T421012016中7.2规定的“本报告也验证了”的形式进行描述。为发电机断路器出具型式试验报告应包含的内容见表2和表3。试验记录中包含的各项信息应符合附录A的要求。表2不同型式试验报告的内容基本型式试验报告完整型式试验的型式试验报告绝缘性能的型式试验报告温升性能的型式试验报告短路性能的型式试验报告开合性能的型式试验报告出具报告需要的强制性型式试验绝缘试验-主回路电阻的测量*连续电流试验*短时耐受电流和峰值耐受电流试验辅助和控制回路的附加试验*十+常温下的机械操作试验*+*+噪声水平试验*,÷+系统源短路电流关合和开断试验*一*负荷电流开合试验*+*表2(续)基本型式试验报告完整型式试验的型式试验报告绝缘性能的型式试验报告温升性能的型式试验报告短路性能的型式试验报告开合性能的型式试验报告适用时，出具报告需要的强制性型式试验防护等级验证田田田田密封试验IB田ffl田电磁兼容性(EMC)试验IB田ffl田延长的机械寿命试验田田田田低温和高温试验田田田田发电机源短路电流关合和开断试验XX失步关合和开断试验区-X注1:表示强制的试验项目。注2:“+”表示可选择的试验项目，见NB/T42101-2016中第5章注1。注3:“X”表示如果适用，强制的试验项目。注4:“田”表示如果具有关联性，可加入报告的试验项目，见NB/T421012016中第5章注L对于进行发电机断路器负荷电流开合试验的实验室，在验证负荷电流开合性能前，应确认其已成功进行短路性能的验证，且报告最好由同一实验室出具。如其他实验室出具报告，应由进行负荷电流开合试验的实验室对它的有效性进行判定。«3报告中包括的额定弁数额定值/由制造厂指定且经试验验证的参数符七单位完整型式试验的型式试验报告绝缘性能的型式试验报告温升性能的型式试验报告短路性能的型式试验报告开合性能的型式试验报告电压UkVXXXXX电流I,AXXXXX频率ffHzXXXXX雷电冲击耐受电压U7kVXX工频耐受电压UakXX峰值耐受电流IpkAXXX短时耐受电流IkkAXXX短路持续时间tkSXXX系统源故障系统源短路关合电流ImckXXX系统源短路开断电流IsckAXX×瞬态恢复电压峰值UekVXXX瞬态恢复电压上升率RRRVkV/SXX×发电机源故障发电机源短路关合电流ImckO00表3（续）额定值/由制造厂指定且经试验验证的参数符号单位完整型式试验的型式试验报告绝缘性能的型式试验报告温升性能的型式试验报告短路性能的型式试验报告开合性能的型式试验报告发电机源短路开断电流IsegkAO00发电机断路器级别G1/G2000瞬态恢复电压峰值uekV000瞬态恢复电压上升率RRRVkV/us000失步关合和开断失步开断电流14kAO00瞬态恢复电压峰值UekV000瞬态恢复电压上升率RRRVkV/us000负荷电流开合负荷电流IkAXX瞬态恢复电压峰值uekVX-×瞬态恢复电压上升率RRRVkV/usXX由制造厂指定，但未经试验验证的额定控制参数最短分闸时间msXXX操作用充气压力PmMPaO00操作用报警压力PamMPa000操作用最低功能
