3.（四公司）提高悬浇拱桥倒置挂篮运行速度-推荐集团.docx

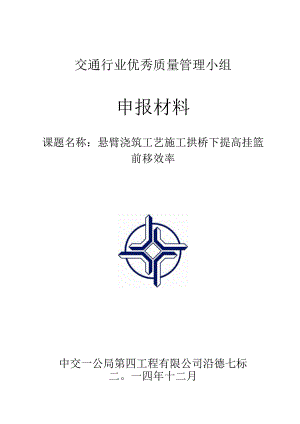

交通行业优秀质量管理小组申报材料课题名称：悬臂浇筑工艺施工拱桥下提高挂篮前移效率中交一公局第四工程有限公司沿德七标二。一四年十二月交通行业优秀质量管理小组申报材料目录1、交通行业优秀质量管理小组成果报告单2、质量管理小组概况统计表3、QC成果一一课题名称：悬臂浇筑工艺施工拱桥下提高挂篮前移效率4、历年获奖证书表一:优秀QC小组申报表（表四）单位名称：中交公局第四工程有限责任公司沿德七标小组名称悬臂浇筑工艺施工拱桥下提高挂篮前移效率QC小组课题名称悬臂浇筑工艺施工拱桥下提高挂篮前移效率小组类型现场型小组人数10小组简介：该小组主要成员均受到全面质量管理基本知识教育72个小时以上，所参与的QC成果多次在局QC、全国交通行业成果发布会上获奖，曾荣获得2007年度全国工程建设优秀质量管理小组。2014年度小组主要成员发表的滑模施工工艺外观质量控制获得全国工程建设优秀质量管理小组三等奖。选题理由：马蹄河特大桥为主跨180米的悬浇钢筋混凝土箱形拱桥，具有技术要求高，安全质量控制难度大等特征。在中交集团内，马蹄河特大桥属于首次采用挂篮悬浇+斜拉扣索工艺施工的拱桥。对该工艺的实施及课题研究，有利于积累经验、成熟工艺，有利于今后在类似桥梁中应用推广。传统的倒置挂篮行走系统施工速度慢、爬坡能力差。马蹄河特大桥具有工艺先进、工期紧、拱圈节段坡度大等特征。活动情况：小组通过（P：现状调查，设定目标，分析原因，确定要因，制定对策；D：依据对策，组织实施；C：检查效果；A：总结活动经验，制定巩固措施）活动，提高了滑模施工工艺外观质量。取得成果：成功地解决了传统的倒置挂篮行走系统施工速度慢、爬坡能力差的难题，有效结合了连续千斤顶技术的优点，改进了行走动力装置。取得经济效益：通过开展QC活动，改进了施工工艺，该项悬浇拱桥挂篮前移技术的研制和应用大大提高了施工效率，增加了施工安全可靠性，降低了安全作业风险，降低了施工成本，给施工单位带来了直接的经济效益。部门推荐意见：通过此次活动，成功地解决了传统的倒置挂篮行走系统施工速度慢、爬坡能力差的难题，克服了工期紧、拱圈节段坡度大等不利因素，突破了倒置挂篮行走系统对建设速度的制约，实现了技术进步。（公章）单位负责人:日期:交通行业优秀质量管理小组报告单推荐省市、行业总编号QC小组名称悬臂浇筑工艺施工拱桥下提高挂篮前移效率QC小组企业名称中交一公局第四工程有限责任公司通讯地址广西南宁市江南区开源路10号邮编530031企业内主管部门技术质量科联系人韦建江联系电话13317618845传真07714802781小组人数10人QC小组简介：小组名称：中交一公局四公司悬臂浇筑工艺施工拱桥下提高挂篮前移效率QC小组成立时间：2014年6月注册号：FHEC-SGS-QC-2014-006本次课题活动时间：2014.62015.10小组类型：该小组主要成员均受到全面质量管理基本知识教育72个小时以上，所参与的QC成果多次在局QC全国交通行业成果发布会上获奖，曾荣获得2007年度全国工程建设优秀质量管理小组。2014年度小组主要成员发表的滑模施工工艺外观质量控制获得全国工程建设优秀质量管理小组三等奖。主要活动过程与效果:小组规定每月课题研讨会不少于4次，研究解决设备研发、室内试验、室外试验、设备改进后再试验等活动中存在的问题，通过现场检测制订出一系列对策和措施，并逐步落实、责任到人，及时组织实施，同时加强了对各项对策和措施实施效果的检查，解决了施工生产中发现的新问题，使施工技术和质量有了明显的提高，同时降低了施工生产成本，取得了良好的成绩,为企业创造了良好的经济效益和社会效益。1、技术效益：成功地解决了传统的倒置挂篮行走系统施工速度慢、爬坡能力差的难题，有效结合了连续千斤顶技术的优点，改进了行走动力装置。对今后相似工程有指导价值。2、经济效益：通过开展QC活动，改进了施工工艺，提高了挂篮前移速度，增加了挂篮前移稳定性，减少了安全管理投入。3、社会效益：通过此次活动，实现了悬臂浇筑工艺施工拱圈快速、安全、经济等目标，为贵州沿德七标树立标准化示范工地奠定了基础。连续千斤顶技术的运用突破了传统的倒置挂篮行走系统施工速度慢、爬坡能力差等特征对建设速度的制约，顺应社会潮流，赢的了良好的社会美誉。同时该项倒置挂篮行走系统正积极申报国家发明专利，在工程建设领域方面引起了巨大的反响。单位盖章2015年2月6日悬臂浇筑工艺施工拱桥下提高挂篮前移效率中交一公局第四工程有限公司悬臂浇筑工艺施工拱桥下提高挂篮前移效率QC小组一、工程概况二、班组概况三、选题理由四、课题现状五、确定目标六、可行性分析七、原因分析八、要因确认九、制定对策与措施十、检查十一、效果验证十二、经济效益和社会效益十三、总结及巩固措施十四、总结回顾及下步计划附件：历年获奖证书悬臂浇筑工艺施工拱桥下提高挂篮前移效率一、工程概况1、工程概述：工程名称中交一公局四公司沿德七标工程地点贵州省铜仁市建设单位中交一公局沿德高速公路投资有限公司设计单位中交一公局公路勘察设计院有限公司监理单位贵州省交通建设咨询监理有限公司开工时间2013.9.15质监单位贵州省交通质量监督站工程范围马蹄河特大桥工程特点马蹄河特大桥为钢筋碎箱形拱桥，净跨径180m。拱箱为单箱双室结构，高3.2m、宽7.5m,整个拱箱分29个节段（悬浇最大重量221.5t）,采用两岸对称悬臂浇筑，拱顶设合拢段。马蹄河特大桥采用国内新工艺一挂篮悬浇+斜拉扣索工艺施工，在中交集团内，属于首次。二、班组概况1、班组简介：班组名称中交一公局四公司悬臂浇筑工艺施工拱桥下提高挂篮前移效率Qe小组课题名称悬臂浇筑工艺施工拱桥下提高挂篮前移效率成立日期2014-1-10注册编号FHEC-SC4-1jS-QC-201)06本次活动起止时间2014.12015.2小组类型现场型班组人数10活动次数50人员参加率100序号姓名年龄性别文化程度受教育时间组内职务职务1尹洪明39男大学72小时以上组长（QC诊断师）项目经理2崔昌洪42男大学72小时以上顾问（QC诊公司副总经理断师）3田世宽48男大学72小时以上顾问（QC诊断师）公司总工4贺刚强34男大学72小时以上组员（QC诊断师）项目总工5韦健江34男大学72小时以上组员（QC诊断师）技术质量科科长6刘奎31男大学72小时以上组员（QC诊断师）项目副经理7张强28男大学72小时以上组员（QC诊断师）技术质量科主管8郭军27男大学72小时以上组员项目副经理兼副总I9陈诗泉25男大学72小时以上组员项目工程部部长兼现场技术主管10游洋40男大学48小时以上组员施工负责人2、班组活动情况活动频率：每月课题研讨会不少于4次组员参加率：100%组员发言率：90%班组活动所用工具:排列图现状调查.因果图分析原因.要因分析表要因确认统计表制定对策雷达图检查效果三、选题理由选题理由马蹄河特大桥为主跨180米的悬浇钢筋混凝土箱形拱桥，具有技术要求高，安全质量控制难度大等特征。在中交集团内，马蹄河特大桥属于首次采用挂篮悬浇+斜拉扣索工艺施工的拱桥。对该工艺的实施及课题研究，有利于积累经验、成熟工艺，有利于今后在类似桥梁中应用推广。悬臂浇筑工艺施工拱桥下提高挂篮前移效率传统的倒置挂篮行走系统施工速度慢、爬坡能力差。马蹄河特大桥具有工期紧、拱圈节段坡度大等特征,急需寻求一种快速、可靠的挂篮行走方式。四、课题现状国内早于马蹄河特大桥采用悬臂浇筑工艺施工的拱桥仅有三座，针对每个节段,我们对挂篮行走过程中出现的问题作了收集、统计（见下表）悬臂浇筑工艺施工拱桥下挂篮前移问题统计表序号缺陷内容检查点数不合格频数累计频数累计百分比1拱圈侧面刮擦112414127%2前移速度慢11211215354%3滑车与轨道摩擦严重1128423776%4千斤顶漏油严重1121026886%5轨道前移困难11245593%系列1系列2悬臂浇筑工艺施工拱桥下挂篮前移问题排列图从排列图中可以看出，拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重是影响挂篮前移效率的主要方面。这五个方面占93%,因此必须采取措施消除这三个方面。结论：拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重决定了滑模施工工艺外观质量。五、确定目标：根据上面的现状调查情况，国内采用挂篮悬浇施工工艺施工的在建拱桥挂篮运行效率低所体现出的问题比较典型，是采用倒置挂篮施工工艺施工过程中出现的常见问题，对施工效率造成了很大影响，严重影响施工工期，增加施工成本，本小组确定提高悬臂浇筑工艺施工拱桥下挂篮前移效率为小组活动主题，并拟定了工作目标。做到拱圈侧面无刮痕、四个小时左右完成挂篮前移、能够微调挂篮前移距离、挂腿前移速度保持同步。降低施工成本，将作业工人数量控制在三人以内,提高施工过程中安全性。六、可行性分析据上面的现状调查情况，本班组确定将拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重作为班组活动主题，进行了可行性分析：实现目标是可行的七、原因分析主要质量缺陷找出后，班组活动即针对拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重的引起因素进行分析，从悬臂浇筑工艺施工拱桥下挂篮前移施工过程中的人员、机械、材料、施工方法、环境等方面，分析了造成以上三种缺陷的各种因素，绘制了因果图，从因果图中找出造成以上三种缺陷的主要因素。拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重的因果分析图施工方法作业人员经验不足技能培训少机械挂篮偏重技术人员倒置挂篮悬臂浇筑施工经验不足滑车与轨道之间是滑动接触，存在滑动摩擦。在轨道上用千斤顶直接顶推，前移速度慢，保险撑杆、反力挡块转换频繁，不利于操作滑车由精轧螺纹钢牵引，精轧螺纹钢脆性较大，使用中不确定因素较多，移动过程中需采取保险措施。Z拱圈侧面刮擦、前移速度慢、滑车与轨道摩擦严重作业人员未按规范要求进行八、要因确认崎末端原因调查确认时间结论1滑车由精轧螺纹钢牵引挂篮前移过程中，挂腿与拱圈侧面刮擦，导致刮痕出现。精轧螺纹钢刚度不够，导致挂篮容易左右摆动，难以精确控制挂篮前进位移，精确控制两滑车的前进速度，可以避免挂篮防倾覆装置与拱圈刮擦。2014/1/1
