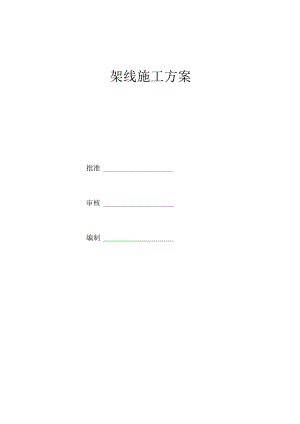

220kV线路工程架线施工方案.docx
架线施工方案批准审核编制厂东洲责送变电工程有B艮公司GUANGDONGHONCANCONVERSIONENCINEERINCCO.,LTD.一、编制说明1二、工程概述1三、工程主要设计技术特性及相关规定2四、现场组织管理架构图6五、主要工器具表7六、架线施工12六、安全措施与环境保护20七、危险点预控及措施24架线施I：方案一、编制说明1.1编制依据UlOkV500kV架空送电线路施工及验收规范(GB50233-2005)超高压架空输电线路张力架线施工工艺导则(SDJJS2-87)11OkVS50OkV架空电力线路匚程施工质量及评定规程(DL/T5168-2002)：架空送电线路导线及避雷线液压施工工艺规程(DL/T5285-2021)电力建设安全工作规程第2部分：架空电力线路(DL/5009.2-2021)放线滑轮基本要求、检验规定及测试方法(DL/T685)输电线路施1：机具设计、试验基本要求(DL/T875)跨越电力线路架线施工规程(DL/T5106)工程建设强制性条文(电力部分2011版)电力建设工程施匚技术管理导则(国家电网J：2003153号)输变电工程建设标准强制性条文实施实施指南(2021版)二、工程概述1、一标段为：a) 0新建单回线路路径长1X0.504km,导线型号为IXJL/LBlA-400/35型铝包钢芯铝绞线，一根地线型号为JLB40-100型铝包钢绞线；b) 一标段XX线21#S电缆终端站ZlA利用已有的一根OPGW光缆重新紧线路径长0.504km：c)拆除XX线21甘SXX线24#段线路(导线型号LGJQ-100.普通地线型号LBGJ-I(X)-33AC),路径K1.12km.拆除导线重量约5.Ot,拆除普通地线重量约0.6t：d)拆除废弃单回路耐张塔2基、拆除现状XX线22#,23#直线塔2基，重约44t：拆除门型水泥杆2基。2、二标段为：a) 二标段架空部分新建XX线N29电缆终端站Z2A单回线路。新建单回线路路径长1X0.893km,导线型号为IXJL/LBlA-400/35型铝包钢芯铝绞线，一根地线型号为JLBlO-IoO型铝包钢绞必b) 二标段XX线N29电缆终端站Z2A利用己有的一根OPGW光缆重新紧线，路径长0.893km；c）拆除XX线N24XX线X29段线路（导线型号LGJQ-400.普通地线型号1.BGJ-100-33AO,路径长L42km.拆除导线重量约7.Ot、拆除普通地线重量约0.7t：d）拆除N25单回路直线塔1基，拆除N26单回路耐张塔1基，总重约22t。3、交义跨越、交通情况1）本匚程一标段线路均在山坡走线，交通条件困难。拆除段交义跨越：跨北环大道1次、跨水泥路1次、跨露天停车场1次、钻220kV清中甲乙线1次。2）本匚程二标段线路均在市区道路附近走线，交通条件良好。新建段交义跨越：跨IOkVI次、跨凤光小学1次、跨房屋2次、跨街心公园2次、跨二线路2次、跨水泥路6次、跨露天停车场1次。拆除段交义跨越：跨IOkV1次、跨深圳中学1次、跨排洪渠2次、跨凤光小学1次、跨房屋2次、跨街心公园2次、跨二线路2次、跨水泥路6次、跨露天停车场1次。三、工程主要设计技术特性及相关规定3.1导地线导线3.1.1.1原线路情况原XX线全线使用1XLGJQ-400轻型钢芯铝绞线。3.1.1.2导线选型新建线路与利用原XX线导线截面一致，导线布置示意详见%K21IS-AOlOl_07、SK21ISA0102-07,参考最新的品类优化成果，本路导线选用常规铝包钢芯铝绞线即可，即选用JLLB1A-400/35型铝包钢芯铝绞线，相导线采用单根导线。3.2地线原线路情况a）良导体地线：原XX线使用一根LBGJ-IOo-33AC铝包钢绞线。b）OPGW光缆：原XX线使用一根OPGW-S-36B1型通信光缆。地线选型a）新建段线路采用JLB40100型铝包钢绞线。2架线施I-方案b)利用原OPGW光缆重新紧.3.3导地线参数本工程所采用的导地线参数如表4-10表4-1导地线参数表导地线计算总截面(mm：)结构(股数X直径)(mm)计算外径(mm)额定拉断力(N)弹性系数(Mpa)线膨胀系数(iec)2(rcM流电阻(Qkm)单位长度重量kg/km铝或铝包钢钢芯JL/LB1A-400/35425.2448/3.227/2.526.821057006600021.2*E-60.071771307.5JLB10-100100.8819/2.60136171010360015.5*E-60.4332474.6注：表中设计1使用拉力=0.95X破密斤张力。3.4导地线设计张力表4-2导地线设计安全系数导地线型号JL/LB1A-400/35JLB40-100安全系数2.853.0最大设计张力33471.520580平均张力系数25%25%平均运行张力23848.5154353.5导地线防振为了充分利用导地线的强度，其平均运行应力均按其抗拉强度的25%进行设计，采用防振锤进行防振。防振锤使用情况表导地线JL/LB1A-400/35JLBlO-100、0PGW-S-36B1防震锤型号FDZ-5预绞式防振锤3.6地线接地方式全线地线按逐塔接地设计，OPGW光缆也按逐塔接地设计。3.7绝缘配合根据通知要求，按系统最高匚作电压计算，采用玻璃或瓷质绝缘子时，爬电比距按2.482.78cni'kV进行配置。采用复合绝缘子时，爬电比距不小于2.5cmkVo3.8污区划分本工程新建线路污区等级均按d级污区上限考虑。3. 9导线绝缘子型式的确定根据输电线路防风设计技术规范（2021年试行版）第7.3条之规定，“220kV、IIOkV线路跳线串宜采用固定式绝缘子串”。本工程跳线中采用IOok固定式防风偏FS-220IOo-0.8-XT型复合绝缘子：耐张串采用UIoOBLP-2型玻璃绝缘子。选用的绝缘子型号及其参数如表5-1所示。表5-1本工程选用绝缘子机电特性表绝缘子型号机械破坏强度不小于kN结构艾nun盘径mm爬电距离mm冲击耐受电压kV工频电压有效值不小于单位kg备注湿耐压击穿U100BLP-2100146280450125501305.9耐张串FS-220/100-0.8-NT1002500250/164/986300100039525跳线串表5-2绝缘子机械强度安全系数情况最大使用荷载常年荷载验算断线断联盘型绝缘子棒型绝缘子安全系数2.73.01.01.51.81.53.10绝缘配置本工程绝缘配置见表5-3o表5-3绝缘配置计算表电压等级220kV线路绝缘配置要求值（cmkV）2.78（合成五2.5）导线JL/G1A-630/45跳线串绝缘子型号FYTX-220/100-0.8-PT绝缘子泄漏距离（皿）6300组合（联X片）1X1整串爬电比距（ckV）2.5电压等级220kV线路耐张串绝缘子型号U100BLP-2单片绝缘子泄漏距离（mm）450组合（联X片）2X18整串爬电比距（cnkV）3.21终端站进出线档绝缘子型号U100BLP-2单片绝缘子泄漏距离（mm）450组合（联X片）1X18整串爬电比距（ckV）3.21注：上表爬距数值是按220kV系统最高运行电压为252kV计算所得。以上配置满足d级污区上限的爬电比距的要求。3.11 空气间隙根据线规）中的规定要求，各匚况下的带电部分与铁塔构件的空气间隙数值见表5-4o表5-4空气间隙值工况工频电压操作过电压雷电过电压带电作业间隙值（m）0.551.451.901.80+0.50相应气象条件TCC)20201515V(ms)3718.515103.12 绝缘子串和金具3.12.1绝缘子串跳线串采用防风偏复合绝缘子，按IXFS-220/100-0.8-NT组合；耐张双串采用防污型玻璃绝缘子，按2X18XUlOOBLP-2组合。耐张单串采用防污型玻璃绝缘子，按1X18XUlOOBLP-2组合。新建耐张塔使用的玻璃绝缘子全部喷涂PRTV涂料。四、现场组织管理架构图现场组织管理架构图匚，花臣：，1XJ：IILILILILI五、主要工器具表序号名»型号或规格单位数量备注1成线滑车导线放线滑车3轮150kN/3轮200kN。660b916只100/30地线放线滑车滑轮底径D560mm只10光缆专用放线滑车尼龙.滑轮底径D82（hnm只10导线放线滑车连接架耐张转角塔用（自制）付18根据转角塔横担宽度比量制作导线放线滑车连接金具U-21S(破坏2IOkN)只50直线塔挂滑车用2大、中、小型牵张设笛主牵引机90kN台1主张力机70KN台13各级导引绳、牵引绳枉邦丝绳<P8km20迪尼玛,镯013km10yg导引绳/地线牵用绳正六方13编织km20二级导线牵引绳正六方18编织km164各类抗穹C8杜邦丝抗弯连接器GWH-30只20抗弯连接器（导线一级导引绳'地线牵引,铺用）DHG-3(30kN)个25旋转连接器（地线牵引与地线间连接用/一级导引绳与二级导引绳间连接用）SLX-3(30kN)个5抗弯连接器（导线二级导引¾间用）DHG-5(50kN)个20旋转连接器（二级导引绳与牵引绳间连接用）SLX-5(50kN)个2抗弯连接器（导线牵引绳间用）200kN个20与牵引绳配套旋转连接器（奉引绳与导线走板间连接用）200kN个2与牵引及走板配套旋转连接器（走板与导线连接用）SLX-5(50kN)8导线走板链式(25OkN)块25各类M套单头网套（光缆专用）只6单头网套（导线用）SWL-5(50kN)只16+1导线外径26.81mm序号名»型号或规格单位数量备注双头网套（导线用）SWL-5B(50kN>只4+46钢护乙、钢保护套管430导线用个72绳线盘架导线放线架（地线用）付2（4个）轴、架与150地线盘相配套导线放线架（光缆用）付1轴.架与光缆线盘相配套
