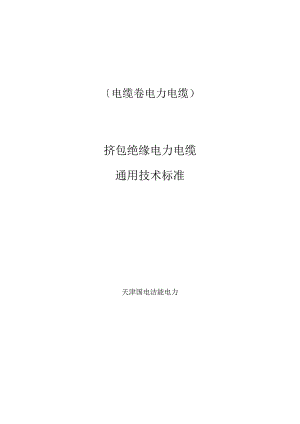

电缆卷电力电缆）挤包绝缘电力电缆通用技术标准天津国电洁能电力2021年10月IkV电力电缆采购标准技术标准使用说明1、本标准技术标准分为通用局部、专用局部。2、工程单位根据需求选择所需设备的技术标准，技术标准通用局部条款及专用局部固化的参数原那么上不能更改。3、投标人逐项响应技术标准专用局部中“1标准技术参数表、“2工程需求局部和“3投标人响应局部三局部相应内容。填写投标人响应局部，应严格按招标文件技术标准专用局部的“招标人要求值一栏填写相应的招标文件投标人响应局部的表格。投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表外，必要时应提供相应试验报告。1总那么11.1 一般规定11.2 投标人应提供的资格文件11.3 工作范围和进度要求11.4 对设计图纸、说明书和试验报告的要求21.5 标准和标准21.6 投标人应提交的技术参数和信息31.7 备品备件31.8 专用工具和仪器仪表41.9 安装、调试、试运行和验收42通用技术要求42. 1电缆结构43. 2密封52. 3技术参数53试验53.1试验条件53. 2例行试验53. 3抽样试验63. 4型式试验63.5安装后的电气试验64技术效劳、工厂检验和监造64.1技术效劳64. 2工厂检验及监造74. 3验收75产品标志、包装、运输和保管76投标时应提供的其它资料8附录A供货页绩3附录B工艺控制一览表3附录C主要生产设备清单3附录D主要试验设备清单3附录E本工程人力资源配置表31总那么1.1 一般规定投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务局部。投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。近三年至少有300km的kV挤包绝缘电力电缆产品运行业绩。投标人应仔细阅读本招标文件，包括商务和技术局部的所有规定。由投标人提供的IkV电力电缆应与本技术标准书中规定的要求相一致。卖方应仔细阅读包括本技术标准书在内的招标文件中的所有条款。卖方提供货物的技术标准应符合招标书要求。本技术标准书提出了对kV挤包绝缘电力电缆技术上的标准和说明。如果投标人没有以书面形式对本技术标准书的条文提出异议，那么意味着投标人提供的产品完全符合本技术标准书的要求。如有偏差，应在投标书中以技术专用局部附录的格式进行描述。本技术标准书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。本招标文件将作为订货合同的附件。本技术标准书未尽事宜，由合同双方在合同技术谈判时双方协商确定。本技术标准书中涉及的有关商务方面的内容，如与招标文件的？商务局部?有矛盾时，以?商务局部?为准。本技术标准书中的规定如与技术标准专用局部有矛盾时，以专用局部为准。本技术标准提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和标准的条文，投标人应提供符合GB和IEC最新版本的标准和本技术标准书的优质产品。1.2 投标人应提供的资格文件以以下明了对投标人的资质的根本要求，投标人应按下面所要求的内容和顺序提供详实投标资料，否那么视为非响应性投标。根本资质不满足要求、投标资料不详实或严重漏项将导致废标。拥有权威机构颁发的1S0-9000系列的认证证书或等同的质量保证体系认证证书。具有履行合同所需的生产技术和生产能力的文件资料。有能力履行合同设备维护保养、修理及其他效劳义务的文件。投标人应提供专业检测机构出具的不超过五年的与所招标型号相同/相近的电力电缆型式试验报告，型式试验报告中电缆的截面不得小于本次招标电缆的截面，报告应由具有资质的第三方权威检测机构出具。投标人所提供的组部件和主要材料如需向外协单位外购时，投标人应列出外协单位清单，并就其质量做出承诺。同时提供外协单位相应的例行检验报告、投标人的进厂验收证明、外协单位的相应资质证明材料和长期供货合同。1.3 工作范围和进度要求本技术标准书适用技术标准专用局部所有采购的电力电缆。具体为：提供符合本标书技术要求的电力电缆、相应的试验、工厂检验、试运行中的技术效劳。卖方在提供的电缆数量较大或买方认为重要的线路时，应在合同签订后不超过两周的时间内尽快向买方提交一份详细的生产进度表。这份生产进度表应以图表形式说明设计、试验、材料采购、制造、工厂检验、抽样检验、包装及运输，包括对每项工作及其过程足够详细的全部细节。投标人应满足招标文件内交货时间要求。投标人对于因某种特殊原因造成的交货时间延误情况应在投标文件中提供相应的采取补救措施的应急预案。1.4 对设计图纸、说明书和试验报告的要求技术资料和图纸的要求.1如有必要，工作开始之前，卖方应提供6份图纸、设计资料和文件经买方批准。对于买方为满足技术标准书的要求直接做出的修改，卖方应重新提供修改的文件。.2卖方应在生产前1个月（特殊情况除外）将生产方案通知买方，如果卖方在没有得到批准文件的情况下着手进行工作，卖方应对必要修改发生的费用承当全部的责任，文件的批准应不会降低产品的质量，并且不因此减轻卖方为提供合格产品而承当的责任。.3应在试验开始前1个月提交详细试验安排表。.4所有经批准的文件都应有对修改内容加标注的专栏，经修改的文件应用红色箭头或其他清楚的形式指出修改的地方，应该在文件的适当地方写上买方的名称、标题、卖方的专责工程师的签名、准备日期和相应的文件编号。图纸和文件的尺寸一般应为210mm×297mm（A4纸型），同时应将修改的图纸和文件提交给买方。产品说明书.1提供电缆的结构型式的简要概述及照片。.2说明书应包括以下各项：型号、结构尺寸（附结构图）、技术参数、适用范围、使用环境、安装、维护、运输、保管及其他需注意的事项等。试验报告.1提供电缆的出厂试验报告。.2提供与所招标型号相同/相近的电力电缆的型式试验报告。.3需要时提供特殊试验报告，如阻燃试验、防白蚁试验等。1.5 标准和标准除本技术标准书特别规定外，卖方所提供的设备均应按以下标准和标准进行设计、制造、检验和安装。所用的标准必须是其最新版本。如果这些标准内容矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果卖方选用标书规定以外的标准时，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。本条件中标明的参数数值是作为特殊强调的条款。引用标准这些标准应是现行的有效版本，同时在与下述标准各方达成协议的根底上鼓励研究采用下述最新版本的可能性。表1引用标准一览表序号标准号标准名称1GB/T50217电力工程电缆设计标准2GB/T额定电压0.6/lkV(Um=1.2kV)到3kV(Um=3.6kV)挤包绝缘电力电缆及附件3GB/T3048电线电缆电性能试验方法4GB/T2951电缆和光缆绝缘和护套材料通用试验方法5GB/T2952电缆外护层6GB/T3956电缆的导体7GB/T6995电线电缆识别标志方法8GB/T19666阻燃和耐火电线电缆通那么9GB/T18380电缆和光缆在火焰下的燃烧试验10GB/T11091电缆用铜带11GB/T17650取电缆或光缆的材料燃烧时释出气体的试验方法12GB/T17651电缆或光缆在特定条件下燃烧的烟密度测定13JB/T8137电线电缆交货盘14YB/T024铠装电缆用钢带1.6 投标人应提交的技术参数和信息投标者应按技术标准专用局部列举的工程逐项提供技术参数，投标者提供的技术参数应为产品的性能保证参数，这些参数将作为合同的一局部。如与招标人所要求的技术参数有差异，还应写入技术标准专用局部的技术偏差表中。每个投标者应提供技术标准专用局部第四章和附录中要求的全部技术资料。卖方提供的电力电缆的特性参数和其他需要提供的信息。1.7 备品备件投标人应提供安装时必需的备品备件，价款应包括在投标总价中。招标人提出运行维修时必需的备品备件，见技术标准专用局部表5。投标人推荐的备品备件，见技术标准专用局部表12。所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的技术标准和相同的规格、材质、制造工艺。所有备品备件应采取防尘、防潮、防止损坏等措施，并应与主设备一并发运，同时标注“备品备件"，以区别于木体。投标人在产品质保期内实行免费保修，且对产品实行终身维修。并根据需要在15日内提供技术标准专用局部表5所列备品备件以外的部件和材料，以便维修更换。1.8 专用工具和仪器仪表投标人应提供安装时必需的专用工具和仪器仪表，价款应包括在投标总价中。招标人提出运行维修时必需的专用工具和仪器仪表，列在技术标准专用局部表5中。投标方应推荐可能使用的专用工具和仪器仪表，列在技术标准专用局部表12中。所有专用工具和仪器仪表应是全新的、先进的，且须附完整、详细的使用说明资料。专用工具和仪器仪表应装于专用的包装箱内，注明“专用工具”“仪器”仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。1.9 安装、调试、试运行和验收合同设备的安装、调试，将由买方根据卖方提供的技术文件和安装使用说明书的规定，在卖方技术人员指导下进行。完成合同设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作完成证明书，共两份，双方各执一份。合同设备试运行和验收，根据本招标文件规定的标准、规程、标准进行。验收时间为安装、调试和试运行完成后并稳定运行24h（最好能通过大负荷运行考核）。在此期间，所有的合同设备都应到达各项运行性能指标要求。买卖双方可签署合同设备的验收证明书。该证明书共两份，双方各执一份。如果在安装、调试、试运行及质保期内，设备发生异常，买卖双方应共同分析原因、分清责任，并按合同相关规定执行。2通用技术要求2.1电缆结构电缆结构除符合GB/T12706的规定外，还应满足以下要求。导体外表应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压，紧压系数不小于0.9。挤出交联工艺绝缘料采用交联聚乙烯或聚氯乙烯，绝缘料从生产之日到使用不应超过半年。生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的干式交联的描述等。绝缘绝缘采用交联聚乙烯或聚氯乙烯，绝缘应紧密挤包在导体上，绝缘外表应平整，色泽均匀。各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值最小测量值不小于标称值。金属屏蔽金属屏蔽用重叠绕包的软铜带（或软铜丝）组成，电阻率不大于0.0180.mm2m（20C）,绕包连续均匀，平整光滑，没有断裂，铜带间绕包平均搭盖率不小于20%（标称值）。铜带标称厚度为Omm,截面大于25mm2（按管状计算），且三芯屏蔽应接触良好。铜带的最小厚度应不小于标称值的90%o填充物及隔离套填充缆芯采用与电缆运行温度相适应的非吸湿性聚丙烯撕裂薄膜填充，应紧密无空隙，并保证在成品电缆段附加老化试验后不粉化。三芯成缆后外型应圆整。隔离套采用挤包型。隔离套厚度平均值不小于标称值，任一点最小厚度应不小于标称值的80%t>内衬层内衬层可以挤包或绕包。铠装采用双层镀锌钢带，螺旋绕包两层，外层钢带的中间大致在内层钢带间隙上方，包带间隙应不大于钢带宽度的50%,绕包应平整光滑。双层镀锌钢带绕包间隙不超过钢带宽度的50%,下层钢带间隙为上层钢带间隙中间部份所覆盖，
