土木工程毕业设计（论文）-石家庄市环保局办公楼六层结构设计..docx

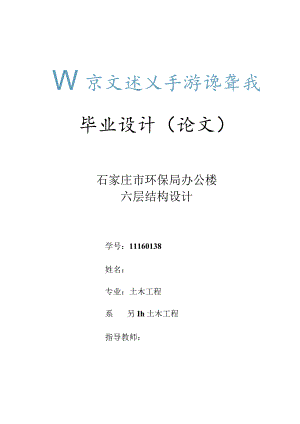

W京文述乂手游谗聋我毕业设计（论文）石家庄市环保局办公楼六层结构设计学号：11160138姓名：专业：土木工程系另Ih土木工程指导教师：二零一五年五月摘要毕业设计是高等职业培养面向生产、建设、效劳和管理第一线的高等技术应用型人才的最后一个教学环节，对我来说也是一个理论与实际相结合的过程，是大学里最重要的实践环节。通过毕业设计这一重要的教学环节，稳固本人四年来在校期间所学的根本理论和专业知识，并运用所学根底理论、专业知识和相应技能综合解决建筑工程设计与施工中各方面实际问题。养自己树立正确的设计思想、严谨的科学态度和工作作风，正确掌握和运用设计原那么，能综合全面地考虑设计中各方面的问题。了解并掌握建筑设计和结构设计的全过程，正确掌握框架结构设计原理和内力分析的计算方法。熟悉建筑及结构设计方面相应的常用标准、规程和定额标准，以及掌握建筑设计软件CAD的性能及其操作使用方法，提高工程制图技能。毕业设计包括建筑设计和结构设计两局部。本办公楼为六层钢筋混凝土框架结构,长40m,宽m,高23.85m。本工程以手算优先，用结构专业辅助软件PKPM进行验算。根据配筋面积进行绘图。关键词：设计；荷载计算；框架结构；结构配筋ABSTRACTGraduationishighervocationaltalentsfortheproduction,construction,servicesandregulatoryfrontiersofapplication-orientedtalentslastteaching,formeisaprocessofcombiningtheoryandpractice,isthemostimportantpracticeintheUniversity.Throughthisimportantteachinglinkofgraduationdesigntoconsolidatehimselfinfouryearsinschoollearningbasictheoryandprofessionalknowledge,andintegratedscience,expertiseandappropriateskillsbysolvingvariouspracticalproblemsinbuildingdesignandconstruction.Hiscorrectdesignthinking,rigorousscientificattitudeandworkstyle,masteringandapplyingthedesignprinciples,comprehensiveconsiderationtothedesignofallaspectsoftheproblem.Thewholeprocessofunderstandingandknowledgeofarchitecturalandstructuraldesign,toMasterframestructuredesignandcalculationmethodofinternalforceanalysis.Familiarwitharchitecturalandstructuraldesignofthecorrespondingquotaofcommonspecifications,procedures,andstandards,aswellasthemasterofarchitecturaldesignsoftwareCADanditsuse,improveengineeringdrawingskills.Thisgraduationdesignincludingarchitecturaldesignandstructuraldesignintwoparts.Thisbuildingisasix-storyreinforcedconcreteframestructure,length40m,width14.7m,higher23.85m.Withmanualpriorityofthisproject,usingstructuresspecializedassistivesoftwarePKPMcalculation.Accordingtothereinforcementdrawingarea.Keywords：Structuraldesign；Loadcalculation；Reinforcedconcreteframe；Structuralreinforcement目录ABSTRACTiii绪论81 .设计资料91. 气象资料92. 水文地质条件93. 地震作用94. 荷载资料95. 建筑做法106. 构件材料选择102 .结构布置111 .柱网布置H2 .框架结构计算简图113 .梁柱截面尺寸初步确定13框架梁截面尺寸确定13柱截面尺寸确定133 .侧移刚度计算15梁线刚度计算15柱的线刚度计算154 .恒荷载标准值计算17恒荷载计算17(1)屋面永久荷载标准值：17(2)一至六层楼面永久荷载标准值17(3)梁自重17(4)柱自重18(5)外墙自重18(6),内墙自重185 .恒载作用下框架所受荷载19B、CD轴间框架梁：192.BC轴间框架梁20、D轴柱纵向集中恒荷载计算20、C轴柱纵向集中恒荷载计算21(1)顶层柱21(2)二“五层柱216 .恒载作用下框架内力计算231 .采用力矩分配法计算活载作用框架弯矩232)跨中弯矩值计算：25恒荷载作用下框架剪力和轴力计算：27恒载作用下柱轴力计算307 .活荷载标准值计算348 .活荷载作用下框架所受荷载34B、CD轴间框架梁34C轴间框架梁35、D轴柱纵向集中恒荷载计算35、C轴柱纵向集中恒荷载计算36(1)顶层柱36(1)二六层柱369 .活载作用下框架内力计算38L采用力矩分配法计算活载作用框架弯矩382.梁的固端弯距计算38楼面活荷载作用下荷载值计算：39活荷载作用下框架剪力和轴力计算：42活荷载作用下柱轴力计算：4510.荷载作用47风荷载标准值4710.2风荷载作用下内力计算4811水平地震作用5611.1梁自重计算56柱自重计算56门窗自重计算56墙体自重计算5711.5板自重计算58楼屋面活载计算5811.7各层重力荷载代表值计算5812根本自振周期计算59结构刚度计算5912.2自振周期计算6013水平地震作用计算（地震作用标准值计算）61水平地震作用影响系数61水平地震作用标准值61框架剪力标准值6214.水平地震作用下框架内力计算63根据柱剪力及反弯点高度计算柱端弯矩63计算梁端弯矩及梁剪力64根据梁端剪力计算柱轴力6415.荷载作用效应组合6615.1 竖向荷载作用下的根本组合66表15.1竖向荷载作用下的梁端及跨中弯矩根本组合66表15.2竖向荷载作用下的梁端剪力及跨中剪力根本组合67表15.3A、B柱竖向荷载下的柱端内力根本组合68水平地震作用效应与竖向荷载作用效应的根本组合69水平地震作用下的梁端及跨中内力的根本组合69表15.4水平地震作用下的梁端及跨中弯矩根本组合70表15.5水平地震作用下的梁端剪力根本组合72表12.6A柱水平地震作用下的柱端内力根本组合73表15.7B柱水平地震作用下的柱端内力根本组合7416根底的设计75根本资料7516.2 荷载设计值7516.3 独立根底设计7516.1根底底面面积计算表7616.2根底及台阶上自重计算7616.3地基承载力验算77根底配筋计算7817楼梯设计81楼梯设计8117.2平台板计算82平台梁计算82致谢84参考文献85绪论此次毕业设计我的做的课题为石家庄市环保局办公楼，我要在设计过程中运用大学期间学到的各项知识，并利用CAD、天正建筑、EXCEL.天正结构、PKPM等相关软件进行计算，通过这个过程我不仅能学到设计相关的知识，还能了解框架结构的特点和设计方法等。这对我以后的工作学习有很大的帮助。可以培养土木工程专业本科毕业生正确的理论联系实际的工作作风，严肃认真的科学态度。毕业设计要求我们在指导老师的指导下，独立系统的完成一项工程设计，解决与之有关的所有问题，熟悉相关设计标准、手册、标准图以及工程实践中常用的方法，具有实践性、综合性强的显著特点。因此毕业设计对于培养我们初步的科学研究能力，提高其综合运用所学知识分析问题、解决问题能力有着重要意义。建筑结构设计的过程就是通过对建筑物进行深层分析和概念设计、结构选型与结构布置、结构荷载统计与计算、结构内力计算与组合、结构构件设计和验算等，设计出满足建筑结构的平安性、适用性、经济性和耐久性要求的建筑结构的过程。1.设计资料本工程为石家庄市环保局办公楼，位于石家庄市。该工程为六层办公楼，主体为现浇钢筋混凝土框架结构。屋盖、楼盖均采用现浇钢筋混凝土结构。，占地面积为58811f,建筑面积352811建筑物共6层，底层层高，标准层层高，顶层层高，总高度23.85m,室内外高差，根底顶面距离室外地面，根底采用柱下独立根底。1 .气象资料(1)根本风压值：wo2(2)根本雪压值：so'2 .水文地质条件场地条件：本建筑场地属非液化场地。场地类型为山类。工程浅层地下水主要为潜水，静止水位平均埋深约20m。3 .地震作用(1)抗震设防烈度：7度；(2)设计根本地震加速度值：0.10g；(3)设计地震分组：第二组；(4)建筑场地类别：I11类;(5)场地特征周期：0.55s；(6)结构阻尼比：0.05(混凝土结构)；(7)多遇水平地震影响系数最大值0.08；(8)罕遇水平地震影响系数最大值0.50.4 .荷载资料根据该办公楼使用功能，查?建筑结构荷载标准？(GB50009-2021),确定(1)2;(2) 2；(3)(4)(5) 2.5 .建筑做法(1)楼面构造：1) 8mm厚150InlnX150mm瓷面砖2) 27mm厚水泥砂浆3) 15厚混合砂浆刷乳胶漆(2)屋面构造:1)保护层：现浇40厚细石混凝土2)防水层：捷罗克防水层(厚8mm)3)找平层：20厚1:3水泥砂浆4)找坡层：1:8水泥膨胀珍珠岩最薄20厚5)保温层：65厚改性酚醛泡沫板6)结构层：120厚钢筋混凝土屋面板(3)内墙做法：20OmIn轻质混凝土空心砌块(4)外墙做法：24Omm轻质混凝土复合保温砌块，M50混合砂浆砌筑。6 .构件材料选择(1)梁、板、柱、根底均用C30混凝土；(2)根底垫层选用C15混凝土：(3)钢筋选用HRB400钢筋：(4)填充墙为加气混凝土砌块混合水泥砂浆。柱网布置图见下列图图2.1柱网布置图本工程横向框架计算单元取轴上一根框架计算，框架的计算简图假定底层柱下端固定于根底，初步确定本工程根底采用柱下独立根底。本建筑物根底持力层为层黄土状粉土，天然地基不满足地基强度及变形的要求，应进行地基处理，建议采用素混凝土桩复合地基，地基承载力特征值2320kPao室内外高差为0450米，一层层高为3.90米，基底标高为设
