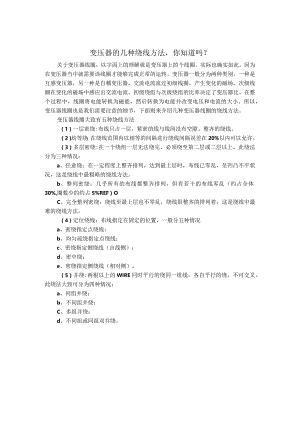

变压器的几种绕线方法，你知道吗？关于变压器线圈，以字面上的理解就是变压器上的个线圈，实际也确实如此。因为在变压器当中就需要该线圈才能够完成正常的运转。变压器一般分为两种类别，一种是互感变压器，另一种是自耦变压器。交流电流流过初级线圈，产生变化的磁场，次级线圈在变化的磁场中感应出交流电流。初级绕组与次级绕组的比率决定了变压器比。在整个过程中，线圈将电能转换为磁能，然后转换为电能并改变电压和电流的大小。所以，变压器线圈也是我们需要注意的细节，下面则来介绍几种变压器线圈的绕线方法。变压器线圈大致有五种绕线方法（1）一层密绕:布线只占一层，紧密的线与线间没有空隙。整齐的绕线。（2）均等绕：在绕线范围内以相等的间隔进行绕线间隔误差在20%以内可以允许。（3）多层密绕:在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况：a、任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法。b、整列密绕：几乎所有的布线都整齐排列，但有若干的布线零乱（约占全体30%,圈数少的约占5%REF）OC、完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列着，这是绕线中最难的绕线方法。（4）定位绕线：布线指定在固定的位置，一般分五种情况a、密绕指定点绕线：b、均匀疏绕指定点绕线；c、密绕指定侧绕线（出线侧）；d、密中绕；e、密绕指定侧绕线（相对侧）。（5）并绕:两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉。此绕法大致可分为四种情况：a、同组并绕；b、不同组并绕；C、多组并绕；d、不同组或同组双并绕。
