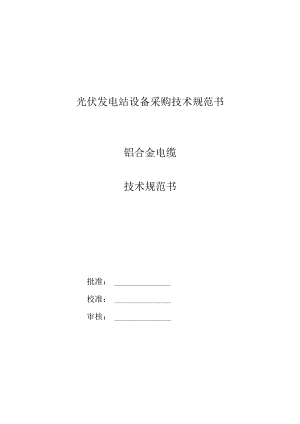

光伏发电站设备采购技术规范书铝合金电缆技术规范书批准：校准：审核：编制：100MW光伏项目铝合金电缆技术规范书招标单位:设计单位:2021年3月1、总则31. 1一般规定31.2 工作范围31.3 进度要求41.4 对设计图纸、说明书和试验报告的要求41.5 安装、调试、试运行和验收5L6投标人应提供的资格文件52、项目概况62. 1地理位置62.2 交通条件62.3 总体方案概况62.4 应用环境条件62.5 电缆敷设条件63、引用标准74、技术要求81. 11.8/3KV交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆84. 235KV交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆及其附件134.3电缆附件175、试验及验收205. 1试验205.2验收216、产品标志、包装、运输和保管217、技术服务、工厂检验和监造237.1技术服务237.2工厂检验及监造237.3投标人应提供的技术资料248、质量保证/质量控制249、供货清单259.1供货范围259.2供货界面269.3供货进度261、总则L1一般规定LLl适用范围：本技术规范书适用100MW光伏项目铝合金电缆设备的采购，为了电缆采购的需要，特编制本技术规范书，它包括电缆本体及其辅助设备的性能、设计、制造、验收、保修、技术服务和资料要求。L1.2语言：招标人与投标人和本项目涉及的其他方机构之间的所有文件、信函、传真、电子邮件、图纸及信件均以中文为准。无论何时需要对合同条款进行编写、标注也应使用中文，如必须使用中英文对照文本，则以中文为准。1.1. 3单位：所有的技术资料和表格，所有的图纸和所有的仪器都应使用国际单位制。1.1.4 本技术规范书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。投标人应保证提供符合本技术规范书和有关最新工业标准的优质产品。本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。LL5投标人如对本技术规范书有异议，应以书面形式明确提出，在征得招标人同意后,可对有关条文进行修改。如招标人不同意修改，仍以招标人意见为准。如投标人没有以书面形式对本技术规范书明确提出异议，即被认为投标人所提供的产品完全能够满足本技术规范书的要求。1.1.6 中标后投标人应协同设计方完成深化方案设计，配合施工图设计，配合电缆厂家进行系统调试和验收，并承担培训及其它附带服务。合同签订后5天内，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收、运行和维护等采用的标准目录给招标人，由招标人确认。1.1.7本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。在签订合同之后，招标人保留对本规范书提出补充要求和修改的权利，投标人应允诺予以配合。如提出修改，具体项目和条件由供、需双方商定。1. 1.8规范书中的空格部分由投标人填写，如有差异请列表说明。1.2 工作范围卖方的工作内容包括：供货范围内的设计生产、供货范围内所有设备元件的选择、设计、制造、提供图纸资料、试验（包括型式试验、出厂试验、交接试验）、供货、包装、发运、现场交货、现场指导安装、设备调试、培训、参加试验运行、配合交接验收和售后服务等。1.3 进度要求1.3.1 技术规范签订后，卖方应在1周内，向买方提出一份详尽的生产进度计划表，包括产品设计、材料采购、产品制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。1.3.2 如生产进度有延误，卖方应及时将延误的原因、产生的影响及准备采取的补救措施等，向买方加以解释，并尽可能保证交货期。否则应及时向买方通报，以便买方能采取必要的措施。1.4 对设计图纸、说明书和试验报告的要求L4.1技术资料和图纸的要求1.4.1.1如有必要，工作开始之前，投标方应提供6份图纸、设计资料和文件经招标方批准。对于招标方为满足本规范的要求直接作出的修改，投标方应重新提供修改的文件。1.4.1.2投标方应在生产前1个月（特殊情况除外）将生产计划通知招标方，如果投标方在没有得到批准文件的情况下着手进行工作，投标方应对必要修改发生的费用承担全部的责任，文件的批准应不会降低产品的质量，并且不因此减轻投标方为提供合格产品而承担的责任。1.4.1.3应在试验开始前1个月提交详细试验安排表。1.4.1.4所有经批准的文件都应有对修改内容加标注的专栏，经修改的文件应用红色箭头或其他清楚的形式指出修改的地方，应该在文件的适当地方写上招标方的名称、标题、投标方的专责工程师的签名、准备日期和相应的文件编号。图纸和文件的尺寸一般应为210mm*297mm（A4纸型），同时应将修改的图纸和文件提交给招标方。L4.2产品说明书1. 4.2.1提供电缆的结构型式的简要概述及照片。1.4. 2.2说明书应包括下列各项：型号、结构尺寸（附结构图）、技术参数、适用范围、使用环境、安装、维护、运输、保管及其他需注意的事项等。1.4.3试验报告1.4.3.1提供电缆的出厂试验报告。1.4.3.2提供与所招标型号相同/相近的电力电缆的型式试验报告。L4.3.3需要时提供特殊试验报告，如阻燃试验、防白蚁试验等。L5安装、调试、试运行和验收1.5.1 合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行。L5.2合同设备的性能试验、试运行和验收根据本规范规定的标准、规程规范进行。L5.3完成合同设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。1.5.4 设备安装、调试和性能试验合格后方可投入试运行。试运行后买卖双方应签署合同设备的验收证明书（试运行时间在合同谈判中商定）。该证明书共两份，双方各执一份。1.5.5 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。1.6投标人应提供的资格文件I 2.1投标方需提供其公司规模、员工人数、产品研发人员数量、产能情况的详细资料,例如35、1.8kV交联聚乙烯绝缘电力电缆、光伏专用直流电缆的生产能力；II 2.2投标方需提供其实际工程经验，例如，最近5年投标产品在国内100MWP以上光伏电站的实际应用业绩，业绩表中应包含电站名称、电站规模、电站海拔高度、供货型号及数量、投运日期、已投运时间、供货合同、业主单位、业主联系方式等关键信息；III .3投标方需说明其制造能力；1.2.4投标方需说明其设备国产化程度；1.2.5投标方需说明其国内试验能力；L2.6投标方需说明其质量控制流程（详细说明）。1.2.7投标人或制造商应提供权威机关颁发的ISO9000系列的认证书或等同的质量保证体系认证证书。1.2.8投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。1.2.9投标人或制造商应提供履行合同设备维护保养、修理及其他服务义务的文件。X1.2.10投标人或制造商应提供专业检测机构出具的不超过5年的与所招标型号相同/相近的电力电缆、控制电缆的型式试验报告，型式试验报告中电缆的截面不得小于本次招标电缆的截面，报告应由具有资质的第三方权威检测机构出具。光伏专用电缆应提供TUV认证证书。1.2.11投标人所提供的组部件和主要材料如需向外协单位外购时，投标人应列出外协单位清单，并就其质量作出承诺。同时提供外协单位相应的例行检验报告、投标人的进厂验收证明、外协单位的相应资质证明材料和长期供货合同。1. 2.12投标人或制造商应提供投标产品中组部件的供应商及原产地。1.2. 13技术参数响应表、技术偏差表及相关技术资料。1.3. 14投标产品的特性参数和特点。1.2.15与其他设备配合所需的相关技术文件和信息。1.2. 16详细的电缆样本。1.2.17型式试验报告。2、项目概况2.1 地理位置100MW光伏项目工程场址分布在市县下属乡镇范围内。2.2 交通条件光伏场区场址类型为水库，部分滩涂水田地，交通较便利，设备可直接运抵场区。2.3 总体方案概况光伏项目新建IoOMW光伏场区、新建IlOkV升压站，光伏场区暂定以20MW左右为一条集电线路接入IIokV升压站。2.4 应用环境条件当地主要气象数据如下，本技术规范中所要求的设备性能参数应满足该实际使用环境。主要气象要素编号项目单位参考值备注1平均气温18.52极端最高气温413极端最低气温-6.94年平均降水量mm1383.25最大风速m/s166海拔高度m<10007污秽等级IV2.5电缆敷设条件电缆敷设条件为明敷、直埋、穿管、沟道、支架等方式。沟道内积水时电缆可能局部或完全浸于水中；直埋于高地下水位地区时，电缆可能经常或周期性地被水浸泡；明敷时，电缆可能裸露空气中，长期受到阳光照射、雨雪等恶劣天气侵蚀。敷设方式为机械牵引敷设或人工敷设。本技术规范是针对上述实际环境提出的，本技术规范中所要求的设备性能参数应满足该实际使用环境。3、引用标准规范中包含的产品应按IEC、GB、SDJ.DL的最新标准、规范、规程和规定等的有关条文设计、生产和试验，这些标准应是现行的或经过修订的有效版本；有关标准的要求，列举如下，但不限于此：IEC60754-1-2011取自电缆的材料燃烧时释出气体的试验第1部分：卤酸气体总量的测定IEC60754-2-2011电缆燃烧时释出气体的试验第2部分:用测量PH值和电导率来测定取自电缆的材料燃烧时释出气体的酸度IEC60287-2012电缆额定电流的计算IEC60332-2009电缆和光缆在火焰条件下的燃烧试验IEC60502-2-2014额定电压IkV(Un=l.2kV)到30kV(Um=36kV)挤包绝缘电力电缆及附件GB/T12706.1-2008额定电压IkV(UnFL2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分GB/T12706.2-2008额定电压IkV(Um=l.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分GB/T12706.3-2008额定电压IkV(Um=l.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第3部分GB/T2951-2008电缆和光缆绝缘和护套材料通用试验方GB/T31840.1-2015额定电压IkV(Uln=L2kV)到35kV(Um=40.5kV)铝合金芯挤包绝缘电力电缆第1部分：额定电压IkV(Um=L2kV)和3kV(Uln=3.6kV)电缆GB/T31840.2-2015额定电压IkV(Um=I.2kV)到35kV(Um=40.5kV)铝合金芯挤包绝缘电力电缆第2部分：额定电压6kV(Um=7.2kV)到30kV(Um=36kV)电缆GB/T31840.33-2015额定电压IkV(Um=1.2kV)到35kV(Um=40.5kV)铝合金芯挤包绝缘电力电缆第3部分：额定电压35kV(Um=40.5kV)电缆GB/T2951-2008电缆和光缆绝缘和护套材料通用试验方法GB/T3048-2007电线电缆电性能试验方法GB/T3953-2009电工圆铜线
