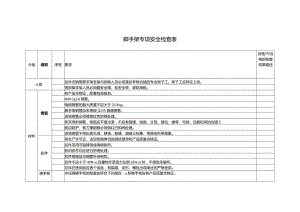

脚手架专项安全检查表.docx

脚手架专项安全检查表分类细项序号要求合格/不合格的检查结果描述人员扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。材料钢管有产品合格证，质量检验报告。48336钢管。每根钢管的最大质量不应大于25.8kg0脚手架钢管应采用现Q235普通钢管。进场钢管必须做铁红色防锈处理。若采用新钢管，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道C临边防护、剪刀撑钢管必须做红白相间处理。进场钢管不得出现孔洞、锈蚀、裂缝、混凝土包裹、弯曲变形等现象。扣件有生产许可证、法定检测单位的测试报告和产品质量合格证。扣件采用可锻铸铁或铸钢制作。新旧扣件均应进行防锈处理。扣件规格应与钢管外径相同。扣件不应小于40Nm,且螺栓拧紧扭力达到65N.m时，不得发生破环。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。脚手板冲压钢脚手板的检查应符合下列规定：a.新脚手板应有产品质量合格证；b.不得有裂纹、开焊与硬弯；c新、旧脚手板均应涂防锈漆；d.应有防滑措施。e.尺寸符合下表规定：项目允许偏差（mm）检查工具冲压钢脚手板板面挠曲W4m12钢板尺冲压钢脚手板板面扭曲4m16板面扭曲（任用物起）<5单块脚手板的质量不宜大于30kgo脚手板厚度不应小于50mmO脚手板可采用钢、木、竹材料制作。钢丝绳钢丝绳应符合现行国家标准GB/T8918钢丝绳的规定。可调托撑有产品合格证和质量检验报告。可调托撑螺杆外径不得小于36mmo可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mmo可调托撑支托板厚不应小于5mm,变形不应大于Imm；严禁使用有裂缝的支托板、螺母。可调托撑受压承载力设计值不应小于40kN,支托板厚不应小于5mm。脚手架构造基础当脚手架基础础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。底座厚度不小于5mm,直径不小于Iomm。底座底面标高高于自然地坪50mmo铺通板，不小于20cm宽0混凝土垫层100mm。排水排水沟20CmX20cm,坡度3%,距离架子50cm0沟垫板垫板长度不少于2跨，厚度不小于50mm,宽度不小于20mm。脚手板作业层脚手板应铺满、铺稳、铺实，离墙面的距离不应大于150mm。脚踏板应绑扎牢固无空洞。冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。作业层端部脚手板探头长度应取150mm,其板的两端均应用直径3.2mm的镀锌钢丝固定在支承杆件上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm-150mm,两块脚手板外伸长度的和不应大于30Omm（下图a）；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于IOomm（下图b）。Fi*I3O15O*IW300年i21002*(a)脚手板对t接(b)/2200脚手板井准两端各设置直径不小于4mm的镀锌钢丝箍两道，固定在横向水平杆上，防止滑动。扣件各杆件端头伸出扣件盖板边缘的长度不应小于100mm。在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；立杆搭设高低不得超过作业面3m36m°每根立杆底部宜设置底座或垫板。采用对接扣件结长，交错布置，相邻立杆接头不得在同步内。相隔接头错开高度不得小于500mm0接头至主节点的距离不得大于步距的l3024m以上采用双排双立杆副杆长度不小于6mo立杆每IOm校准用经纬仪调整大角和水平度，总偏差不超过IOcmo立杆必须采用对接扣件连接，严禁采用搭接方式（顶部作业层除外）。脚手架立杆顶端栏杆宜高出女儿墙上端1m,宜高出檐口上端1.5m。当立杆采用搭接接长时，搭接长度不应小于Im,并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于IOornmO相邻立杆之间的轴线距离，也即跨距，一般为1.5米。脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除C当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。扫地杆纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。高低跨，高低差不大于IM,扫地杆高处向外延伸2跨，低处首步不大于2m。脚靠S手架边坡立杆基石上方的SU不在后工杆轴2同一高度爰到边坡上时，譬离必须将渡不应小二©处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。二500mmO1/.*图6.3.3纵、横向扫地杆构造“1横向扫地杆;2纵向扫地杆扫地杆距地面200mm0在脚手架使用期间，严禁拆除纵、横向扫地杆。长度不小于3跨，在立杆内侧，可对接或搭接。同一道一根杆水平偏差不超过20mm。两根杆之间偏差不超过IOmm。一搭接长度不小于1米，并等间距设用3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmo两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（下图）。大横 杆 （纵向水平杆）接头不在同步内（立面）（b）接头不在同跨内（平面）纵向水平杆对接接头布置1立杆；2-纵向水平杆：3-横向水平杆当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于40Omm（下图）。铺竹笆脚手板时纵向水平杆的构造1一立杆；2一纵向水平杆；3横向水平杆；4一竹笆脚手板；5-其他脚手板脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；在封闭型脚手架的同一步中,纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。小横杆在脚手架使用期间，严禁拆除主节点处的纵向水平杆。主节点处必须设置一根横向水平杆，用直角扣件扣接，且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。（横向水平杆）上下水平横杆轴线间的距离，即水平杆步距近1800mmo当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于18Ornm；当使用竹笆脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插入墙内，插入长度不应小于180mm。放置在大横杆上，主节点处紧靠立杆设置。双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mmoa.单排脚手架的横向水平杆不应设置在下列部位：b.设计上不允许留脚手眼的部位；c.过梁上与过梁两端成60。角的三角形范围内及过梁净跨度1/2的高度范围内；d.宽度小于Im的窗间墙；e.梁或梁垫下及其两侧各500mm的范围内；f.砖砌体的门窗洞口两侧200mm和转角处450mm的范围内，其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；g.墙体厚度小于或等于18Omm；h.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；i.砌筑砂浆强度等级小于或等于M2.5的砖墙。剪刀撑双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。高度在24m以上连续设置剪刀撑，24m以下在两端、转角、中间每间隔15m以内由底至顶连续设置。每道剪刀撑跨越立杆的根数应按下表确定衰6.6.2剪刀撑蹲出Ok立杆的最多根数剪刀推斜杆与地面的帧角45°50°60°剪刀拄跨越汇杆的最老根数765每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角应45-60度之间（45。（7杆）-60°（5杆）。当立杆采用搭接接长时，搭接长度不应小于Im,并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mmo一副剪刀撑旋转扣件数量一般不少于9个。圆弧、转折部位可采用小跨度的剪刀撑做过渡。逢立杆要用扣件固定增强稳定性。可采用编花篮式搭设，可避免过远。验收节点：第二次验收：首层上荷载前验收。第三次验收：每6-8m验收一次。横向斜撑24m以下的封闭型双排脚手架可不设横向斜撑，24m以上架子除拐角应设置横向斜撑外，中间应每隔6跨距，在同一节间之字型从扫地杆至顶连续布置C圆弧、转折部位可采用横向斜撑做过渡。开口型双排脚手架的两端均必须设置横向斜撑。拐角（阴角阳角）应设置。斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mmo当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。连墙件开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。布置的最大间距满足下表要求。搭设方法高度竖向间距（八）水平间距(Za)每根连墙件覆盖面积(m2)双排落地50m3340双排悬挑>50m23Zn27单排24m3A3/.40注：h一步距；2a纵距
