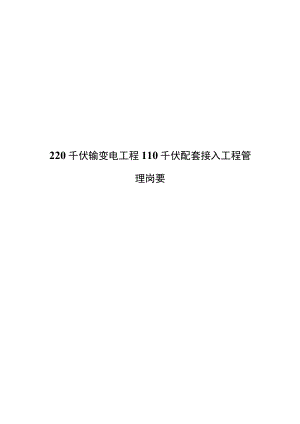

220千伏输变电工程110千伏配套接入工程管理岗要.docx

220千伏输变电工程110千伏配套接入工程管理岗要笫一章前言11.1工程概况11.2建设规模11.3 投资规模及资金安排31.4 工程建设参建单位3第二章工程建设依据、目标32.1 工程建设依据32.2 工程建设目标4笫三章工程建设特点63.1土建部分的主要特点63.2线路部分的主要特点7笫四章工程速设管理体制81.1 工程建设管理网络81.2 工程安全网络91.3 工程质量管理网络91.4 工程参建单位职责10笫五章施工总平面管理及临赛设施125 .1施工总平面管理及临建设施12第六章安全健康与环境保护136 .1安全健康136. 2环境保护13笫七章工程建设管理156.1 工程建设前期管理156.2 安全管理156.3 现场文明施工管理196.4 计划进度管理206.5 质量管理及技术管理226.6 造价管理及资金管理266.7 合同管理287. 8信息管理307.9施工协调管理317.10设备管理327.11档案资料管理337.12工程投产达标管理357.13工程创优管理357.14工程结算、决算、审计管理41第一章前言1.1.工程概况某某市位于四川省南部，幅员面积13283平方公里，辖翠屏区和某某县、长宁县、高县、琪县县、兴文县、箝连县、江安县、屏山县、南溪县，总人口约521万人。截止2007年底，某某电网共有500千伏变电站1座，主变容量1000兆伏安,220千伏变电站6座，主变容量1050兆伏安；110千伏变电站20座，主变容量1327.5兆伏安；区内电源装机容量约1230兆瓦。2007年，某某电网统调最大负荷810兆瓦，供电量49.01亿千瓦时。近年来随着某某市经济社会的高速发展，电力需求增长迅速。根据负荷预测，2008年某某电网统调最大负荷将达到930兆瓦，2010年达到1230兆瓦，“十一五”期间年均增长率10.2%.按照国务院及四川省“上大压小、节能减排”的要求，某某豆坝电厂已于2008年3月15日全部关停。为解决豆坝电厂关停后某某豆坝、屏山片区的供电问题，保证某某西部片区电网的安全可靠运行，增强网架结构，满足某某市国民经济发展的需求，建设豆坝110千伏配套接入工程是必要的，也是可行的。1.2建设规模一、线路工程豆坝I1.okv配套接入工程共有六条线路，分别为：(I)I1.OkV豆天线、I1.okV豆普东线，线路自豆坝22OkV变电站I1.okV门型架起，经大岩口，朝阳洞至原豆天线N6塔和豆普东线N6塔止。线路为I1.OkV同塔双回线路，全长O8km,导线类型1.GJ-240/30、地线1根为OPGW-70,豆普东线导线为1.GJT85/30、地线1根为J1.B40-80-7,原豆坝电厂至原豆天线N6塔和豆普东线N6塔间0.585km双回线路和1.56km单回线路需拆除；(2) I1.OkV豆铁线，线路自豆坝220kV变电站I1.OkV门型架起，至大岩口与原豆铁线N5杆连接止。线路为HOkV单回架空送电线路，全长0.6km,导线、地线型号：导线为1.GJT20/20、地线为J1.B40-50-7,原豆坝电厂站至原豆铁线N5杆段1.846km单回线路需拆除；(3) 11OkV豆新线，线路从豆坝22OkV变电站I1.OkY门型架起，经填子上，至庙基子原豆新线N7杆止，其中该线路N1-N2塔间为同塔双回线路(与另一回预留线路共用出线段铁塔，本线路挂双回塔右侧横担)，长度为0.36km,单回线路长度为0.63km,线路全长0.99km导线为1.GJ-240/30、地线为J1.B40-80-7,原豆坝电厂站至原豆新线N7杆段1.87km单回线路需拆除；(4)11OkV豆云线、I1.OkV豆普西线，线路从豆坝22OkV变电站I1.Okv门型架起，至堞子上，然后左转至原I1.OkV豆屏线(现改为I1.OkV豆云线)、豆云线(现改为I1.OkV豆普西线）同塔双回线路原N6塔止。线路为同塔双回架空输电线路，全长1.1.km,导线为1.GJ-185/30,地线左侧1根为OPGW-70,右侧1根为J1.B40-80-7,I1.OkV豆普西线原N1.O杆由于横担、电杆严重变形、裂纹，本次改接时需更换，原豆坝电厂站至原I1.Okv豆屏线（现改为I1.OkV豆云线）、豆云线（现改为I1.Okv豆普西线）同塔双回N6塔（包含N6塔）段0.884km双回线路需拆除。1.3投资规模及资金安排某某豆坝220千伏输变电工程110千伏配套接入工程共有六条线路，分为4个工程。合计的静态投资约为731万元，动态投资约为737万元。1.4工程建设参建单位业主单位：建设单位：设计单位：监理单位：施工单位：调试单位：运行单位：第二章工程建设依据目标2.1 工程建设依据（1）四川省电力公司文件关于某某豆坝220千伏输变电工程及配套110千伏接入工程可行性研究报告的批复川电发展（2008）149号（2）投资计划某某豆坝配套110千伏接入工程批准概算为737万元。2.2 工程建设目标根据“工程平安、质量优质、工期高效、造价合理、环境友好”的总体要求，制定本工程目标：（1）工程质量线路工程质量满足国家及行业施工验收规范、标准及质量检验评定标准的要求。基础工程：单位工程优良率为100队观感得分率290%；安装工程：分项及分部工程合格率为100%,单位工程优良率为100%。不发生一般施工质量事故。工程无永久性质量缺陷O工程带负荷一次启动成功。保证贯彻和顺利实施工程设计技术原则，满足国家施工验收规范的要求，工程质量总评为优良,确保工程零缺陷移交。(2)工程安全坚决贯彻执行国家电网公司电力建设安全工作规程、国家电网公司电力建设安全健康环境管理工作规定(国网公司2008年1月版本)、省电力公司的安全管理相关规定，认真履行建设单位、设计单位、施工单位、监理单位等参建各方的安全职责，要求参建各方做到事前预控周密、过程控制严格，以实现施工安全的可控、能控、在控安全目标：总体目标实现安全“零事故”。具体目标：不发生人身死亡事故和重伤事故；不发生重大施工机械设备损坏事故；不发生一般以上火灾事故；不发生负主要责任的一般交通事故；不发生环境污染事故和重大垮塌事故；不发生因工程建设而造成的大面积停电或电网解裂事故。(3)文明施工和环保依据国家电网公司输变电工程安全文明施工标准化规定要求，创建“文明施工示范工地“，树立国家电网公司变电站工程安全文明品牌形象：”设施标准、行为规范、施工有序、环境整洁”。现场的安全文明施工设施、安全标识标志、绿色施工等各个方面必须达到输变电工程安全文明施工标准(2009版)中的相关要求。安全标示、标志清晰规范，实行办公区、加工区和施工区域的分区隔离。土建和电气协同作业、多个施工标段共同施工时，综合考虑整体规划、交叉作业、工序交接等关键环节的文明施工要求。环保、水土保持、安全、劳动卫生等各项工作应满足相关政府主管部门的管理要求及验收标准。不发生环境污染事故，污染按规定排放，污水深沉排放合格率100%,施工噪声不超标等等。(4)工期和投资管理工期管理：2011年10月10日开工,2012年6月1日前竣工。投资管理：工程造价不超过批准概算。(5)工程档案管理开展工程档案同步管理。本工程统一编制工程档案管理归档目录，档案管理坚持前期策划、过程控制、同步归档、分阶段移交。档案管理符合工程档案验收规范要求，一次通过省档案管理部门验收。主要建设管理依据：输电线路工程建设标准强制性条文实施管理规程国家电网公司工程建设质量管理规定（国家电网基建【2006】699号）四川省电力公司“两型三新”线路设计建设实施细则（试行）输电线路工程安全文明施工标准国家电网公司输电线路工程施工工艺示范国家电网公司建设工程施工分包安全管理规定四川省电力公司施工企业工程施工分包管理办法（试行）国家电网公司电力建设安全健康环境管理工作规定（国家电网公司2008年1月版本）第三章工程建设特点某某豆坝220千伏输变电工程110千伏配套接入工程是按照“两型一化”标准设计,本工程具有以下特点：3.1 基础部分的主要特点（1）沿线地震基本烈度为V1.度，基础不采取抗震措施。地下水对混凝土无侵蚀性。（2）杆塔基础钢材采用Q235；混凝土标号：现浇基础采用C20级，基础保护帽采用C1.o级，堡坎砂浆的标号为M7.5。基础外形尺寸考虑钢模板模数化的要求。3.2 线路部分的主要特点某某豆坝220千伏输变电工程110千伏配套接入工程总共为6条线路,分为4个工程：（1） I1.okV豆新线新建工程导线选用J1./G1A-240/30型钢芯铝绞线，避雷线采用了J1.B40-80-7铝包钢绞线。本工程导线、避雷线均采用铝合金节能型防振锤防振，导线采用FDZ-4型防振锤，避雷线采用FDZ-2型防振锤。线路绝缘子均采用运行经验较丰富的U70BP/146-1型防污型悬式绝缘子。本工程共拟选了4种杆塔型式，分别为ZG22+3单回直线杆、11JG2（3060。）单回耐张塔、I1.OJGU2（0。30。）双回耐张塔、HODSn（0。90。）双回终端塔。（2） 11OkV豆铁线新建工程导线选用J1.GJ-120/20钢芯铝绞线，避雷线采用了J1.B40-50-7铝包钢绞线。本工程导线、避雷线均采用铝合金节能型防振锤防振，导线采用FDZ-3型防振锤，避雷线采用FDZ-2型防振锤。线路绝缘子均采用运行经验较丰富的U70BP/146D型防污型悬式绝缘子。本工程共拟选了2种杆塔型式，分别为13-J1（0°20°单回耐张塔、13-DJ1（0090°）单回终端塔。（3） 11OkV豆天线、豆普东线新建工程中豆天线导线选用1.GJ-240/30钢芯铝绞线，避雷线采用了OPGW-70复合光缆，豆普东线导线选用1.GJ-185/30钢芯铝绞线，避雷线采用了J1.B40-80-7铝包钢绞线。本工程导线、避雷线均采用铝合金节能型防振锤防振，导线采用FDZ-4型防振锤，避雷线采用FDZ-2型防振锤。线路绝缘子均采用运行经验较丰富的U70BP/146D型防污型悬式绝缘子。本工程共拟选了2种杆塔型式,分别为1D2-SJ1(20040°)双回转角塔、1D2-SJD(0090°)双回终端塔。（4） UOkV豆云线、豆普西线新建工程选用1.GJT85/30钢芯铝绞线，左侧避雷线采用了OPGW-70复合光缆,右侧避雷线采用J1.B40-80-7铝包钢绞线。本工程导线、避雷线均采用铝合金节能型防振锤防振，导线采用FDZ-4型防振锤,避雷线采用FDZ-2型防振锤。线路绝缘子均采用运行经验较丰富的U70BP/146D型防污型悬式绝缘子。本工程共拟选了4种杆塔型式，分别为1A3TJ(O°90°)单回转角塔、1D2-SJ2(20040。)双回转角塔、1D2-SJ3(40060°)双回转角塔、1D2-SJD(0090°)双回终端塔。(5)本工程均采用85年国家标准定型金具。(6)路径方案附近无重要通信线路，拟建电力线路对影响范围内的各级电信信号线路的危险及干扰影响值均在允许范围内，符合四部协议，不需对其采取任何保护措施(7)根据沿线的地形、地质、水文及地震烈度等情况，并结合所拟用的铁塔型式，经比较本工程采用有丰富经验的、便于施工的、以往工程常用的1.2429、1.2830、1.3032、1.3234s1.3436五种现浇钢筋混凝土立柱式基础。第四章工程建设管理体制4.1 工程建设管理网络业主项目部的项目管理范围包
