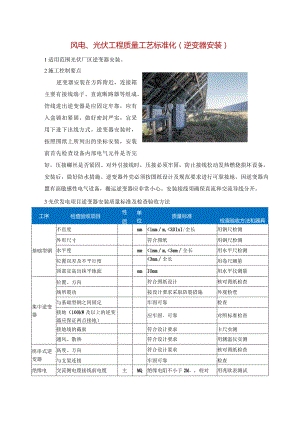

风电、光伏工程质量工艺标准化（逆变器安装）1适用范围光伏厂区逆变器安装。2施工控制要点逆变器安装在方阵附近，连接箱主要有接线端子、直流断路器等组成。管线进出逆变器是应固定牢靠，应有入盒锁扣紧固，做好密封严实，宜采用下进下出线方式。逆变器安装时，按照图纸上所列出的坐标安装，安装前首先检查设备内部电气元件是否完好，压接螺丝是否紧固。对外引接线时，压接必须牢固，防止接线松动发热燃烧损坏设备。安装后，做好防水措施。逆变器外壳必须按图纸设计及规范要求进行可靠接地。因逆变器内置有高敏感性电气设备，搬运逆变器应非常小心。安装接线须确保直流和交流导线分开。3光伏发电项目逆变器安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具基础型钢不直度mm<1mmm,<3DInI/全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm<1mmm,<3mm全长用水平尺检测位置误差及不平行度<3mm全长用卷尺测量顶部宜高出抹平地面mmIOmm用水平仪测量集中逆变器位置、方向符合图纸设计核对图纸检查场所震动按设计要求采取防震措施外观检查与基础型钢之间固定牢固可靠检查接地（100kW及以上的逆变器应保证两点接地）应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测通风、散热符合设计要求用测温仪实测组串式逆变器高度、方向符合设计要求核对图纸检查与支架连接牢固可靠检查绝缘电交流侧电缆接线前电缆主MQ绝缘电阻不小于2M。，校对用兆欧表测试工序检查验收项目性质单位质量标准检查验收方法和器具阻测试绝缘要电缆相序直流侧电缆接线前电缆绝缘主要M绝缘电阻不小于2MQ,校对极性正确用兆欧表测试4施工依据4.1电气装置安装工程质量检验及评定规程DLT5161.17-20184.2电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-20124.3光伏发电工程验收规范GB/T50796-2012
