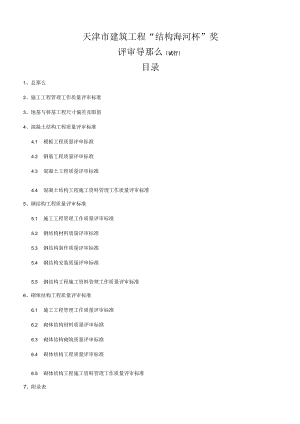

天津市建筑工程“结构海河杯”奖评审导那么试行目录1、总那么2、施工工程管理工作质量评审标准3、地基与桩基工程尺寸偏差及限值4、混凝土结构工程质量评审标准4.1 模板工程质量评审标准4.2 钢筋工程质量评审标准4.3 混凝土工程质量评审标准4.4 混凝土结构工程施工资料管理工作质量评审标准5、钢结构工程质量评审标准5.1 施工工程管理工作质量评审标准5.2 钢结构材料质量评审标准5.3 钢结构制作质量评审标准5.4 钢结构安装质量评审标准5.5 钢结构工程施工资料管理工作质量评审标准6、砌体结构工程质量评审标准6.1 施工工程管理工作质量评审标准6.2 砌体结构材料质量评审标准6.3 砌体结构砌筑质量评审标准6.4 砌体结构工程质量评审标准6.5 砌体结构工程施工资料管理工作质量评审标准7、附录表1总那么1.0.1为促进建筑结构工程质量的提高，统一本市“结构海河杯奖的评审标准和评价方法，指导施工企业质量创优活动，依据建筑工程施工质量评价标准(GB/T50375-2006)、天津市建筑工程“结构海河杯奖评审方法(建质安(2007)33号)(以下简称方法)以及现行标准、标准制定本导那么。1.0.2本导那么适用于建筑结构工程经验收质量合格后，施工质量的优良评价；”结构海河杯”奖的评审应在咨询评价优良的根底上进行。1.0.3”结构海河杯”奖评审中，结构工程的施工现场质量保证条件、尺寸偏差及限值实测、观感质量和过程控制标准如：模板等）适用木导那么；性能检测和质量记录仍适用建筑工程施工质量评价标准和本市有关规定，但性能检测和质量记录仍为评审的重要内容。1.0.4新型结构体系，经国家、市主管部门组织技术鉴定，有技术规程和质量标准者，经市建筑创优评审委员会同意亦可纳入评审。1.0.5“结构海河杯奖的评审采取结构施工过程抽查和结构竣工评审相结合的方式进行。1.0.6被评审检查的结构工程应符合以下条件：1、现浇混凝土结构，应为正在浇注混凝土或撤除模板后保持结构工程原貌，且未经剔凿修补或涂抹处理过的结构工程。2、钢结构，为主体结构安装及其围护结构安装工程，且钢结构防火及装饰性涂料尚未涂装的结构工程。3、砌体结构，为砌体砌筑过程及其熠体原貌，且墙面未经抹灰装修掩盖的砌体结构工程。4、凡有不符合木条规定的结构工程不予评审。结构次要部位有局部不符合者，应严、细抽查，并酌情降低评价。5、国家、市明令淘汰的结构材料和粘土实心砖砌体结构工程不予评审。1.0.7本导那么中所称的“标准为施工企业创优之“参考标准，如与现行国家标准、标准不一致或低于该标准、标准时，应符合现行国家标准、标准。2施工工程管理工作质量评审标准2.0.1评审施工工程管理，主要是抽查工程的组织机构及其编制的管理文件、措施，对于实现工程质量目标的指导与控制作用。参照建设工程工程管理标准，结合结构专业特点抽查工程组织机构对其生产要素管理、现场管理等的组织协调情况。重点抽查施工组织设计、工程管理实施规划、技术交底和质量体系在结构施工过程对内业、外业管理的运行程序及管理行为、水平、成果的有效性、针对性及可操作性，评价施工工程管理工作质量。2.0.2工程的组织机构、质量体系、人员素质等与工程的规模、结构专业特点相适应。管理规划、内容、程序能够满足工程管理要求。部门职责分工明确，制度、措施可行。质量控制、材料、技术、现场管理和人力资源管理等，岗位责任落实，有严格的过程控制，质量体系运行有效，表达持续改良的过程。2.0.3施工组织设计的编制程序、内容和编制依据符合有关规定。其中，直接涉及结构工程的内容符合实际，对结构工程施工具有指导性。工程概况，施工部署、主要施工方法、进度、资源配置、施工技术组织措施、技术经济指标、施工现场平面图等内容与工程性质、规模、特点和施工条件具有针对性。（注重抽查工程中标后的施工组织设计有关结构工程内容）。2.0.4施工方案符合施工组织设计（工程管理实施规划）、标准、标准和设计要求。并针对分部、分项工程中的关键施工工艺或季节性施工等均有方案和技术措施。施工方案对工程任务、施工部署、施工组织、施工方法、工艺流程和材料、质量等具体内容，均有较强的针对性和实用性。2.0.5技术交底应是施工组织设计和施工方案的具体化，并应按工程施工阶段进行前期交底或过程交底，包括设计交底、施工组织设计交底、分部、分项工程施工技术交底等。过程抽查注重检查主体结构分项工程的施工技术交底，包括：地基根底工程，防水工程、模板、钢筋、混凝土工程，相关的预应力、预制装配、砌体、钢结构工程，回填土工程和结构中预留孔洞及预埋管线等隐蔽工程。2.0.6工程的施工组织设计、施工方案、技术交底资料和文件制度措施等应按规定具备审批手续。在实施过程中有调整变更时，应对原文件资料进行修改或附有修改资料依据。确保制定与实施的严肃性和文件资料真实、齐全。2.0.7施工工程管理，应采取先进管理方法，坚持技术创新，做到施工管理有程序，施工组织有秩序，工艺操作有规程，现场料具堆放整齐，标识清晰，场容整洁，文明施工。2.0.8施工组织设计应对工程拟采用的材料及过程结果（如试件、块）做出试验批次规划，并在实际中执行。3地基与桩基工程尺寸偏差及限值3.0.1天然地基基槽工程尺寸偏差及限值实测检查工程：基底标高允许偏差-50mm；长度、宽度允许偏差+20Omm、-50mm。3.0.2复合地基工程尺寸偏差及限值实测检查工程：桩位允许偏差：振冲桩允许偏差W100mm；高压喷射注浆桩允许偏差W0.2D；水泥土搅拌桩允许偏差V50mm;土和灰土挤密桩、水泥粉煤灰碎石桩、夯实水泥土桩的满堂桩允许偏差W0.4D。注：D为桩体直径或边长。3.0.3打（压）入桩工程尺寸偏差及限值实测检查工程：桩位允许偏差应符合表3.0.3的规定。表3.0.3预制桩（钢桩）桩位允许偏差序号工程允许偏差（mm）1盖有根底梁的桩：垂直根底梁的中心线沿根底梁的中心线100+0.0IH150+0.01H2桩数为13根桩基中的桩1003桩数为416根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩最外边的桩中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离。3.0.4灌注桩工程尺寸偏差及限值实测检查工程:灌注桩允许偏差应符合表3.0.4的规定。表3.0.4灌注桩桩位允许偏差（mm）序号成孔方法13根、单排桩基垂直于中心线方向和群桩根底的边桩条形桩基沿中心线方向和群桩根底的中间桩1泥浆护壁钻孔桩D100OmniD/6,且不大于100D/4,且不大于150D>1000m100+0.0IH150+0.0IH2套管成孔灌注桩D500mm70150D>500mm1001503人工挖孔桩混凝土护壁50150钢套管护壁100200注：LD为桩径。2.H为施工现场地面标高与桩顶设计标高的距离。4混凝土结构工程质量评审标准4.1 模板工程质量评审标准4.1.1 评审模板工程，主要是抽查模板设计、制作质量和模板安装、撤除操作质量及其对混凝土结构质量反映的效果。依据施工方案、设计要求和混凝土结构工程施工质量验收标准1GB50204）,按照本标准综合评价模板工程质量。4.1.2 设计模板，应依据工程结构形式、施工方法、承受荷载，地基土类别和选用材料等条件。模板、支架及节点构造应合理，并有足够的承载力、强度、刚度及稳定性，且便于组装和支拆。拼装型大钢模板、组合型小钢模板、滑升模板、模壳等应符合相应的标准、规程要求。4.1.3 设计模板的选型、选材和制作量，应力求资金投入合理，兼顾后续工程适用性。模板的规格尺寸宜多标准型、少异型，多通用，多周转次数。4.1.4 模板制作，应保证规格尺寸准确，棱、角平直光洁，面层平整，拼缝严密。采用封闭型模板宜设置排气孔；采用清水饰面混凝土的模板，其板面拼缝痕迹和棱角应不损坏或不影响清水饰面效果，采用毛面混凝土模板，其镶贴的内衬模（网格布、铅丝网）或毛面涂层应与模板内侧面固定牢靠，既便于脱模撤除，又防止振捣滑落。新制作的模板应进行检查验收和试组装，并按规格类型编号标识。钢模板及其支架、零部件应有防锈蚀措施。4.1.5 模板安装，应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗、孔洞位置等符合设计要求。跨度等于或大于4m的梁板模板应按设计要求起拱，当设计无要求时，起拱高度宜为跨度的1/1000至3/1000。起拱线要顺直，不得有折线。4.1.6 多层、高层结构工程，应采取分层分段支模方法，模板的竖向支架、支柱底部支承在土层地基时，基土必须坚实，并铺设垫板；雨期施工应有排水和防基土沉陷措施，冬期施工有防基土冻涨或融陷措施。底部支承在下层楼板顶面时，应铺设垫板。层间高度大于5m时，宜采用多层支架支模或桁架支模。上下层支架间应铺设垫板，上下层支架的立柱应垂直在同一中心线上。拉杆、支撑应牢固稳定，垫板应平整。4.1.7 模板安装应拼缝严密平整，不漏浆、不错台、不变形。封堵缝隙的胶条、压缝软管或塑料泡沫条等物，不得突出模板外表，严防浇入混凝土内。预埋件、螺栓、插铁、水、电管线、箱盒，应埋设位置尺寸准确，固定牢靠。4.1.8 结构工程后浇带或施工缝模板安装的位置、留置形式应符合标准和设计要求，并应安装牢固，确保存茬截面齐整和钢筋位置准确。梁柱节点、主次梁节点、板墙与顶板交角和楼梯、阳台、檐口、腰线、滴水槽等模板，应确保尺寸准确，棱角顺直、拼缝平整。预应力筋、孔道，张拉端、固定端支承垫板、穴模等，必须位置尺寸准确，安装牢固。4.1.9 新钢模安装前，应在模板外侧刷防锈漆，内侧涂刷隔离剂（脱模剂），隔离剂不得影响结构和装修质量。采用柴油、机油时（不得用粘稠黑色废机油）涂刷的油层应均匀适度，不得汪油、淌油。严禁隔离剂沾污钢筋和混凝土接茬部位。4.1.10 混凝土接茬处施工缝模板安装前，应预先将已硬化混凝土外表层的水泥薄膜或松散混凝土及其砂浆软弱层剔凿、清理干净。外露钢筋插铁沾有灰浆油污应清刷干净。4.1.11现浇结构模板安装质量允许偏差及检查方法，应符合标准和表4.1.11的规定。项次项目允许偏差值（mm）检查方法国家标准标准结构海河杯标准1轴线位置柱、墙、梁53尺量2底模上外表标高±5±3水准仪或拉线尺量3截面模内尺寸根底±10±5尺量柱、墙、梁+4、-5±34层身垂直度层高不大于5m63经纬仪或吊线、尺量大于5m855相邻两板外表高底差22尺量6外表4F整度52靠尺、塞尺7阴阳角方正2方尺、塞尺顺直2线尺8预埋铁件口P心线位移32拉线、尺量9预埋管、螺栓中心线位移32拉线、尺量螺栓外露长度+10、0+5、010预留孔洞中心线位移+105拉线、尺量尺寸+10、0+5、011门窗洞口中心线位移3拉线、尺量rr觅、11J+5对角线612插筋中心线位移55尺量外露长度+10、0+10、04.1.12 模板撤除时，结构混凝土强度应符合标准和设计要求：
