建筑屋面用热塑性聚烯烃金属板应用技术规程.docx

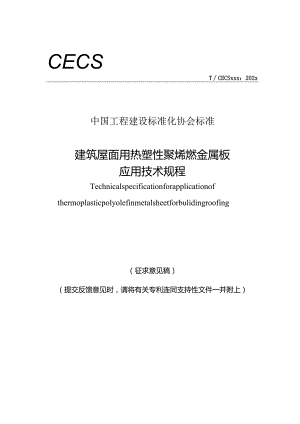

CECSTCECSxxx：202x中国工程建设标准化协会标准建筑屋面用热塑性聚烯燃金属板应用技术规程Technicalspecificationforapplicationofthermoplasticpolyolefinmetalsheetforbulidingroofing（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）根据中国工程建设标准化协会关于印发2022年第二批协会标准制订、修订计划的通知（建标协字（2022）40号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程共分8章，主要内容包括：总则、术语、基本规定、材料、设计、加工制作、安装、验收等。本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由江苏凯伦建材股份有限公司负责具体技术内容的解释。执行过程中，如有意见或建议，请反馈给江苏凯伦建材股份有限公司（地址：江苏省苏州市吴江区七都镇亨通大道888号，邮政编码:215234）。主编单位：江苏凯伦建材股份有限公司中国建筑标准设计研究院有限公司参编单位：主要起草人：主要审查人：1总则(1)2术语(3)3基本规定(5)4 材料(6)4.1 一般规定(6)4.2 热塑性聚烯燃金属板(6)4.3 滑动支架及紧固件(8)4.4 其他材料(8)5 设计(11)5.1 一般规定(11)5.2 设计要点(12)5.3 节点构造设计(15)5.4 结构设计(23)6加工制作(26)7安装(28)7.1 一般规定(28)7.2 安装准备(29)7.3 施工工序(29)7.4 安装施工(29)8验收(32)8.1 一般规定(32)8.2 主控项目(33)8.3 一般项目(35)用词说明（36）引用标准名录（37）条文说明（39）Contents1 Generalprovisions(1)2 Terms(2)3 Basicrequirements(5)4 Materials(6)4.1 Generalrequirements_£6)4.2 Thermoplasticpolyolefinmetalsheet(6)4.3 Movableclipandfixingfastener(8)4.4 Othermaterials_(_8)5 Design(11)5.1 Generalrequirements_(_11)5.2 Maintopicofdesignpoints(12)5.3 Detailsdesign(15)5.4 Structuraldesign(23)6 Fabrication(26)7 Construction(28)7.1 Generalrequirements(28)7.2 Preparation(12)7.3 Constructionprocedure(29)7.4 Installationandconstruction(29)8 Qualityacceptanceofengineering(32)8.1 Generalrequirements(32)8.2 Dominantitems(33)8.3 Ordinaryitems(35)Explanationofwording（36）Listofquotedstandards（37）Addition：Explanationofprovisions（39）1总贝!J1.0.1为规范热塑性聚烯燃金属板在屋面工程的应用，做到安全适用、技术先进、绿色低碳、经济合理、确保工程质量，制订本规程。【条文说明】1.0.1传统金属屋面板凭借其质轻、高强、结构性能稳定、整体防水性能好、加工性能优异、施工方便快捷等特点，已在工业与民用建筑中大量使用，为城市建设提供了一种实用、美观、快捷、安全的解决方案。然而，金属屋面由于细部节点大都采用刚性连接，并采用牺牲阳极法电化学防腐机理进行防腐，容易出现耐久性差、局部渗漏、保温隔音效果不佳、维保费用高等问题。另外，为了2030年前实现碳达峰、2060年前实现碳中和的双碳目标，越来越多的清洁能源被使用。分布式光优是实现使用清洁能源的重要途径，越来越多的建筑金属屋面加装了光伏电站。光伏组件的安装、运维和检修会踩踏屋面，容易造成金属屋面板局部变形和防腐涂层的磨损，从而导致金属屋面发生锈蚀和渗漏。光伏组件安装所用的夹具，与金属屋面板之间存在电位差，也会加剧金属屋面板的锈蚀和渗漏，严重影响金属屋面的使用寿命。同时，由于在更换金属屋面过程中，也会拆除光伏电站，对业主和投资人造成巨大损失，屋顶使用寿命无法与光伏组件有效发电周期25年完全匹配。传统金属屋面板锈蚀和渗漏问题已经成为金属屋面工程的顽疾，严重制约了金属屋面板在工业和民用建筑的进一步推广和应用。热塑性聚烯烧金属板屋面系统是将TPO防水卷材和带镀层钢板或钢带有机地融合成整体，并将热塑性聚烯烧金属板作为屋面最外层材料，可根据需要在室内侧设置绝热材料、金属板等，在现场组合安装的屋面系统。热塑性聚烯烧金属板屋面系统既具有传统金属屋面板的性能特点，同时具备TPO防水卷材可焊接的性能，已广泛应用于工业与民用建筑的屋面工程领域。目前建筑屋面用热塑性聚烯烧金属板应用技术在我国仍处于发展阶段，行业相关技术人员缺乏、相关技术标准尚不完善、产品设计、施工及验收仍需进一步规范，未有效形成标准化的技术指引，无法适应热塑性聚烯烧金属板在建筑屋面工程的进一步推广和应用。本规程针对热塑性聚烯烧金属板在建筑屋面工程应用的特点，对产品性能、设计、施工及验收等与屋面工程质量密切相关的内容提出要求，旨在引导建筑屋面用热塑性聚烯烧金属板的标准化设计、施工和验收，提升建筑屋面用热塑性聚烯烧金属板的工程质量，规范行业发展，推动我国建筑屋面用热塑性聚烯煌金属板的技术进步和绿色低碳发展。1.0.2本规程适用于建筑屋面工程用热塑性聚烯燃金属板的设计、施工及验收。【条文说明】1.0.2本规程中的压型热塑性聚烯烧金属板屋面系统指用单层热塑性聚烯烧金属板作为屋面最外层材料，根据需要在室内侧叠加保温棉、金属板等材料，在现场组合安装的屋面系统。1.0.3热塑性聚烯燃金属板在建筑屋面工程的设计、施工及验收除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。【条文说明】1.0.3与热塑性聚烯烧金属板在建筑屋面工程的设计、施工及验收密切相关的有国家现行标准建筑与市政工程防水通用规范GB55030、压型金属板工程应用技术规范GB50896、单层防水卷材屋面工程技术规程JGJ/T316、建筑金属围护系统工程技术标准JGJ/T473等。2术语2.0.1热塑性聚烯燃金属板thermoplasticpolyolefinmetalsheet以镀层钢板为基板，以热塑性聚烯烧膜为面膜，按设计要求可在基板内侧设置背膜，在工厂通过粘接工艺将面膜、背膜热覆于基板表面，并经辐压冷弯后沿板宽方向形成连续波形的覆膜金属板。按板与板连接型式可分为焊接型板和咬合型板。【条文说明】2.0.1热塑性聚烯烧金属板以带镀层钢板为基板，外敷一层热塑性聚烯烧膜为防水卷材层，金属板内侧视建筑室内环境腐蚀情况可内敷一层背膜作为防腐层。热塑性聚烯煌金属板常用结构示意如图1所示。(a)带防腐层(b)不带防腐层1-热塑性聚烯燃膜；2-基板；3-背膜图1热塑性聚烯烧金属板结构示意图2.0.2热塑性聚烯烧金属板屋面系统theroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板通过滑动支架、紧固件与支承结构连接的屋面系统。2.0.3热塑性聚烯燃金属板焊接屋面系统theweldingroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板通过紧固件固定于支承结构，并在施工现场通过热风焊接工艺对热塑性聚烯燃金属板之间进行焊接形成连续焊缝的屋面系统，简称焊接屋面系统。2.0.4热塑性聚烯燃金属板咬合屋面系统theOcclusalingroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板纵向边相互搭接，板与板搭接后经专用咬合机具沿长度方向咬合，并通过滑动支架与支承结构连接的屋面系统，简称咬合屋面系统。2.0.5固定式连接fixedconnection热塑性聚烯烽金属板通过紧固件与支承结构连接，不具有位移能力的连接方式。2.0.6滑动式连接movableconnection热塑性聚烯燃金属板通过滑动支架与支承结构连接，具有位移能力的连接方式。2.0.7热塑性聚烯燃膜thermoplasticpolyolefinsheet两种以上热塑性聚烯燃共聚或共混制得的、可以热焊接施工的一种高分子防水膜，简称TPO膜。3基本规定3.0.1热塑性聚烯燃金属板屋面系统防水性能应符合现行国家标准建筑与市政工程防水通用规范GB55030的有关规定。3.0.2热塑性聚烯烧金属板屋面系统的结构安全性能应通过计算确定，特殊情况应通过试验进行验证。【条文说明】3.0.2热塑性聚烯烧金属板是通过滑动支架、紧固件与支承构件连接承受外部荷载的。试验表明，热塑性聚烯烧金属板屋面系统多在连接部位破坏，滑动支架、连接件的计算比较复杂，应严格按照本规程及相应国家现行标准进行设计和计算。本条规定了在重要建筑、强台风地区、新的板型和连接方式等特殊情况下，应通过试验来验证热塑性聚烯烧金属板屋面系统的综合受力性能。3.0.3热塑性聚烯燃金属板与支承结构应具有可靠的连接。3.0.4滑动支架和紧固件应具有足够的刚度和承载力，并能将荷载传递到支承结构上。3.0.5滑动支架和紧固件应进行防腐蚀设计，使用寿命应与热塑性聚烯燃金属板匹配。3.0.6在正常使用和维护下，热塑性聚烯烧金属板屋面系统应具有良好的安全性、装饰性和耐久性。3.0.7热塑性聚烯烧金属板屋面系统性能应符合下列规定：1热塑性聚烯烧金属板屋面系统应按现行国家标准建筑采光顶气密、水密、抗风压性能检测方法GB/T34555的有关规定进行水密性能和气密性能试验；2热塑性聚烯烧金属板焊接屋面系统应按现行国家标准单层卷材屋面系统抗风揭试验方法GBf31543的有关规定进行抗风揭性能试验；3热塑性聚烯烧金属板咬合屋面系统应按现行国家标准建筑金属板围护系统检测鉴定及加固技术标准GB/T51422的有关规定进行抗风揭性能试验。4材料4.1 一般规定4.1.1 热塑性聚烯烧金属板和安装中的配套材料，应采用低碳、节能、利废、性能稳定、无放射性以及对环境无污染的原材料，不得使用国家明令淘汰的材料。4.1.2 热塑性聚烯燃金属板屋面所采用材料应符合设计要求和国家现行有关标准的规定。4.1.3 热塑性聚烯燃金属板屋面所用配套材料应与热塑性聚烯燃金属板相容，且不应削弱或低于热塑性聚烯烧金属板的使用寿命。4.2 热塑性聚烯燃金属板4.2.1 基板应采用连续热镀锌镀层钢板、连续热镀锌铝合金镀层钢板和连续热镀锌铝镁镀层钢板，钢材按屈服强度级别宜选用250MPa、350MPa级结构用钢，钢板质量应符合国家现行标准连续热镀锌和锌合金镀层钢板及钢带GB/T2
