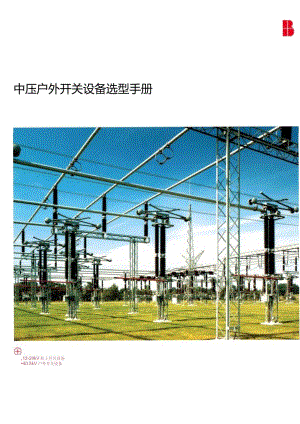

2024ABB中压户外开关设备选型手册.docx
中压户外开关设备选型手册,12-24kV柱上开关设备40.5kV户外开关设备目录1.12-24kV柱上开关设备04断路器04PVB柱上真空断路器（柱式）04PVB-S柱上真空断路器（罐式）09负荷开关13SECTOS柱上SFg负荷开关13PVB-L柱上真空负荷开关20负荷隔离开关24NPS柱上负荷隔离开关隔离开关28DCD柱上隔离开关跌落式熔断器31NCX、NCXF跌落式熔断器2 .40.5kV户外开关设备34断路器34OVB-VBF户外真空断路器383 .附录：技术要求确认表PVB柱上真空断路器（柱式）概述PVB柱上真空断路器是ABB真空断路器系列中的柱上开关设备，额定电压为12kV,适用于该电压等级的架空线路，在正常的使用条件以及断路器的技术参数范围内,PVB柱上真空断路器能够满足电网在运行状态卜系统各种保护的操作要求，包括关合和开断短路电流.PVB柱上真空断路器在进行频繁操作和需要开断短路电流的场合下具有极为优良的操作性能，完全满足自动重合闸的要求并具有极高的操作可靠性与电气使用寿命。产品特性 极柱采用憎水性环氧树脂材料 弹操机构，标准配备机械防跳功能 机械寿命、额定电流的电气寿命超过10,OOO次 机构模块化设计，从手动操作升级到电动操作极为方便，可以现场实现 安装方式灵活：单柱、双柱、铁塔、站用安装方式 爬电距离：372mm C2,E2,M2级断路器配置灵活性PVB柱上真空断路器可根据客户需求灵活配置，可选择是否配置具有可见隔离断口的隔离开关。配置隔离断口的PVB柱上真空断路器采用敞开式设计，具有结构紧凑、使用方便、断路器和隔离开关良好协调联锁配合、三相联动以及安全方便等特点。PVB柱上真空断路器可选择配置CT开路保护器，有效地防止电流互感器开路时高电压对设备和人身的安全威胁，减少重大的经济损失。执行标准IEC60694高压开关设备和控制设备标准的共用技术要求IEC62271-100高压交流断路谣GB1984高压交流断路器GB/T11022高压开关设备和控制设备标准的共用技术要求GB311.1高压输变电设备的绝缘配合DL/T402高压交流断路器订货技术条件DL/T40312kV-40.5kV高压真空断路器订货技术条件DL/T593高压开关设备和控制设备标准的共用技术要求DL/T81312kV高压交流自动重合器技术条件JB7570交流高压自动重合器GB1985高压交流隔离开关和接地开关IEC62271-102高压开关设备和控制设备第102部分：交流隔离开关和接地开关使用条件 周围空气温度：最高值+40'C24小时内测得的平均值：+35'C最低值：-40-C*电动煤作产品为：25t.污秽等级：IV级相对湿度：日平均£95%；月平均90%装设地点海拔高度：100Om*如塞史岛海拔产品，湾与制造厂联系.可提供海拔至200Om的产品.地笈烈度：9段即：水平加速度0.5q；垂直加速度0.3q型号含义P/B/o-OOO-/控制电缆长度：08：8m10：IOm12：12m控制箱类型：无控制箱BCU-A：简易型控制箱BCU-C：智能型控制箱（REF615保护装出BF2-2G：智能型控制箱（BF2-2G）BF1-2-D：智能型控制箱（BFI-2-D）配置隔离开关：D：配有一体化隔离开关无一体化隔离开关（默认）控制电源：Al：ACllOVA2：AC220VDI：DCllOVD2：DC220VD3：DC24VD4：DC48VCT变比配置：60：630/5A40：400/5A20：200/5A64：630-400/5A42：400-200/5A55：1250/5A0；其他操作方式：H：手动M：电动高乐箱类型：普通碳钢箱体（蚁认）S：不锈钢箱体12.06.20：额定电压：12kV额定电流：630A短路开断电流：20kA12.12.20：额定电压：12kV额定电流：1250A短路开断电流：20kAPVB：柱上真空断路器卷注:备有咻化隔离开关仅造用额定电流630A型号说明例：PVB/12.06.20-M60-D4/BCU-C-06柱上真空断路器：12 kV630 A20 kA额定电压额定电流电动操作：CT变比控制电压 控制箱 控制电缆长度额定短路开断电流630/5ADC48V智能型控制箱（REF615保护装置）6m主要技术参数参数单位参数值额定电压kV12额定电流A630、1250额定频率Hz50额定工频耐受电压1min相间/相对地干试kV42湿试kV34断口干试kV48额定雷电冲击酎受电压相间/相对地kV75断口kV85额定短路开断电潦/次数kA/次20kA/30次额定短路关合电流峰值）kA50断路器部分额定短时耐受电流kA20额定短路持续时间S4额定峰值耐受电流（峰（三）kA50覆冰厚度mm10额定操作顺序O-0.3s-CO-180s<15s）-CO*断路器级别（类型）C2-E2-M2机构类型弹簧机构重量kg110（含CT）污秽等线IV级额定工频耐受电Unmin相间/相对地kV48断口kV54.5额定而电冲击耐受电压相间/相对地kV85断口kV96额定短时耐受电流kA20隔离开关部分额定短路持续时间S4额定峰值耐受电流（峰值）kA50破冰厚度mm10污秽等线IV级机械寿命co3000«手动操作机构和电动操作机构能简若控制箱可一次Jfi合闲；电动掾作机构配料能控制SM45次用合闸，实现自动及合28功能,结构与外形尺寸进战端2电流互抠器3出战端4极柱5合分网操作手柄6储能手柄7机构箱体外形尺寸一不配置隔离开关外形尺寸一配置隔离开关Ol单柱矩形安装方式03双柱矩形M装安装方式04铁塔安装方式05单柱.角支架安装方式订货须知订货时用户应提供卜.列信息： 技术参数要求：额定电压、额定电流、额定开断电流 操作方式的选择 断路器的安装方式的选择；如有特殊要求，请注明 断路器所配的CT：单台数量、具体参数 电动操作时，是否需要厂家配控制箱：控制箱是简易型（不配控制器）还是智能型（含控制器）：控制箱中的二次控制电压是多少；电缆长度：如有特殊要求,请注明 二次图纸是否采用厂方标准原理图：如有特殊要求，请注明 开关设备使用在特殊环境条件时，应在订货时详细说明 其它特殊要求备注：图2、图3、图4只提供矩形支架,如需近一步支持，请与制造厂联系,订货用技术娈求确认表详见的录1.PVB-S柱上真空断路器（罐式）1996)概述PVB-S柱上真空断路器是ABB真空断路器系列中的新型柱上开关设备，额定电压为12kV,适用于该电压等级的架空线路，在正常的使用条件以及断路器的技术参数范围内，PVB-S柱上真空断路器能够满足电网在运行状态下系统各种保护的操作要求，包括关合和开断短路电流的场合下具有极为优良的操作性能。产品完全满足自动重合闸的要求，并具有极高的操作可靠性与电气使用寿命。极低的电孤电压，使触头烧蚀程度非常低，保证了灭弧室的长寿命。此外，真空还可以防止触头被氧化和污染。产品特性 专门为现代的配电自动化系统而设计 真空中的触头避免了氧化和污染 开关箱本体采用3mm不锈钢 箱体经过激光切割、数控折弯机折弯和机器人焊接等先进设备加工，确保箱体密封的可靠性 弹簧操作机构，标准配置机械防跳装置 机构紧凑，可实现手动一电动一远动模式的轻松升级 按照ISo11469标准标识的塑料零部件，易于在产品寿命终结时被简单分离 采用先进的抽真空、充气和氮检漏设备，确保箱体完全密封 多种不同形式的安装方法和附件 适用于各种恶劣的气候条件，如盐雾、沙尘、冰雪、潮湿和工业污染的地方执行标准IEC60694高压开关设备和控制设备的共用技术要求IEC62271-100高压交流断路器GB/T11022-2011高压开关设备和控制设备标准的共用技术要求（eqvIEC60694：GB/T1984高压交流断路器GB/T311.1高压输变电设备的绝缘配合DL/T402-2007交流高压断路器订货技术条件DL/T403-20001240.5kV高压真空断路器订货技术条件DL/T593-2006高压开关设备和控制设备标准的共用技术要求使用条件 最高值为：+55 24小时内测得的平均值不大于：+354C 最低值为：-40,C 装设地点海拔高度不超过：2000m* 如需更高海拔产品，请与制造厂联系，可提供海拔至460Om的产品.型号含义PVB-S/控制电缆长度08：8m10：IOm12：12m控制箱类型无控制箱BCU-A：简易型控制箱BCU-C：智能型控制箱（REF615保护装置）BCU-D：智能型控制箱（REC615保护装置）IF3-B智能型控制箱BF2-2G：智能型控制箱BF1-2-D：智能型控制箱控制电源Al：ACllOVA2：AC220VDI：DCllOVD2：DC220VD3：DC24VD4DC48VCT变比配置60：630/5A40：400/5A64：630-400/5A0:其他操作方式H：手动M：电动12.06.25额定电压：12kV额定电流：630A额定短路开断电流：25kAPVB-S户外柱上真空断路器型号说明例：PVB-S/12.06.25-M60-D4/BCU-D-08柱上真空断路器：
