优秀建设工程临时设施搭设施工及方案.docx

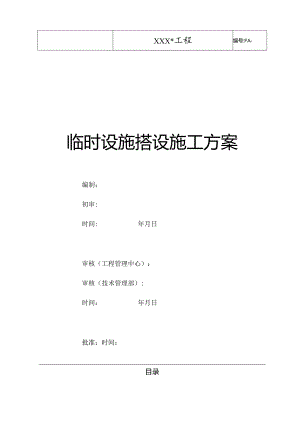

XXX*工程编号:FA-临时设施搭设施工方案编制：初审:时间:年月日审核（工程管理中心）：审核（技术管理部）:时间：年月日批准：时间：目录第一章编制依据1第二章场地特征及综述1第三章施工现场总平面布置原则1第四章施工总平面布置2第一节地下室施工阶段总平面布置2第二节主体施工阶段总平面布置3第三节安装和装修施工阶段总平面布置3第四节施工临时道路3第五章现场临时设施布置和具体做法5第一节围墙的布置设计5第二节大门的布置6第三节办公区和生活区临建布置7第四节排水设施的布置12第五节标养室的布置14第六章施工区临建14第一节现场标志14第二节库房、堆场、加工场布置19第三节施工点与监测点布置22第四节机械设备管理23第五节垃圾池、吸烟室和茶水室及其他临建设施24第六节场地硬地化及安全通道25第七节现场排水措施26第八节夜间施工照明27第九节现场施工条件：28第七章建筑施工现场防火原则29第一节办公区及生活区29第二节施工区30第三节消防管理30第八章大型机械设备现场布置31第一节塔吊的布置31第二节施工电梯的布置31第三节混凝土泵的布置31第九章材料运输道路车流量统计及交通运输策划32第一节场外交通现状32第二节场外交通运输策划32第十章施工与消防用水的计算和布置32第一节给水系统32第二节现场初期的临时消防及供水措施32第三节排水系统33第十一章施工用电的计算和布置33第一节用电容量计算及电源容量选择33第二节供电方式及线路布局33第三节配电线路选择33第四节基本保护系统的接线方式34第五节配电线路的敷设34第十二章总平面管理措施34第一章编制依据一、施工现场临时建筑物技术规范JGJ/T188-2009二、建筑施工安全检查标准JGJ59-2011三、建设工程施工现场消防安全技术规范GB50720-2011四、公司安全文明施工标准化管理实施办法（2014版）第二章场地特征及综述XXX工程规划场地位于深圳市龙岗区奥林匹克体育中心西南侧。拟建建筑物为框架剪力墙结构，地下室一层，地下室层高5.5m,地上四层，部分架空转换,层高5.4m；主演播厅大空间部分屋盖采用钢结构。本工程场内施工用地较为宽敞，现场南北侧规划为施工生产用地，沿基坑及建筑物边线形成6m宽场内环道。场地东侧规划设置为办公区及生活区。办公区及生活区总用地面积约4200m2,现场正北侧及西北角为施工现场材料等进场道路。第三章施工现场总平面布置原则一、遵循现场实际情况和深圳市相关标准的要求，有效利用场地的使用空间，对施工机械、生产生活临建、材料堆放区等进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。二、尽量减少对周边大运会建筑规划产生影响，不破坏周边的公共设施。三、施工设备和材料堆放区的布置满足现场施工的使用要求，并尽量减少材料的搬运量。四、根据工程量计算和施工进度安排，合理布置塔吊、施工电梯、混凝土泵等大中型机械设备，以达到最优的使用率。五、不同施工阶段总平面布置作动态调整，但临建的迁移量不宜过大。六、所有材料堆放区按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。七、临时用水满足现场施工用水、生活用水及消防用水的要求，排水设施通畅,所有污水必须经过沉淀处理。八、临时用电遵循生产生活用电分路和“三级配电三级保护”的原则。九、楼层内及临建设施均按照消防要求配置足够的消防设施。十、对施工区域和周边各种公用设施等加以保护。十一、做好对总平面的分配和统一管理，协调各专业对总平面的使用。第四章施工总平面布置本工程场内沿基坑及建筑物边线形成6m宽场内环道，材料和设备出入口设置在北侧。合理布置施工机具、材料、临时设施是保证工程顺利施工的关键。本工程施工总平面布置根据不同施工阶段进行动态调整，划分为地下室施工阶段、主体施工阶段、装饰施工阶段三个不同时期进行管理，根据每个时期的材料和设备的不同，合理调整堆放区位置，同时兼顾到不宜移动的设施，如办公用房，大型机械设备，临时水电管线、道路等。第一节地下室施工阶段总平面布置本阶段总平面布置在底板阶段布置的基础上结合主体阶段的特点和要求考虑，主要考虑以下几个方面：一、本阶段由于地下室结构工程的全面施工，钢筋加工集中在北面及南面钢筋加工房内进行。二、利用南面6m宽环道布置临时的模板堆场，要求堆码整齐，距基坑边3m。三、地下室施工阶段设置脚手架及材料堆场600M,钢筋加工及堆场700模板加工及堆场55Ont砂石堆场及搅拌区40音。库房500发电机房20具体位置详见地下室施工阶段总平面图。以上加工生产场区均位于建筑红线范围以内。由于场地距基坑周边较近，在实际使用过程中，严禁堆载太多材料，并根据实际情况计算允许堆载量。见附图1。第二节主体施工阶段总平面布置本阶段总平面布置在地下室阶段布置的基础上结合主体阶段的特点和要求考虑，主要考虑以下几个方面：一、材料及人员垂直运输：主体结构施工至4层后，在南面及东面安装1台SCD200/200型施工电梯及1台井架，用于满足垂直运输需要。二、采用2台混凝土输送泵，分别布置在北面及东面。三、在施工电梯附近布置砌体临时堆场。四、从给水主干管接支管至建筑物各楼层，根据要求留出接头位置，以满足楼层内生产用水和消防用水需要。五、从现场一级配电箱引电缆至建筑物内，每层均设置两级配电箱，以满足楼层内生产用电需要。六、建筑物楼层内逐层设置垃圾箱，并派专人负责定时清理。见附图2。第三节安装和装修施工阶段总平面布置本阶段总平面布置在主体阶段布置的基础上结合安装和装修的施工要求考虑，主要考虑以下几个方面：一、主体混凝土结构封顶后，混凝土输送泵及时退场。二、拆除所有的钢筋、模板临时堆场，布置安装和装修材料临时堆场。三、此阶段分包商数量较多，将增设分包临时仓储用地，重点在于协调各分包商对仓储用地的需求。四、在北面及东面搭设安全通道至建筑物内，保证操作人员的安全通行；现场临建、材料临时堆场及临时水管、电线等根据室外工程的需要陆续转移或拆除。拆除完后，将对受影响的地方进行修复并恢复原状，以确保室外工程的和谐统一。见附图3。第四节施工临时道路现场施工临时道路为6米宽环形道路（如下图所示），并将在东北侧与办公区及生活区形成贯通道路，临时道路总长度约530m,道路面积318Om2。现场北侧设置6m宽材料、设备进出大门，西南侧的位置8000的大门，东侧设置4m宽办公区及生活区大门。现场临时道路排水将以现场西北角东南角为界限，现场东北部排向北侧市政污水井，现场西南部排向市政污水井。M1 .g"生活艮、办公W另售平国电JL2 .泊.Hk蛤“通"边设Jr外水尚.5 .粒扑IL配电&、illill出入H等充汽要至物力MlItW«»大运公用总广播电mtK中G<Vk> *工炉承11 日篇20淑上1»结构修I:总平面布If示急图m p .宿2IX V 町 OU现场道路做法图第五章现场临时设施布置和具体做法第一节围墙的布置设计为便于现场管理，进场后我单位对施工现场实行封闭式施工管理，墙体基础采用灰砂砖砌筑，大门两侧5.5m范围内围挡到2.5m,其他部位根据规范要求砌筑（市区主要路段高度为2.5m,一般路段高度为1.8m）。基底宽度为0.8Om,砌筑高度300mm,找平后上施作200*200mm地梁，地梁做法：钢筋配置为：414（Il级钢），箍筋为8150o围墙顶部设置20Omm高顶盖。具体做法如下图：地梁上采用200mm厚空心砖砌筑，M5水泥砂浆，砖墙砌筑高度为2.3m,墙面采用20mm厚1:2水泥砂浆抹灰，满刮腻子、磨平，涂海虹底涂料一遍、涂海虹外墙涂料两遍。按构造柱凸出外墙形式砌筑。其中构造柱凸出外墙时柱顶设柱帽。一、规格尺寸：围墙高度为2500mm,间隔500Omm设置芯柱，大小为370*490,内配置钢筋，然后浇筑C25碎，钢筋配置为：40）14（II级钢），箍筋为8150。二、颜色：基本色调为白色及蓝色。三、围墙外立面组合形式：正腰涂刷成白色，宽度为1700mm,上下两边涂刷成蓝色，顶部宽度各为300mm,下部宽度500mmo四、围墙内里立面：正腰涂刷成白色，宽度为1200mm,上下两边涂刷成蓝色，宽度各为400mm,构造柱涂刷成蓝色。四周宽出墙体IoOmm。通体涂刷成蓝色。施工区围墙外侧喷绘见下图：办公生活区中间道路见下图C20ig,S±SS 星化帚“工工四工道降路面压实，做200厚C20混凝土路面，两侧300宽种植绿化，边砌路牙砖。第二节大门的布置一、办公区和生活区：1、正大门采用捷顺牌电动收缩门，长度为8m,高度为L5n%2、大门左端固定，开启方向由右向左收缩开闭。3、门柱：门柱截面为方形，尺寸为80080Omm,高度3000mm,其中0.3m为柱帽造型高度，主体用灰砂砖砌筑，1：2水泥砂浆抹面20mm,门柱面贴规格为800x800棕色大理石板，粘贴大理石时板间不设缝。在柱帽顶部设照明灯箱，采用乳白色球状灯箱，直径宜在40Omm左右。4、大门口配专制保安亭一个。二、施工区：1、主大门宽8m,采用型钢或方钢焊制成骨架，面上镶铺Imm厚薄铁皮，刷蓝色油漆。2、另开总共开设3个大门，长度为6m,高度为2.2m。作为材料运输及人员通道。做法同主大门。3、门柱截面为方形，尺寸为80080Omm,高度3750mm,其中045m为柱帽造型高度，门柱通体涂刷成蓝色。在柱帽顶部设照明灯箱，采用乳白色球状灯箱，直径宜在400mm左右。4、每个大门口配专制保安亭一个。第三节办公区和生活区临建布置二户人仁5一、办公区、生活区面积计算L生活区面积计算临时生活区（包括宿舍、食堂、厕浴间以及工人活动区域等），根据现场场区实际情况，我公司将在附近搭设。本工程高峰期人数约为600人，按照每人2.5M米计算，需临时用宿舍600人X25M人=1500M,将搭设的三栋2层活动板房，每栋500食堂采用砖砌，长7.5米*宽7.4米。150mm厚C20混凝土地面，上抹水泥砂浆贴500*500瓷片。侧墙刷白灰，贴120Omm高300*180瓷片。就餐厅采用砖砌，14.7米*7.4米（地面,墙面做法同食堂）。厕所采用砖砌，10米*7.4米（地面,墙面做法同食堂）。冲凉房采用砖砌,8.2米*7.4米（地面,墙面做法同食堂）O开水房，10ro10米*2米。砖砌L2米高水池，外贴230*53瓷片（地面,墙面做法同食堂）。室外就餐区用50mm钢管搭设12米*6米*5米。工人生活区总用地面积约3000rrfo二、办公区区面积计算项目部办公室设置为二层活动板房，建筑面积300r,并预留109rr的大会议室一间。三、现场搭设实施及硬地化办公室为型钢组合板房，门窗为铝合金门窗，地面为300mm×300mm地板砖，吊顶为600mm×600mm石膏板吊顶。每个办公室内还将配备空调、照明、电源和电源插座以及电话系统及相应的办公用品。生活区及办公区硬地化部分采用200mm厚C25碎浇注，面积为115米'76米，总874OM。排水沟采用砂砖砌筑，宽度为300mm,深度为15Omm,沟内侧
