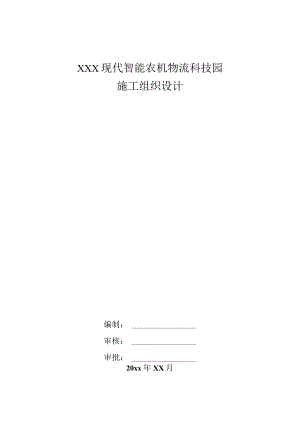

XXX现代智能农机物流科技园施工组织设计.docx

XXX现代智能农机物流科技园施工组织设计编制：审核：审批：20xx年XX月目录第一章编制说明41编制说明42、编制依据4第二章：工程概况4第三章：各分部分项工程的主要施工方法51、 1、卫生器具的安装51、1、施工顺序：62、2、给水管道安装63、3、PPR管道安装74、4、阀门安装85、5、排水管道安装86、6、各类支架制作安装107、7、卫生器具安装108、8、采暖管道安装119、9、散热器安装123、3、坚持持证上岗制度，并保证人员相对稳定。14第五章：确保工程质量的技术组织措施15第一节：质量管理体系及质量保证措施15第六章：确保安全生产的技术组织措施16第一节：安全生产措施计划16第二节：工地防火安全措施计划17第七章：确保文明施工的技术组织措施19第一节：文明施工措施计划19第二节：环境保护措施计划20第八章：确保工期的技术组织措施21第一节：工程施工计划21第二节：进度控制具体对策21第三节：保证工期的奖罚说明24第五节：工程成本控制节支降耗组织和技术措施25第九章：施工工艺与方法、技术措施及采用新工艺、新材料27第一节：质量保证的措施27第二节：各阶段进度的保证措施27第一章编制说明1、编制说明根据XXX现代智能农机物流科技园-AI多功能农机展示中心工程招标文件的要求并结合XXX现代智能农机物流科技园-Al多功能农机展示中心工程的图纸，以及对现场勘查的结果，编制XXX现代智能农机物流科技园-Al多功能农机展示中心工程的施工组织设计方案。针对各分部分项工程的主要施工方法;工程投入的主要施工机械设备情况;主要施工机械进场计划；劳动力安排计划；确保工程质量的技术组织措施；确保安全生产的技术组织措施；确保文明施工的技术组织措施；确保工期的技术组织措施；确保工艺与方法、技术措施及采用新工艺、新材料及安全生产文明施工的保证措施；材料进场等计划表等关键内容加以详细说明。2、编制依据GB/T50326-2001建设工程项目管理规范。招标文件、施工图建筑给排水施工质量验收规范GB50242-2002,及现行国家建筑安装工程施工验收规范;技术规程及标准。3、依据设计文件的要求，本投标工程项目的材料、设备、施工必须达到下列中中华人民共和国有及省、自治区、直辖市或行业的工程建设标准、规范的要求。编号类别规程、规范名称编号1国家建设工程项目管理规范GB/T50326-20012国家建筑给排水及采暖工程施工质量验收规范GB50242-20023国家给水、排水管道工程施工及验收规范GB50268-974国家电气照明装置施工及验收规范GB50259-965国家电气装置安装工程电梯施工及验收规范GB50182-936国家建筑施工质量验收统一标准GB50300-20017国家建筑电气安装工程施工质量验收统一标准GB50303-20018行业建筑机械使用安全规程JGJ33-20019行业施工现场临时用电安全技术规程JGJ46-8810行业建筑施工安全检查评分办法JGJ59-99国家的工程施工强制性标准，以及地方、地区下发的工程施工质量管理规定。对材料的质量和试验，要求符合国家有关规范及工程质量等级要求，做到精益求精，以达到设计的装饰效果。第二章：工程概况1、工程名称：XXX现代智能农机物流科技园-Al多功能农机展示中心工程2、工程地点：长白公路2.5公里处北侧3、计划开、竣工日期：6.10-9.3日4、质量标准：合格5、工程特点：1）本工程的XXX市绿园区十大重点项目之一，投资额高、占地面积大，属于大型展厅项目施工。2）本工程施工特点主要表现在：工程量大，工期紧、质量要求高3）工程现场四周环境条件和应注意的问题：工程施工车辆及运送物资历车辆经过市中心，中途遇有国家修建的外环路及高架桥项目，材料运送过程中可能会出现货车不易通过等现象，途经道路必须保证其清洁卫生，大型车辆材料必须夜间进场。针对上述工程特点，在制定施工措施时，必须分析总是关键之所在，做出优化的管理路线及正确、高效的决策，用“疱丁解牛的娴熟技能抓住主要矛盾，使各种制约生产的困难和障碍解决在各施工工序开始之前，以确保”优质、快速、高效、高回报”地建成该工程。第三章：各分部分项工程的主要施工方法第一节：卫生洁具及管道安装施工工艺1、1、卫生器具的安装1） 1）卫生器具的型号、规格、质量要求应符合设计或合同（工程协议）的要求。2） 2）卫生器具的安装应符合以下要求：蹲式大便器排水孔的中心纵向距墙体面不小于540mm；坐式大便器排水孔的中心纵向距墙体面不小于420mm,坐面距地面的高度为300mm；小便器口边距地面约为600mm；洗脸盆手盆口边距地面约为80Omm浴盆的型号规格相差较大，根据实际的空间位置合理设置，浴盆的上口边距地面不大于520mm。3） 3）卫生器具镶接完好，卫生器具与排水管连接时排水支管的管径坡度应符合以下要求:1、大便器1000.0122、小便器40-500.0203、洗脸盆手盆32-500.0204、浴盆（淋浴器）500.0204）、支（托）架埋设平整、牢固、防腐良好。5）、卫生器具安装应平稳，无损伤；与给排水管道及附件的连接严密不渗漏。6）、排水栓、地漏安装平整、牢固，低于排水表面，无渗漏。2、管道及附件安装1）给排水管道及附件的型号、规格、质量应符合设计要求。2）管道安装应布局合理，应可能贴近墙面，横平竖直，坡向正确，铺设（固定）牢固。3）附件安装应位置正确，使用灵活、方便，完好无损伤，连接牢固。4）管道之间、管道附件之间、附件之间安装连接牢固，无渗漏。5）支（托、吊）架埋设平整牢固。管道及附件、支（托、吊）架防腐良好。6）给排水系统畅通无阻，无渗漏，水表运转正常。7）暗设给水管道必须在封闭前加压试渗漏。（1.5倍工作压力下24小时无渗漏）.8）卫生器具及各种给排水管在穿过楼层时周边应作防渗漏处理。第二节：给排水及采暖工程施工工艺1、1、施工顺序：将原有管道由一层开始顺序拆除一洞口预留、套管制作安装一给排水埋地干管安装一给排水主干管安装一排水支管安装一卫生器具安装一给水支管安装一施工试验一竣工清理。1） 1）预留预埋时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋件在绑扎钢筋前按标志固定牢，模盒内塞入纸团等物，在浇筑时有专人看护，以免移位。2） 2）套管制作、安装：本工程套管采用钢制套管。穿外墙、水池壁用钢制防水套管预埋。室仙冷、热水及采暖管道穿楼板、墙体、基础设置套管。套管制作A套管宜径应比管径大两号，若管道保温，套管直径二管道直径+2*（保温层厚度+缠保护层厚度）B穿墙需管长度应等于墙体厚度：穿插楼板套管长度应为楼板厚度加20mm,厨卫间加50mmo3）套管安装：A安装管路时套入套管。穿楼板时套管上端应高出地面20mm,厨卫间应高出地面50mm,穿墙套管与墙面齐平。用钢筋捆绑以铅丝临时固定，待管路安装校正无误后调整位置，随后固定。B安装防水套管时，将加工好的防水套管在浇筑混凝土前按设计部位固定好，校对合格后一次浇筑，待管道安装完毕后填料塞紧、捣实。详见91SB3-36、91SB1-222、2、给水管道安装A给水引入管与排水排出管的水平净距不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上.B给水横管宜有0.002-0.005的坡度坡向泄水装置；C给水立管和装有3个或3个以上配水点的支管始端，均应安装可拆装的连接件；D管道上的阀门位置的朝向要便于使用的维修，管径50mm以下，宜采用截止阀，管径大于50mm,宜采用闸阀；E冷热水管和水龙头并行安装，应符合以下规定：上下平行安装，热水管应冷水管的上面；垂直安装，热水管应在冷水管面向的左侧；在卫生器具上安装冷热水龙头，热水龙头应安装在面向的左侧，标志须正确。3、3、PPR管道安装D1）给水管道安装采用PP-R管热熔连接，其特点为:永不渗漏，采用熔执接技术，永久密封；冷热水输送适合温-20120；水流量大，内壁光滑，流量高于镀锌钢管30%：卫生无毒，是新一代环保节能产品，适合饮用水、纯净水管道使用；耐腐蚀、不结垢，正常情况下可使用50年以上；运行噪音低、无污染；保温性好，导热系数为金属管道的1/200,用于热水管道效果极佳；重量轻，强度高，韧性好、耐冲击、安装方便。2） 2）操作特点截切：切断着材时，必须使用切管器垂直切断。热熔：当熔接器加热到260时，管材和管配件同时推进熔接器内，并加热5秒钟以上：焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。3） 3）热熔接时注意事项:连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。热熔连接技术参数:管材外径（mm）熔接深度（mm）加热时间秒插接时间秒冷却时间秒备注2014.55432516.07433218.08644020.512644）支架间距用钢槽来支撑管道,管卡之间的距离为1.7米；竖井中安装管道,两个锚接点之间的距离不得超过3.0米;管支撑中心距离（单位：mm）如下表:管径(mm)PNLO20406080PN2.0ALUPN2.0ALUPN2.0ALUPN2.0ALU2070080015007001300650HOO60010002575085016008001400750120070011003290010001750900155085014007501300401000110019001050165095055085014505）试压验收管道水压试验应符合以下规定：热熔连接管,水城市时间应在24小时后进行;水压试验前,管道应固定,接头需明露;用手动泵加压,升压时间不小于10分钟,压力表精度为0.OlMPa;至规定试验压力,稳压1小时,测试压力降不得超过0.06MPa;在工作压力的1.5倍状态下,稳压2小时,压力降不得超过0.03MPa,同时检查各连接处不得渗漏；直埋在地坪和墙体内的管道,试压工作必须在面层浇筑或封堵前进行,达到试压要求后土建方能继续施工.立管垂直度的保证,采用1-3层垂线法.6) PP-R管安装完毕,成品保护措施未进入竣工清理阶段时,先用加厚塑料膜缠绕保护,待土建工序完毕后,拆去塑料膜。7)其它管道连接使用热熔工具安全操作规程,注意防潮和蛀物污染;操作现场不得有明火,严禁对PP-R管材进行明火烘弯。直埋暗管隐蔽后,应在墙面或地面标明暗管的位置和走向，严禁在管上冲击或有压钉等尖锐物体;PP-R管道不得作为拉攀、吊架等使用.管材和管配件应存放在通
