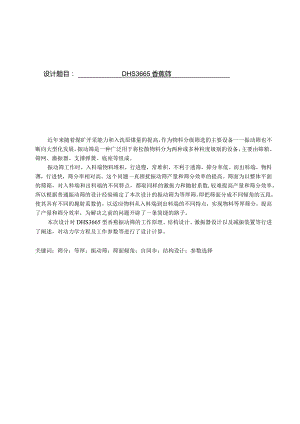

设计题目：DHS3665香蕉筛近年来随着煤矿开采能力和入洗原煤量的提高，作为物料分级筛选的主要设备一一振动筛也不断向大型化发展。振动筛是一种广泛用于将松散物料分为两种或多种粒度级别的设备，主要由筛箱、筛网、激振器、支撑弹簧、底座等组成。振动筛工作时，入料端物料堆积，行进慢，常堆积，不利于透筛，筛分率低。而出料端，物料薄，行进快，筛分率相对高。这个问题一直困扰振动筛产量和筛分效率的提高。筛面为以整体平面的筛箱，对入料端和出料端的不同特点，都取同样的激振力和抛射系数,较难提高产量和筛分效率。所以根据普通振动筛的设计经验确定了本次设计的振动筛为等厚筛。即把筛面分成不同倾角的五段，使其具有不同的抛射系数值，以适应物料从入料端到出料端的不同特点，实现物料等厚筛分，提高了产量和筛分效率，为解决之前的问题开辟了一条简捷的路子。本次设计对DHS3665型香蕉振动筛的工作原理、结构设计、激振器设计以及减振装置等行进了阐述，对动力学方程及工作参数等进行了设计计算。关键词：筛分；等厚；振动筛；筛面倾角；自同步；结构设计；参数选择ABSTRACTInrecentyears,withtheabilityofcoalminingandcoalwashingcapacityofthehigherclassificationasaselectionofmainequipmentmaterial-vibratingscreenhasbeenthelarge-scaledevelopment.Vibratingscreenisawidelyusedmaterialisdividedintotwoormoreloosegranularlevelofequipment,mainlyfromthescreenbox,screenmesh,vibrator,supportsprings,baseandothercomponents.Whilethevibratingscreenisworking,feed-sidepackingmaterials,movingslowly,oftenstacked,notconducivetothroughthescreen,screeningislow.Outofthematerialside,thematerialisthin,fastmoving,screeningrateswererelativelyhigh.Thisproblemhasplaguedshakerproductionandscreeningefficiency.Screensurfacetotheoverallplaneofthescreenforthebox,onthefeedsideandthedischargeendofthedifferentcharacteristics,alltakethesameexcitingforceandtheejectionfactor,moredifficulttoincreaseproductionandscreeningefficiency.Therefore,accordingtotheexperienceofordinaryvibratingscreendesignofthissetwassothicksieveshaker.Screensurfacethatisdividedintofivesectionswithdifferentinclination,ithasadifferentcoefficientprojectiletomeetthematerialfromthefeed-endeddischargeendofthedifferentcharacteristicsofthematerialinthicknessscreening,increasedproductionandscreeningefficiency,tosolvetheproblembeforetheroadopenedasimple.ThedesignthicknessofthevibratingscreentypeDHS3665workingprinciple,structuredesign,shakerdesignandroadvibrationdampingdevicesaredescribed,andworkonthekineticequationparametersforthedesigncalculations.Keywords：Screensizing;equalthickness;vibratingscreen;angleoftiltofsieveplateisynchrodrivestructuredesignparameterselection1概述11.1 国内外筛分机械行业现状11.1.1 筛分机械的应用11.1.2 国内外筛分机械的发展21.1.3 国内振动筛的研发和制造能力31.2 筛分机械发展趋势31.3 筛分机械的分类41.4 振动筛61.5 直线振动筛的工作原理61.6 物料在筛面上的运动分析82振动筛类型的选择122.1 圆振动筛122.2 直线振动筛122.3 直线等厚筛122.3.1 等厚筛工作原理132.3.2 等厚筛分技术特点133直线振动筛基型的设计153.1 激振器形式的确定153.2 筛箱形式的确定183.3 筛面的结构形式183.4 减振形式的确定223.5 传动装置的确定243.5.1 直接传动243.5.2 非直接传动264振动筛振动参数的确定274.1 振动筛的工艺参数274.2 振动筛参振质量的初步确定294.3 振动筛所需激振力的计算294.4 轴承的计算294.4.1 确定轴承数量294.4.2 确定轴承类型294.4.3 计算单个轴承当量动负荷304.5 激振器的计算错误!未定义书签。4.5.1 偏心块的计算304.5.2 确定皮带型号334.5.3 齿轮的计算与校核404.5.4 轴的校核计算及校核404.5.5 轴上键的校核计算404.5.6 紧固件的校核计算404.6 振动筛横梁的计算434.6.1 横梁的受力分析434.6.2 横梁的强度计算444.6.3 横梁固有频率的验算454.7 振动筛功率的计算454.8 弹簧元件464.8.1 金属弹簧错误!未定义书签。4.8.2 金属弹簧的计算错误!未定义书签。4.9 重心计算485振动筛安装、使用与维护505.1 安装及调试505.1.1 安装前的准备505.1.2 安装505.1.3 试运转515.2 振动筛的操作、维护和维修515.2.1 操作515.2.2 维护515.2.3 检修525.3 润滑525.4 振动筛的安全技术535.5筛子的常见故障和消除措施53结论55参考文献56翻译部分错误!未定义书签。英文原文错误!未定义书签。中文译文62致谢681概述随着国民经济的快速发展，筛分技术和设备在各行各业中的应用越来越广泛。在冶金、矿上、煤炭、水电、化工、建材等部门的工艺流程中，筛分起着分级、分选、脱泥、脱介和脱水等作用。筛分工艺技术水平的高低和筛分设备性能质量的优劣，直接关系到工艺效果的好坏和生产效率的高低。自16世纪英国在煤炭工业试验第一台固定筛以来，世界上先后出现过圆筒筛、摇动筛、滚轴筛、振动筛等筛分设备。由于振动筛具有结构简单、性能稳定、生产能力大、维修方便等特点，因而得到了广泛的应用。从目前各行各业筛分机械使用的情况看，振动筛的使用量占绝对优势，其占有量为95%o近几年筛分技术有了新的发展，如筛分设备大型化，强化振动参数，自同步技术的推广应用，新型筛分机械和新型结构的出现等，都是围绕着振动筛发展起来的，而其他筛分设备，如滚轴筛、圆筒筛、摇动筛等，除在一些特定的场合使用外，已逐步被淘汰。1.1 国内外筛分机械行业现状1.1.1 筛分机械的应用基于振动筛的三种不同的运动轨迹（圆、直线、椭圆），采用不同的筛分方法，并针对国民经济中各行各业的特殊需要，形成了各种形式的筛分机械，在冶金、矿山、煤炭、轻工等许多行业得到了广泛的应用。在冶金工业部门，选矿厂普遍采用圆振动筛对矿石进行预先筛分和检查筛分；用振动细筛对磨矿机的产品进行分级以提高精矿品位；针对烧结厂热烧结矿和冷烧结矿分级的要求，采用直线运动轨迹和二次隔振原理，形成了热矿筛和冷矿筛；另外，采用直线筛对焦炭进行筛分，取代了原始的滚轴筛。在煤炭工业部门，煤的分级在不同的场合分别采用圆振动筛、利用概率筛分法的概率筛和等厚筛分法的等厚筛；用直线振动筛作为精煤和末煤的脱水、脱介；针对6mm以下含水7%T4%的潮湿细粒煤的分级先后出现了琴弦筛、旋转概率筛、滚动筛以解决堵孔问题和提高筛分效率；另外，将弧形筛和直线筛结合在一起，形成弧形高频细筛来解决脱水问题。在水利电力部门，火电厂对煤的预先筛分是通过圆振动筛或等厚筛来实现的；利用直线筛解决煤炭的处理，在水电站的建设工作中，如三峡工程需要各种大型筛机对砂石进行分级。在交通工业部门，针对铁路石渣的清砂和除泥，采用概率等厚原理的概率等厚筛效果很好；用热石筛可对沥青混凝土的石头分级，在高速公路建设中起着重要作用。在化工部门，对于化工原料和产品的筛分，化肥和复合肥分级，振网筛和化肥筛是关键设备。另外，针对环卫部门的垃圾处理、水煤浆在电厂的应用，又出现了新型的筛机一驰张筛和水煤浆筛。LL2国内外筛分机械的发展我国的筛分设备走过了以个从无到有、从小到大、从落后到先进的发展过程，前后经历了测绘仿制、自行研制和引进提高3个阶段。(1)测绘仿制阶段我国的筛分设备极为落后，生产上使用的都是苏联引进的TYII型圆振动筛以及从波兰引进的WPl和WP2型吊式直线振动筛。为适应声场的发展，当时以洛阳矿山机械厂、锦州矿上机械厂和上海冶金机械厂为主的几个制造单位，通过对以上几种进口筛进行测绘仿制，形成了国产型号为SZZ系列的自定中心筛、SZ系列的惯性筛和SSZ系列的直线振动筛等，初步奠定了我国筛分机械的基础。(2)自行研制阶段1967年由洛阳机械研究所、北京煤矿设计院、沈阳煤矿设计院、平顶山选煤设计研究院组成了联合设计组，制定了我国第一个煤用单、双轴振动筛系列型谱，并进行了ZDM(DDM)系列单轴振动筛和ZSM(DSM)系列双轴振动筛系列的产品设计工作。1974年，两个系列设计工作完成，并投入生产制造，基本上满足了当时国内中、小型选煤厂建设的需要。在此基础上，有洛阳矿山机械研究所、鞍山矿山机械厂、西安煤矿设计院等9个单位组成了矿用基型振动筛设计组。通过采用自同步理论、块偏心振动器、复合弹簧、环槽钾钉等先进技术，进行了2ZKB2163直线振动筛、YK1545和2YK2145圆振动筛、YH1836重型振动筛、FQ1224复合振动筛等4种基型新系列振动筛设计工作。1980年，鞍山矿山机械厂完成了这4种基型筛的制造，并通过了技术鉴定，在工业上得到了广泛的应用，这标志着我国筛分机械走上了自行研制的发展道路。(3)引进提高阶段改革开放以后，我国筛分机的发展进入了一个新的发展阶段。成功研制了振动概率筛系列、旋转概率筛系列，完成了箱式激振器等厚筛系列、自同步重型等厚筛系列、螺旋三段筛的研制。由大小不同颗粒所构成的散碎物料用筛子按粒度进行分离，已有悠久的历史。从英国煤炭工业的文献记载，在1589年就已提到煤的筛分。但是，由于市场需要，为了提供各种粒级的商品煤，
