塔吊基础专项施工方案.docx

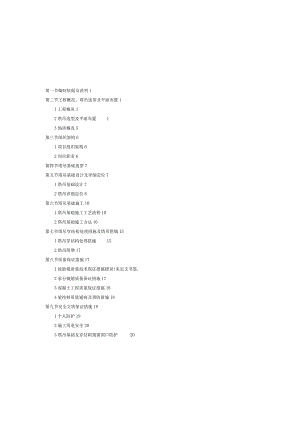

第一节编制依据及说明1第二节工程概况、塔吊选型及平面布置11工程概况12塔吊选型及平面布置13地质概况5第三节组织架构61项目组织架构62岗位职责6第四节塔吊基础选型7第五节塔吊基础设计及详细定位71塔吊基础设计72塔吊详细定位8第六节塔吊基础施工101塔吊基础施工工艺流程102塔吊基础施工方法10第七节塔吊穿结构处理措施及塔吊附墙151塔吊穿结构处理措施152塔吊附增17第八节质量保证措施171彼胎模质量技术保证措施错误!未定义书签.2承台钢筋质量保证措施173混凝土工程质量保证措施184旋挖桩质量通病及预防措施18第九节安全文明保证措施191个人防护192施工用电安全203塔吊基础及穿结构预留洞口防护204大型机械使用安全错误!未定义书签。第十节塔吊基础计算书211参数信息212塔吊基础承台顶面的竖向力与弯矩计算213板式基础计算224桩承台基础计算23第一节编制依据及说明序号规范、图纸及文件名称备注1建筑地基基础设计规范GB50007-20112建筑地基基础设计规范DBJ15-31-20163混凝土结构设计规范GB50010-20104岩土工程勘察规范GB521-2(X)I5建筑地基基础工程施工质量验收规范GB50202-20026混凝土结构工程施工质量验收规范GB50204-20157建筑地基处理技术规范JGJ79-20128建筑桩基技术规范JGJ94-289建筑结构荷载规范GB50009-2012IO塔式起重机混凝土基础工程技术规程JGJZT187-200911佛山万科里水金域缀香地块详勘岩土工程勘察报告2015.12.8广东永基建筑基础有限公司12金域馄香地库基础（统一编号）等有关施工图纸电子版，甲方提供13本工程有关施工图纸及施工组织设计项目自编14TC6517塔吊使川说明书及技术交底塔吊租赁公司提供本方案描述了万科金域提香项目塔吊基础施工过程中从塔吊基础定位设计到施工工艺及相应的质量安全保证措施，使操作者明确整个过程的操作要求及注意事项。第二节工程概况、塔吊选型及平面布置1H程概况本工程地处佛山市南海区里水镇湖州村，东侧紧邻珠江。占地面积约2.7万而，总建筑面积约20.3万户，包括6栋42层、1栋33层住宅及商业裙楼。基础结构形式为桩-承台基础，地下室顶板为无梁楼盖，塔楼结构形式为剪力墙结构。塔吊主要起吊构件布料杆重1.71,预制楼梯1.91,盘圆钢筋及钢筋半成品最重约21。2塔吊选型及平面布置2.1塔吊选型及平面布置原则塔吊的选型及平面布置应已在施工组织设计及总平面布置策划时进行考虑，但由于详细定位的各种影响，存在局部调整，需进行复核：存在钢结构、预制构件等吊重要求批注nJ：相关规范、标准、施工图纸及施工组织设it.宜采用表格形式，注意检查是否为最新规范。批注W2:简要介绍工程整体概况,主要说明与塔吊基础设计、定位相关的内容。高的项目，需重点复核构件安装位置、堆场位置吊重是否满足要求，一般项目主要复核钢筋堆场位置的调运需求。2.2塔吊选型序号型号臂长（米）安装高度（米）备注1#TC651759145.659m博起用性能特性出货m2576.3182023252831起用卡.(0两倍率5.004.794.29四倍半10.008.947.916.726.095314.694.19幡度m374043454750535659起用中«)两倍率3.871513.203.022.852.632.432.262.10四倍率3.773.413.102.922.752.532.332.162.00I#塔吊TC6517.59m臂起重性能特性009,A-JLJ-J.11HsTCtl31601TKt1C63tMTKt1tl3t69lH>TC6S3R5911«.2«.»,仙拈IflMR关*例塔吊防碰撞错高示意图蟒吊些砥的工方案Btt (M):旅工现场培吊平函布置除则及布置图，主 要表现塔吊定位与倒前车何及其他主要M料堆场位!1 关系.2.3陆吊平面布现场6台塔吊分别采用坐标定位法，根据塔吊基础各桩坐标进行定位。品中福：圮珞一*«21：打“窿&任公4工Wg秣 UfftttRi7H!, 20*. 21*. 23*. 24*. 25*主体&装饰XWM EttRY01 1UIffi候山内两海K万场房地产nm公司说明：1、木阶段共布置2台TC65175?塔吊，2台TC6513曳塔吊,2台IC5613型塔吊(阳楼封顶后拆除).2、储5个钢筋加邙间,其巾-Mi时钢筋钢，每个钢斛间建加工机具.3、设置大门论洗车精2色4、和用殿消防车道作为材料运辐返批注W5:根据地勘报告等分析塔吊基础拟设位置所 在土层，上质情况。3地质概冽3.1 施工现场地质勘探报告在勘探孔深度控制范围内，场地岩土层按地质成因分为第四系填±(Qml)、冲积土(Qal)和石炭系(C)基岩三大类，并按岩性及工程特性进一步划分为11个大层：土层大层土层亚层层厚(m)平均层里(m)备注填土层J杂填土层1.04.02.60)-2砂性素填土层1.05.92.7冲积土-1淤泥质土层0.48.22.12中砂层1.1-933.5-3粉砂层1.2-19.18.34中砂层0.78.33.65粉土层0.5-6.02.6承台所在土层-6中砂层0.8-15.66.47砾砂层1.4-13.46.3-8粉质粘土层0.39.72.6基岩-l强风化层0.2561.6-2中风化层(C)桩持力层岩层饱和单轴抗压强度标准值为34.50MPa3.2 塔吊基础部位的土质情况俗出力科出水令峻律介施块田勘IO 10' 1用地加制Ito阳MWgl水平比例尺caoo art比例尺i：3oo第三节组织架构批注W7:表现与塔吊卷城施工互接相关的总包管理 / 人员、分包单位。1顾目组织架树为保证塔吊基础施工质量与安全，建立以项目经理为首的塔吊基础管理机构，负责整个施工过程中的管理，以保证建设工程中施工决策的准确性、及时性和有效性，加强对整个施工过程的管理，确保塔吊基础顺利施工完成。总包单位安全组商务组安全员批注W8:与组织架构图相对应。2I岗位职蜀,项目经理岗位职责：统筹项目生产管理全局。项目总工岗位职责：审核施工方案，并与施工完成后组织验收。机管员岗位职责：现场监督复核防雷钢筋焊接及埋件安装。安全员岗位职责：负责施工工程中安全检查，监督施工班组做好坑槽边临边防护。钢筋翻样岗位职责：根据基础施工方案，编制钢筋制作材料单。施工员岗位职责：现场监督指导班组按方案施工，检查钢筋绑扎，并提前联系搅拌站，确保承台硅及时供应，监督工人按时进行校养护。技术员职责：施工方案编制、交底，相关工程资料收集、整理及报送监理审批。分包单位职责：完成分包单位相应内容。第四节熔吊基础选型I.批注W9：主要基础形式为板式基础及桩承台基础.根据项目实际情况进行选择.序号基础形式优劣分析1板式基础（I）这种情况适用于魄工场地土质条件较好的场地，且在塔吊基础埋置深度范围内存在最薄处不小于1.5m且该土层地基承载力特征值不小于2（X）kPa（不同塔吊型号，不同基础尺寸有所不同，以塔吊说明书为准）的稳定原土层。本工程基础所在范围多为砂土、粉土，土方开挖时容易形成流砂，导致土层不稔定，故不适用于本工程：（2）混凝土用能较桩承台基础大，而灌注桩施工钺用由甲方承担，承台施工费用由我司承担，相比之下，不如桩承台基础。2桩基承台基础（1）当地基七为软弱土层，采用浅基础不能满足要求时，优先采用桩基础；（2）桩型原则上选用与工程桩同类型桩型以减少进场费，利于施工方便，桩数原则上为4根以形成群桩承载增加塔吊基础稳定性。第五节塔吊基础设计及详细定位11吊基础设用1.1板式基础/批注W0J:主要说明拓础尺寸'配舫，并配平面图、剂面图，图中需表现塔吊琏础配筋，周边琪础或底板配筋的搭接.部位尺寸钢筋混凝土承台7.5m×7.5m×1.4m,钢筋保护层厚度50mm纵筋双层双向32C25拉筋C12360强度C35抗渗等级P61.2桩承台基础部位尺寸钢筋混凝土承台6m×6m×1.4m,钢筋保护层厚度50mm纵筋双层双向32C25拉筋Cl2360强度C35抗港等级P6桩d=0.8m,i殳计桩氏IOn1,fit间距4.23m纵筋19C25加劲箍Q22000螺旋箍C8100/200强度C35抗渗等级P6塔吊基础配筋示意图370mMfc /IOOmmC15i6 “”12020006000i132i25Sftl2O360”19925200DCT1o-8(b)H=-8.70 W2¾25 f*l8100200 800mm1-1剖面图批注mi：可采用轴线定位、坐标定位等方式，体现 塔吊琪础与周边，如：地下室底板，结构梁、柱、剪力 墙，地下室顶板及上部结构的平立面关系e2陪吊详细定位2.1 塔吊基础详细定位原则在满足附墙要求的情况下，若需穿地下室等结构时，避开结构梁、柱、柱帽，同时避开地下室设备房，并尽量利用工程桩作为塔吊基础桩。2.2 板式基础在施工总平面布置中定出大致位置，利用基础的四个角坐标进行精确定位。2.3 桩承台基础以桩的坐标、基础边线的轴线进行定位。塔吊基础详细定位图一（底板）塔吊基础详细定位图二（地下室结构层）塔吊基础施工工艺流程图批注114:根据上述艺流程阐明每道工序的施工 做法、注意事项.第六节塔吊基础施工3熔吊基础施工方）3.1 定位放线基础施工放线采用全站仪、经纬仪及水准仪配合施工，施工放线要严格按照各个塔吊基础定位施工，确保塔吊基础平面及竖向定位尺寸偏差在规范规定范围内。3.2 基础桩施工根据塔吊基础设计桩顶标高以及有效桩长，由桩基单位利
