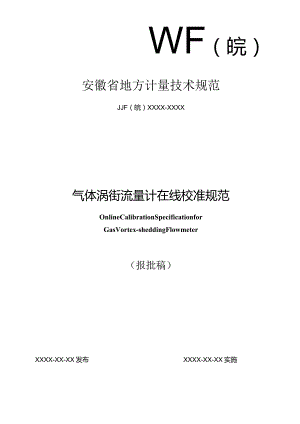

WF（皖）安徽省地方计量技术规范JJF（皖）XXXX-XXXX气体涡街流量计在线校准规范OnlineCalibrationSpecificationforGasVortex-sheddingFlowmeter（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施安徽省市场监督管理局发布J JF （皖）XXXXXXXX气体涡街流量计在线校准规范OnlineCalibrationSpecificationforGasVortex-sheddingFlowmeter归口单位：安徽省流量和容量计量技术委员会主要起草单位：安徽省计量科学研究院参加起草单位：淮南市计量测试检定所合肥热电集团有限公司合肥合燃华润燃气有限公司本规范委托安徽省流量和容量计量技术委员会负责解释本规范主要起草人:袁利根（安徽省计量科学研究院）贾永康（淮南市计量测试检定所）余军（安徽省计量科学研究院）参加起草人：袁劲乔（安徽省计量科学研究院）张东伟（安徽省计量科学研究院）赵俊（淮南市计量测试检定所）葛晓龙（合肥热电集团有限公司）徐加玉（合肥合燃华润燃气有限公司）目录引言II1适用范围12引用文件13术语13.1 标准表13.2 标准表法13.3 在线校准14概述15计量特性25.1 示值误差25.2 重复性：26校准条件26.1 环境条件26.2 标准器及配套设备27校准项目及校准方法37.1 校准项目37.2 示值误差37.3 重复性58校准结果的表达59复校时间间隔6附录A校准记录参考格式7附录B校准证书内页参考格式9附录C气体涡街流量计示值误差不确定度评定示例10附录D气体涡街流量计现场校准前准备工作15引言JJF1OO1通用计量术语及定义、JJF1004流量计量名词术语及定义、JJFl0712010国家计量校准规范编写规则、JJF1059.12012测量不确定度评定与表示共同构成本校准规范制定工作的基础性系列文件。本规范为首次发布。气体涡街流量计在线校准规范1适用范围本规范适用于口径大于DN50mm,用于测量压力不低于0.3MPa、温度不低于135°C的蒸汽，或压力不低于0.3MPa的其他气体介质的能直接显示标况流量或质量流量的气体涡街流量计（下称涡街流量计）在线校准。不适用于无温度、压力补偿的涡街流量计。2引用文件本规范引用了下列文件：JJG1029-2007涡街流量计JJG1030-2007超声流量计JB/T9249-2015涡街流量计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语3.1 标准表standardmeter本规范的标准表专指基于时差法原理，用于校准在线使用涡街流量计的外夹式超声波流量计。3.2 标准表法standardmetermethod以标准表为标准器，使流体在相同时间间隔内连续通过标准表和被校涡街流量计，用比较的方法确定被校涡街流量计计量性能的校准方法。3.3 在线校准onlinecalibration确定实际工作条件下流量计所指示的量值与对应的由标准所复现的量值之间关系的一组操作。4概述涡街流量计由传感器和流量积算显示装置或流量积算仪或流量计算机组成。涡街流量计利用卡门涡街原理。在流体中安放旋涡发生体，流体在旋涡发生体下游两侧交替地分离释放出两列有规律的交错排列的旋涡，在一定雷诺数范围内，该旋涡的频率与旋涡发生体的几何尺寸、管道的几何尺寸有关，旋涡的频率正比于流量，此频率可由探头检出。/=号%(1)式中：b旋涡发生体的宽度，m；M流经流量计的流体平均流速，m/s；f旋涡的频率，Hz；Sr一斯特罗哈尔数。5计量特性5.1示值误差在线校准的涡街流量计最大允许误差见表Io表1气体涡街流量计的最大允许误差流量低区高区4ninW夕Vgt最大允许误差±5%±2.5%注：分界流量仇对应的流量为0.%ma°5.2重复性：涡街流量计的重复性应不超过其最大允许误差绝对值的1/3«注：以上指标不用于合格性判别，仅供参考。6校准条件6.1 环境条件6.1.1 环境温度：(5-45)；相对湿度：35%95%;大气压力：86kPa-106kPao6.1.2 周围无明显影响标准表及涡街流量计正常工作的外界磁场、机械振动和噪声。6.2 标准器及配套设备校准所使用的标准器及配套设备见表2,且应具有有效的检定/校准证书。表2标准器及配套设备序号设备名称测量范围技术指标1超声波流量计(0.535.0)m/s最大允许误差：±1.0%,重复性优于0.3%2超声波测厚仪(050.0)mm最大允许误差：±0.1mm3尺DN(50IoOo)mm最大允许误差：±0.06mm分度值：0.02mm4水平尺(0.5l)m最大允许误差：±0.5mmm5电子秒表(03600)s最大允许误差：±0.1OS分度值：00Is7校准项目及校准方法7.1 校准项目示值误差和重复性。7.2 示值误差7.2.1 涡街流量计只显示累积流量时示值误差的校准在标准表安装完成后，待标准表稳定IOmin后，同时读取标准表与涡街流量计的初始累积流量示值a与Vma,经过一段时间(不小于IOmin)的流量累积后再同时读取标准表与涡街流量计的终止累积流量示值b与Vmb,作为第i流量点下的一次示值误差校准，单流量点校准次数j应不少于3次。按下式进行累计流量的示值误差计算：Eyj)=匕-心)×100%匕5)(2)匕=VSb-VsaUj)(3)V=V-Vvmij)vmb(ij)Vnut(Jj)(4)式中：EVS)被校流量计第i点第j次累积流量示值误差，()；VMij)标准流量计第i点第j次累计流量示值，(m3)；VM)被校流量计第i点第j次累计流量示值，(a?)；Vi一标准流量计第i点第j次初始累计流量值，(m3)；VWj)标准流量计第i点第j次终止累计流量值，(a?)；Vi被校流量计第i点第j次初始累计流量值，(m3)；VZ一一被校流量计第i点第j次终止累计流量值，(a?)；通过调整截止阀或调整管路压力来调节流量大小，选取(1-3)个流量点进行校准，所选取的流量点应包含涡街流量计在正常使用状态下的流量。7.2.2涡街流量计只显示瞬时流量时示值误差的校准在标准表安装完成后，待标准表稳定IOmin后，同时记录一段时间内标准表与涡街流量计的瞬时流量，记录次数应满足n10,时间间隔应相对均匀。分别对标准表和涡街流量计的瞬时流量值取平均，作为该点该次的瞬时流量示值。按下式进行计算瞬时流量的示值误差：纥.二ZW劭-X100%(5)式中：Eq被校流量计第i点第j次瞬时流量示值误差，()；弘一一标准流量计第i点第j次平均瞬时流量示值，(m½);被较流量计第i点第j次平均瞬时流量示值，(m3h)；q(ijk)第i点第j次第k个记录的瞬时流量值，(m3h);723涡街流量计同时显示瞬时流量值与累积流量值时示值误差的校准优先选取对累积流量的示值误差进行校准。当涡街流量计的瞬时流量过小，引起累积流量读数末位变动一个单位需5min以上，且瞬时流量波动小于流量计基本误差限的绝对值时，可采用对瞬时流量的示值误差进行校准。7.2.4流量计第i点示值误差的计算按式(7)计算：EsnJ=1（7）式中：E（i）流量计第i点示值误差，（）；E流量计第i点第j次示值误差，（）；7.3重复性根据示值误差的校准结果，流量计的重复性误差按照下式计算：（Ei）（g）/7-“mamnA一Lj力（8）式中：Eruy被校流量计第i点重复性误差，（）；CiLX一一被校流量计第i点最大示值误差，（）；）in一一被校流量计第i点最小示值误差，（）;dn极差系数，其值见表3。表34数值表测量次数（n）345678910极差系数均1.692.062.332.532.702.852.973.088校准结果的表达校准结果应该在校准证书或校准报告上反映。校准证书或校准报告至少包括以下信息：标题，如“校准证书''或"校准报告实验室名称；进行校准的地点；校准证书或校准报告的唯一性标识（如编号），每页及总页数的标识;送校单位和地址；送校对象的描述和明确标识；校准日期，需要时应说明委托日期；如果与校准结果的有效性和应用有关时，应该对抽样程序进行说明；校准所依据的技术规范；校准所使用的测量标准的溯源性及有效性说明；校准环境的描述；校准结果及测量不确定度的说明；校准证书或校准报告签发人的有效标识以及签发日期；校准结果仅对被校对象有效的声明；9复校时间间隔流量计复校时间间隔建议不超过2年。由于复校时间间隔的长短由流量计的产品质量、使用状况及其性能等诸多因素决定，因此，使用单位可根据流量计实际使用情况合理决定复校时间间隔。+附录A校准记录参考格式气体涡街流量计累积流量校准记录参考格式证书编号：第页共页委托单位：委托方地址：仪器名称：规格型号：出厂编号：制造厂：校准介质：介质温度：介质压力：介质运动粘度：校准管道外径。外：mm管道壁厚：mm标准表安装方式：流量范围：环境温度C相对湿度"校准依据：主标准器名称规格型号出厂编号准确度等级有效期序号校准流量m流量计示值标准器示值(m3L)示值误差EVi(%)示值误差平均值Ev(%)重复性Eri(%)A类不确定度(%)B类不确定度(%)相对扩展不确定度(%)(=2)初读数(m3L)终读数(m3L)差值(m3L)123注：涡街流量计的仪表系数K：校准员：核验员：日期：年月日地点：气体涡街流量计瞬时流量校准记录参考格式证书编号：第页共页委托单位：委托方地址：仪器名称：规格型号：出厂编号：制造厂：校准介质：介质温度：介质压力：介质运动粘度：校准管道外径。外：mm管道壁厚：mm标准表安装方式：流量范围：环境温度E相对湿度%校准依据：主标准器名称规格型号出厂编号准确度等级效期序号校准流量m3h流量计示值m3h标准表示值m3h示值误差Eqi(%)示值误差平均值"%)重复性Eti(%)A类不确定度(%)B类不确定度(%)相对扩展不确定度(%)(
