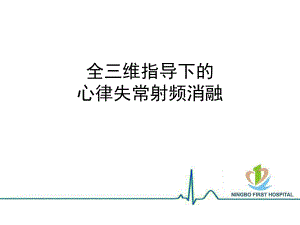

全三维指导下的心律失常射频消融.ppt

全三维指导下的心律失常射频消融为什么需要全三维？培养术者的三维空间感。减少X线对术者和患者的伤害。迅速明确心律失常机制。介入医生的对X线危害性的认识 X线危害太多！但不一定发生在我的身上？孕妇做心内电生理，腹部垫铅衣？幼儿的心律失常怎么办？女医生更少参与EP！中国导管室对医生和病人的保护到底如何？在日本核电站事件后，射线的危害更加成为心脏介入医生的一个心病，虽然大家都自认为自己的射线敏感性比较低，但实实在在的还是有心虚的成份。二三维手术射线量的比较一个 冠脉造影 150-200 mGy一个左主干病变 1096 mGy二维的房室结折返性心动过速射频 300mGy二维下的房颤导管消融术 2000mGy三维下的房室结折返性心动过速 0-10mGy三维下的房颤导管消融术30-70mGy2D：3D=10-60倍的射线量的差别 现代医生对三维的要求是怎样的？1.能减少X线或不需要射线2.不增加手术风险3.还能培养术者的三维空间想象能力4.同样可以精确阐述电生理机制5.还可以节约手术时间3D是怎么实现的呢？电场和磁场的两大三维电解剖系统是现代医学解释和治疗复杂心律失常和心脏电生理现象的基础。Carto Ensite有人会先问：导管进静脉时就进不去怎么办？基于点云技术的开始同时双体位显示达到双C臂的效果！进入分支了，也有分支的踪影进入了正确的途径，明确静脉的走行通过点云技术确定IVC及SVC9冠状窦远端出现房电位表面进入右房冠状窦远端出现房电位表面进入右房冠状窦远端房电位逐渐消失表明进入上腔冠状窦远端房电位逐渐消失表明进入上腔绿色点云右室部分CS更好的到位了IVC途径CS电极放置1.建议选用可控弯10极电极，从左侧股静脉放置2.CS电极放置有两种方法：以His位置为参考：CS电极首先到达His所在位置，远端记录到His电位，通过打弯回撤并顺钟向转至CSo；以RV位置为参考：CS电极先到达RV，远端记录到V波，通过顺钟向转并回撤之瓣环，找到CSo。导管放置完成HisCSRVHisCSRV电极导管到位后将模型设置为透明，该冠状窦电极为位置参考。之后进行电生理检查。恢复到多腔模结构SVCIVCRACS 右侧旁道16窦律下激动标测时，以体表QRS波起始为参考，沿三尖瓣瓣环标测心室波激动顺序；可见在右下壁以及His部位均是前传较早的部位，但下壁部更早，提示旁道前传所在位置。窦律下TV6点最早激动右室起搏下标测旁道逆传点17 右室起搏下激动标测时，以CS电极A波为参考，沿三尖瓣瓣环标测心房波激动顺序；可见在下壁逆传最早的部位。确定靶点后消融18放电即刻（672ms）预激成分消失，持续放电120s消融后验证旁道逆传消失19消融前消融后优点：消融点记忆（尤其是游离壁旁道），精确记录每一点的过程，可以防止标测和消融中导管的移位，弥补X线定位慢的不足。右室流出道建模，可以更快更方便地减少射线SVCTVRVRVOT磁电三维在零射线右室流出道室性磁电三维在零射线右室流出道室性早搏射频消融术中的应用早搏射频消融术中的应用操作流程操作流程RVOT（经右房跨瓣，进入右室流出道）（经右房跨瓣，进入右室流出道）1.先行建IVC至SVC确定右房的高低2.建模时的体位：AP+LAO或 RAO+LAO。3.灵活应用在大头上的三个色彩。1位初学者的无X线下的40秒导管到位流出道建模，同时激动标测消融流出道建模，同时激动标测消融1.FAM建模同时进行激动标测 2.台上台下积极配合3.根据需要改变体位 4.单极电图必须看消融靶点 该病例完全没有X线。累计手术时间41分钟（包括消融后观察的15分钟）。房颤消融 比以前的真实还要真实 建模不用在看着X线观察导管的滑动 融合时不需要担心选点不好总结和注意1.初学者可以从放置标测导管电极开始练习，熟练掌握手感和三维空间感的结合。2.RVOT，右侧旁道、典型房扑、是最佳的训练病例。3.动脉系统（左侧）的手术并非零射线的禁忌，但需在熟练掌握手感和三维空间感的配合后进行。4.精确标测快径区域，在AVNRT消融中有益。5.对X光依赖程度大大降低，术者熟练后基本可以零曝光。该技术最大程度保护了患者、医务人员的身体健康；6.该技术提高了电生理医生三维水平，是从普通三维过度至复杂三维的有益桥梁；7.背部电极属体外物品可在1天内多次使用，并不显著增加手术成本。8.时间方面，节省X线下转动投射体位和反复导管到位过程中节省时间，尤其在右侧旁道和AVNRT中可以节约大量的时间。9.在左侧旁道消融过程中不一定需要完成建模步骤。10.根据术者本身的熟练程度掌握零曝光的风险，不可一定为了实现零射线而去冒过大的消融风险，特别是左室流出道病灶。相信全三维一定会在中国得到普及，同时电生理的未来会越来越美好，越来越 ！现在我们中心的三维导管射频消融术占所有射频消融术接近100%。
