嵌入式系统复习题（含答案）.docx

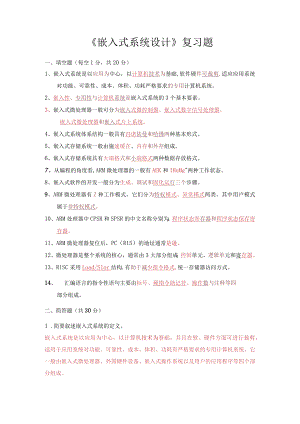

嵌入式系统设计复习题一、填空题（每空1分，共20分）1、嵌入式系统是以应用为中心，以计算机技术为基础,软件硬件可裁剪,适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。2、嵌入性、专用性与计算机系统是嵌入式系统的3个基本要素。3、嵌入式微处理器一般可分为嵌入式微控制器、嵌入式数字信号处理器、嵌入式微处理器和嵌入式片上系统。4、嵌入式系统体系结构一般具有冯诺依曼和哈佛两种基本形式。5、嵌入式存储系统一般由施速缓在、内存和外存组成。6、嵌入式存储系统具有大端格式和小端格式两种数据存放格式。7、从编程的角度看,ARM微处理器的一般有AEK和IHuMg"两种工作状态。8、嵌入式软件的开发一般分为生成、调试和固化运行三个步骤。9、ARM微处理器有Z种工作模式，它们分为特权模式、异常模式两类。其中用户模式属于非特权模式。10、ARM处理器中CPSR和SPSR的中文名称分别为：程序状态寄存器和程序状态保存寄存器。11、ARM微处理器复位后，PC（R15）的地址通常是逊。12、微处理器是整个系统的核心，通常由3大部分组成：控制单元、逻辑单元和寄存器。13、RlSC采用Load/Slor结构,有助于减少指令格式,统一存储器访问方式。14、汇编语言的指令性语句主要由标号、硬指令助记符、操作数与注释等四部分组成。二、简答题（共30分）1 .简要叙述嵌入式系统的定义。嵌入式系统是以应用为中心，以计算机技术为基础，并且在软、硬件方面可进行裁剪，适用于应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。它一般由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户的应用程序等四个部分组成。2 .什么是嵌入式实时操作系统？简单叙述其特点。实时操作系统就是“在给定的时间内提供某种程度的服务，如果在规定的时间内没有得到结果，那整个的系统就是失败”。一切可利用的资源完成实时控制任务，其次才着眼提高计算机系统的使用效率。3 .什么是操作系统的移植？操作系统的移植是指一个操作系统经过适当修改以后，可以安装在不同类型的微处理器系统上进行运行。4 .简要叙述ARM体系微处理器中控制程序的执行流程方式？在ARM体系微处理器中通常有3种方式控制程序的执行流程方式。它们是正常顺序执行指令，通过跳转命令跳转到特定的标号处和异常处理。5 .简要叙述嵌入式系统的设计步骤？嵌入式系统设计的重要特点是技术多样化，即实现同一个嵌入式系统可以有许多不同的设计方案选择，而不同的设计方案就意味使用不同的设计和生产技术。嵌入式系统设计一般步骤：（1）需求分析（2）体系结构设计（3）硬件/软件设计（4）系统集成和系统测试6 .简述ARM处理器的寻址方式？ARM处理器共有9种寻址方式分别为：（1）寄存器寻址（2）立即寻址（3）寄存器移位寻址（4）寄存器间接寻址（5）变址寻址（6）多寄存器寻址（7）堆栈寻址（8）块复制寻址（9）相对寻址二、设计题（共50分）1、已知ARM芯片LPC2114片内RAM为16kB,片内FlaSh为128kB,芯片需要2组电源输入：3.3V、1.8V。该芯片拟用于测量仪器中，仪器采用7.2V锂电池供电。请设计出该ARM的最小系统，包括电源电路、复位电路、晶振电路和JTAG接口电路，并请说明电路中各元器件的作用和选取依据。U2LMl117-3.3+5VoVINgVOUT§OVDD3.310410uF16VU3XTAL2XTALl-R6MTZHI之Z6SO.IIFUT7 P Y 61 " 1C3(C30P图4系统时钟电路PL20,TRACESYNCPlJbTRSTP1.2&TDIP12TMSPL29/TCKPmTDoRESETPl.26/RTCK2 4 6 813 5 7 913 5 7 911 1* i 1JPhiIi(KLPem4JTAG接口电路
