CECS237-2008 给水钢塑符合压力管管道工程技术规程.docx

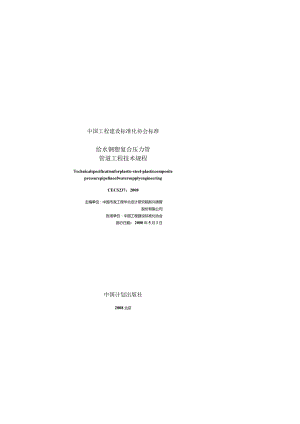

中国工程建设标准化协会标准给水钢塑复合压力管管道工程技术规程Technicalspecificationforplastic-steel-plasticcompositepressurepipelineofwatersupplyengineeringCECS237：2008主编单位：中国市政工程华北设计研究院新兴铸管股份有限公司批准单位：中国工程建设标准化协会施行日期：2008年5月1日中国计划出版社2008北京中国工程建设标准化协会公告第17号关于发布给水钢塑复合压力管管道工程技术规程的公告根据中国工程建设标准化协会2005建标协字第38号文关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知的要求，由中国市政工程华北设计研究院和新兴铸管股份有限公司等单位编制的给水钢塑复合压力管管道工程技术规程，经管道结构专业委员会组织审查，现批准发布，编号为CECS237：2008,自2008年5月1日起施行.中国工程建设标准化协会二C)O八年三月十二日根据中国工程建设标准化协会12005建标协字第38号文，关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知的要求,制定本规程。随着国民经济的发展和人民生活水平的提高，人们对应用于生活和生产活动的管道功能和质量的要求也越来越高，不仅要求管网运行安全可靠、安装维修方便快捷，而且要求管道性能优异.钢塑复合压力管是一种新型的金属与塑料复合的管材，采用中间为增强焊接钢管,内外均有塑层的复合结构,克服了钢管本身易锈蚀、有污染、笨重、使用寿命短以及塑料管本身强度低、膨胀量大、易变形的缺陷，而又具备r钢管较高的强度、埋地管容易探测和塑料管耐腐蚀、管壁光滑等优点，在中低压给水管道方面具有较大的应用空间和性能优势。本规程在参照国内外有关资料并在工程运行的基础上，广泛征求各行业的专家及使用单位的意见编制而成。根据国家计委计标198611649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工和使用单位采用。本规程由中国市政工程华北设计研究院和新兴铸管股份有限*公司主编.由中国工程建设标准化协会管道结构专业委员会CECS/T17归口管理，由中国市政工程华北设计研究院负责解释（天津市河西区气象台路99号，邮编300074）.在使用中如发现需要修改和补充之处，请将意见和资料寄至解释单位.主编单位：中国市政工程华北设计研究院1总则(1>2术语和符号(2)1.1 术语(2)1.2 符号(3)3 材料(4)3.1 一艘规定(4)3.2 管材与管件(4)4 设计(5)4.1 水力计算(5)4.2 埋地管道结构设计(5)4.3 明敷管道设计(6)4.4 管道连接(8)5 施工(9)5.1 一般规定(9)5.2 埋地管道(9)5.3 明敷管道(10)5.4 管道安装(11)6水压试验、冲洗消毒(U)6.1 水压试舱(U)6.2 冲洗消毒(14)7工程验收.(16)7.1 一般规定<16)7.2 工程改收内容(16)7.3 竣工收资料(16)附录A给水钢塑复合压力管规格尺寸(18)新兴铸管股份有限公司参编单位:广州励进新技术有限公司四川省恒通管业有限公司主要起草人：陈涌城李铁良邓文王长祥王黎晖王襄骥朱开东李成江李光华李志雄李绍海吴凡松陈芹英张红斌张晓琦赵福恩徐扬钢梁坚印中国工程建设标准化协会2008年3月12日.o.为保证给水钢如复合压力管管道在设计、施工、验收中做到技术先进、安全卫生、经济合理、确保质量,制订本规程。1.0.2本规程适用于居住小区与民用建筑室内、外生活给水管道（水质不大于401）的设计、施工及验收；建筑空调水系统及工业给水的管道工程,亦可参照本规程执行.1.0.3本规程适用于管材公称外径400mm以下埋地和公称外径200mm以下明敷、暗敷的钢如夏合压力管道.1.0.4钢塑复合压力管应符合现行行业标准钢塑复合压力管CJ/T183的规定，管件应符合现行行业标准钢盥复合压力管用管件CJ/T253的规定.1.0.5给水钢塑复合压力管管道的设计、施工及验收，除执行本规程外，尚应遵循现行相关标准的规定。(20)(22)(23)附录B给水钢覆复合压力管连接方式本规程用词说明附：条文说明自然补偿时,利用转弯管段的悬臂位移.吸收管道自固定点起到转弯处的伸缩变形，该对应的转弯管段称为自由臂.2.2主要符号A-钢管截面积；G海澄威廉系数；De管道公称外径；E管材的摊性模量；L计算管段管道长度；L.自由臂最小长度；L计算管段管道的伸缩长度；儿一管道沿程水头损失；i管道单位长度的水头损失；t管道内水温度变化最大值；管道外周围环境温度变化最大值;4运行平均温度与安装温度的差值:e管道局部水头损失系数；一钢材线膨胀系数。2术语和符号2.1术语2.1.1钢塑复合压力管plastic-steel-plasticcompositepressurepipe（PSP）以焊接钢管为中间层，内外层为聚乙（丙）烯曼料,采用专用热熔胶,通过挤出成型方法复合成一体的管材.2.1.2公称外径（De）nominaloutsidediameter管材规定的外径,单位为mm,本规程所列公称外径D.为管材最小平均外径。2.1. 3最大设计压力（MDP）maximumdesigningpressure管道系统中允许连续使用的流体的最大压力.2.1.4 试脸压力testpressure管道进行耐压强度和严密性试验规定所要达到的压力.2.1.5 管道配件pipefittings管道与管道或管道与设备连接用的各种零、配件的统称。2.1.6 固定支架fixedsupport限制管道在支撑点处发生径向和轴向位移的管道支架。2.1.7 滑动支架slipsupport允许管道沿轴向产生位移的支架.2.1.8 明敷exposedinstallation室外、室内管道明露布置的方法.2.1.9 自然未卜偿naturalcompensation敷设中利用管道的自然弯曲吸收管道因温度变化产生的伸缩变形.,称为自然补偿.2.1.10 自由臂freearm4.1 水力计算4.1.1 管道沿程水头损失宜按海澄威廉公式计算：i=I=电部E(411)式中i管道单位长度的水头的损失，h1管道沿程水头损失(m)；L管段长度(m)；q设计流量(m'h);Ch海澄威廉系数,对钢塑压力复合管可取140；dl管道计算内径(m)；管道水流速度不宜大于2ms,一般设计采用L0l.5ms.4.1.2管道局部水头损失宜按下式计算.j=(4.1.2)式中hi管道局部水头损失(m);管道局部水头损失系数；P管道断面水流平均流速(m/s)；g重力加速度(m/s?).4.2埋地管道结构设计4.2.1公称外径De大于200mm的埋地管道应按埋地柔性管道计算，各种作用均应由钢管承担；并应按现行国家标准给水排水工程管道结构设计规范GB50332和现行中国工程建设标准化协会协会标准给水排水工程埋地钢管管道结构设计规程CECS1413.1 一般规定3.1.1 管材应标明产品名称、规格、生产厂名、生产日期、商标、执行标准号,管件上应标明规格,宜有商标标志。3.1.2 管材、管件及附件的卫生性能应符合现行国家标准生活饮用输配水设备及防护材料的安全性评价标准GBT17219的规定.3.2 管材与管件3.2.1钢塑复合压力管分为普通系列和加强系列，管材的规格、尺寸应按附录A采用，井应符合现行行业标准钢塑复合压力管CJ/T183的规定.3.2.2管道承受最大设计压力标准值应符合表3.2.2的规定.«3.2.2钢鳖复合压力管最大尬计压力标准值（MPa）3.2.3钢塑复合压力管的钢管焊接质量、粘结性能、耐化学性能等应符合现行行业标准钢塑复合压力管CJ/T183的规定。3.2.4钢塑复合压力管用管件、密封胶圈、环氧树脂涂层、搪瓷涂层、热镀锌涂层等应符合现行行业标准钢境复合压力管用管件CJ/T253的规定.*4.3.4水平If和立的支吊架最大间距管道外径(D»)162025324050637590110160200立管(m)0.6Q-8UQL-2一UfiL-Lu2-0J2-22U2.22.4横管(m)1.0LH2一L-82-22-52-83-2U2-83.04.3.5 明敷管道应根据管道温度变形采取技术措施。管道的伸缩补偿装置,应按直线长度、管材的线膨胀系数、环境温度、管内水温变化和管道节点的位移量等因素经计算确定。4.3.6 自由管道因温差引起的轴向变形量可按下列公式确定.L=L(0.65zy.÷O.(4.3.6)式中L计算管段管道的伸缩长度(mm)；L计算管段管道长度，自固定支撑件起到转弯部位长臂的长度(mm)；t.管道内水温变化最大值(C),L管道外周围环境温度变化最大值(C).4.3.7 当采用管道折角自由臂自然补偿时，最小自由肾长度按下式计算确定：LtKLDb(4.3.7)式中La自由臂最小长度(mm)；K材料比例系数，一般可取4060；L计算管段管道的伸缩长度(mm),可按4.3.6式计算确定；Da计算管段管道公称外径(mm).4.3.8 给水管道的加压系统应根据水泵扬程、管道走向、流量变化等因素，设置水密消除装置.4.3.9 管道敷设在室外时,应结合当地的气温条件采取防冻保温措施.4.3.10 10室内管道不宜穿越卧室、贮藏室烟道、风道、配电室。管道布置在厨房、卫生间、操作平台下或厨柜隔断部位,应预用孔洞。的有关规定，进行强度、稳定计算和刚度验算.4.2.2钢塑复合压力管内、外层聚乙（丙）烯的重度可取9.419.65kN,中间部位钢管的重度可取785kNm,.4.2.3 埋地管道在准永久组合作用下的最大会向麦形量不得大于O.04D.（Dd为管道公称外径）4.2.4 埋地钢短复合压力管中钢管的计算壁厚，可按附录A中的钢带最小厚度取值.4.2.5 2.5埋地管道应埋敷在土壤冰冻线以下，且管顶最小覆上厚度不宜小于0.7m.1.1.1 管道设计4.3.1 室内明敷管道应设置支、吊架，管道敷设宜利用管道折角自由臂补偿管道的伸缩；当不能利用自然补偿或补偿器时，管道支架均应为固定支架。4.3.2 管道支架应复核承载能力，固定支架其承载力应满足管道因温度变化引起的轴向力.4.3.3 当计算固定支架承载力时，直线管段的温度轴向力可按下式计算确定IFp=±aAEt（4.3.3）式中Fp直线管段的温度轴向力（N）,A管道计算截面积（m）;一钢材线膨胀系数Lmn（mm9）,可取12X1OT,E钢材的弹性模量（N/mmD；&运行平均温度与安
