DBJ53T-预应力混凝土实心方桩应用技术规程.docx

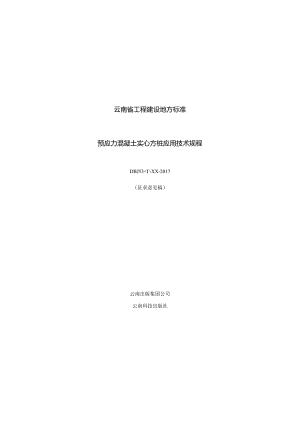

云南省工程建设地方标准预应力混凝土实心方桩应用技术规程DBJ53<-XX-2017（征求意见稿）云南出版集团公司云南科技出版社2017昆明-Jl.Zim刖§本规程是根据云南省住房和城乡建设厅关于印发云南省2014年工程建设地方标准制订修订计划的通知（云建标函（2014）221号）的要求，由强力投资控股集团股份有限公司、云南建筑技术发展中心会同有关单位共同编制而成。本规程在编制过程中，根据国家行业标准建筑桩基技术规程JGJ94,研究学习了兄弟省市的经验，结合预应力混凝土管桩应用的成熟工艺与经验，融汇了基桩材料特性与综合受力机理，通过实验分析，汇集了勘察、设计、检测及教学单位意见，经反复修改、讨论后，最终完成制订。本规程共有7章7个附录，主要内容有：总则，术语和符号，规格、构造、制作和质量要求，岩土工程勘察，设计，施工，工程质量检查、监测与验收。考虑到先张法预应力混凝土实心方桩的产品属性，特将其产品参数、图例在附录中表述。本规程由云南省住房和城乡建设厅负责管理，由强力投资控股集团股份有限公司和云南建筑技术发展中心负责具体内容解释。在执行过程中，清各单位结合工程实践,总结经验，并将意见和建议反馈给强力投资控股集团股份有限公司（地址：昆明市官渡区新亚洲体育城星都总部基地B座1201-1206,邮编：650206）或云南建筑技术发展中心（地址：昆明市西昌路169号，邮编：650034）0本规程主编单位、参编单位、主要起草人及主要审查人：主编单位：强力投资控股集团股份有限公司云南建筑技术发展中心参编单位：云南省设计院集团昆明市建筑设计研究院有限公司云南省建筑工程设计院昆明理工大学云南人防建筑设计院有限公司1总则12术语和符号22.1 术语22.2 符号23规格、构造、制作和质量要求43.1规格分类43.2构造43.3制作要求53.4产品质量要求64岩土工程勘察81.1 一般规定81.2 工程特性指标91.3 桩基工程评价95设计115. 1一般规定115.1 桩基承载力计算145.2 桩身承载力计算165.3 桩基础抗震验算175.4 桩基础构造186施工196. 1一般规定196.2实心方桩的吊运与堆放206.3静压法沉桩216.4锤击法沉桩236. 5实心方桩的拼接247工程质量检查、监测与验收267. 1一般规定267.2 质量检验267.3 工程监测287.4 工程验收28附录A实心方桩结构配筋示意图30附录B实心方桩配筋和力学性能31表Bl预应力混凝土实心方桩（SC）配筋和力学性能31表B2预应力高强混凝土实心方桩（SHe）配筋和力学性能32附录C桩身大样详图33C.1端板详图33C.2抗压桩套箍详图35C.3抗拔桩端板套箍（桩箍及端头连接做法）36C.4抗压桩连接焊接详图37C.5抗拔桩连接接头（桩箍及附加角钢连接做法）38C.6混凝土桩尖详图39C. 7带钢靴桩尖详图40附录D桩顶与承台连接详图41D. 1有端板连接详图41D.2截桩处理详图42D.3接桩处理详图43附录E实心方桩尺寸允许偏差值44附录F实心方桩的外观质量要求45附录G桩身材料抗力计算46G.1计算参数与规定46G.2混凝土方桩的结构计算47CONTENT1 General(1)2 TermsandSymbols(2)2.1 Terms(2)2.2 Symbols(2)3 Specifications,Structure,FabricationandQualityRequirement(4)3.1 ClassificationofSpecification(4)3.2 Structure(4)3.3 FabricationRequirement(5)3.4 ProductQualityRequirement(6)4 GeotechnicalEngineeringInvestigation(8)4.1 GeneralProvision(8)4.2 EnginneringCharacteristicIndexes(9)4.3 EvaluationofPileFoundationProject(9)5 Design(11)5.1 GeneralProvision(11)5.2 CalculationofPileFoundationBearingCapacity(14)5.3 CalculationofPileShaftBearingCapacity(16)5.4 AntiseismicCheckingCalculationofPileFoundation(17)5.5 PileFoundationStructure(18)6 Construction(19)6.1 GeneralProvision(19)6.2 Hoisting,TransportationandStorageofSolidSquarePiles(20)6.3 StaticPressurePile-sinking(21)6.4 HammeringPile-sinking(23)6.5 SplicingofSolidSquarePiles(24)7 Inspection,MonitoringandAcceptanceofEngineeringQuality(26)7.1 GeneralProvision(26)7.2 QualityInspection(26)7.3 ProjectMonitoring(28)7.4 AcceptanceofProject(28)AppendixASchematicDiagramforStructuralReinforcementAssemblyofSolidSquarePiles(30)AppendixBReinforcementAssemblyandMechanicalPropertyofSolidSquarePiles(31)TableBlReinforcementAssemblyandMechanicalPropertyofPrestressedConcrete(SC)SolidSquarePiles(31)TableB2ReinforcementAssemblyandMechanicalPropertyofPrestressedHigh-strengthConcrete(SHC)SolidSquarePiles(32)AppendixCDetailDrawingofPileShaft(33)C.IDetailDrawingofEndplate(33)C.2DetailDrawingofCompressivePileHoop(35)C.3EndplateHoopofUpliftPile(ConnectionPracticeofPileHoopandPileTip)(36)C.4DetailDrawingofWeldedConnectionofCompressivePiles(37)C.5UpliftPileConnectionJoint(ConnectionPracticeofPileHpandAdditionalAngleSteel)(38)C.6DetailDrawingofConcretePileToe(39)C.7DetailDrawingofPileToewithSteelPileShoe(40)AppendixDDetailDrawingofPileTopandCushionCapConnection(41)D.1DetailDrawingofConnectionthroughEndplate(41)D.2DetailDrawingofPileCuttingTreatment(42)D.3DetailDrawingofPileExtension(43)Appendix E PermissibleVariationinDimensionofSolidSquarePiles(44)Appendix F AppearanceQualityRequirementfbrSolidSquarePiles(45)Appendix G ResistanceCalculationofPileShaftMaterials(46)G.1CalculationParametersandStipulations(46)G.2StructuralCalculationofConcreteSquarePiles(47).o.为规范云南省先张法预应力混凝土实心方桩在基础工程中的应用，贯彻执行国家环保节能的技术经济政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。（条文说明：根据现场试验和工程实践表明，在一定条件下实心方桩基础有如下特点：1实心方桩与其他桩基材料相比具有强度高、耐压性、耐打性好，单桩承载力、抗剪承载力高，抗拔承载力也有大幅提高，比较适合作摩擦端承桩及端承摩擦桩。云南省工程地质条件呈多元化，这样的地质条件采用实心方桩基础可提高工程桩质量。2应用实心方桩基础工期短、造价低。主要体现在如下三方面：一是施工前期准备时间短，经蒸汽养护的SC、SHC桩成型后到使用只需几天时间；二是施工速度快；三是检测简单快捷。造价低主要体现在两方面：一是单位的承载力造价低，虽然实心方桩单体长度的造价较高，但由于其承载力较高，基础承台较小，综合计算，单位承载力的造价还是较低的；二是工期短，可以节省施工费用，缩短投资回收时间。）1.0.2本规程适用于云南省工业与民用建筑的低桩承台基础的岩土工程勘察、设计、施工及质量检测和工程验收。对铁路、公路、港口、码头、水利等工程中使用预应力混凝土实心方桩，应符合国家有关行业标准的规定。1.0.3预应力混凝土实心方桩不宜用于下列地质条件：1土层中夹有难以消除的孤石、障碍物；2岩土面埋藏较浅、倾斜较大且混凝土实心方桩难以贯入或贯入过浅不利桩身稳定的岩土层。1.0.4预应力混凝土实心方桩基础工程的生产、设计、施工与验收除应执行本规程外，尚应符合建筑桩基技术规范JGJ94和国家及云南省现行有关标准的规定。2术语和符号2.1 术语2. 1.1实心方桩SolidSquarePiles本规程所指实心方桩为采用振动密实的先张法预应力混凝土方形截面桩。3. 1.2实心方桩基础SolidSquarePileFoundation由打（压）入岩土层中的实心方桩和连接于桩顶的承台共同组成的建（构）筑物基础。4. 1.3送桩PileFollowing打（压）桩过程中，借助送桩器将桩顶沉至地面以下的工序。5. 1.4收锤标准ConditionforStopHammering将桩锤击至设计深度附近时终止锤击的控制措施和条件。6. 1.5终压标准ConditionforStopPressing将桩静压至设计深度附近时压桩终止的控制措施和条件。（条文说明：本规程定义的预应力实心方桩，参考了国家标准先张法预应力混凝土管桩GB13476的管桩定义、建材行业标准预制钢筋混凝土方桩JC934的方桩定义，以及管桩
