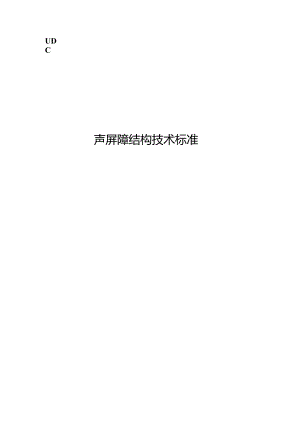

声屏障结构技术标准.docx
UDC声屏障结构技术标准目次1 *12 术语和符号22.1 术语22.2 符号43 基本规定64 木-1*74.1 （可才才74.2 筋、混凝土74.3 合金材料74.4 璃、高分子板材84.5 他105 vI125.1 一般规定125.2 荷载与组合135.3 结构设计195.4 构造设计215.5 耐久性设计266 施工286.1 一般规定286.2 加工制作286.3 安装357 验收398维护保养和安全检测418.1 一般规定418.2 巡查和检查418.3 维护保养428.4 安全检测44附录A声屏障工程有关安全及功能的检验和见证检测项目46附录B声屏障工程有关观感质量检查项目47附录C声屏障工程分项工程检验批验收记录48本标准用词说明51jIJU52条文说明错误!未定义书签。1总则.o.为规范声屏障结构的设计、施工、验收、维护保养和检测，保障声屏障结构设施的性能与安全，制定本标准。1.0.2本标准适用于城市道路、公路、城市轨道交通声屏障结构的设计、施工、验收、维护保养和检测。1.0.3声屏障结构的材料、设计、施工、验收、维护保养和检测，除应符合本标准外，尚应符合国家现行有关标准的规定。2术语和符号2.1 术语2.1.1 声屏障noisebarrier一种立于噪声源和受声点之间，以降低受声点噪声水平为主要功能的结构物。2.1.2 支撑结构Supportingstructure将声屏障荷载传递至基础的结构，通常为悬臂杆件或门式刚架结构。2.1.3 屏体Barrieracousticcomponent指声屏障中起隔声或吸声等作用的构件。具有吸声效果的屏体为吸声屏，只具有隔声效果的屏体为隔声（反射）屏。2.1.4 吸声帽Sound-absorbingcap声屏障顶部用来增强吸声效果的装置，属于一种特殊的吸声屏体。2.1.5 密封罩板Sealingcoverplate布置在屏体下面或上面，具有包裹屏体边缘、封堵缝隙、避免漏声、装饰和防水等功能的装置。2.1.6 防坠落措施preventingdownfalldevice为避免声屏障上罩板、吸声帽或屏体坠落而安装于声屏障结构上的装置或结构构造。2.1.7 雨水导流板rainguideplate用于将屏体表面雨水导入到桥面或路面的装置。2.1.8 卡件swingwedge用于强化屏体与立柱的贴合程度，兼具有减小声屏障结构的振动，提高其在脉动力作用下的疲劳性能的装置。2.1.9 车致风压荷载windloadinducedbyvehicle当车辆高速经过声屏障近旁时，因脉动风压导致声屏障结构表面压力发生变化而产生的交变风压荷载。2.1.10 抗风压性能windloadresistanceperformance在车致风压与自然风压共同的作用下，声屏障构件不丧失功能且变形不超过允许值的能力。2.1.11 抗冲击性能impactresistance声屏障结构受外界冲击作用下不发生结构整体破坏的能力。2.1.12 直立式声屏障Verticaltypenoisebarrier支撑结构为悬臂杆件，屏体在道路横断面上具有直线造型的声屏障。2.1.13 曲臂式声屏障Bent-posttypenoisebarrier支撑结构为悬臂杆件，屏体在道路横断面上具有折线或曲线造型的声屏障。2.1.14 封闭式声屏障Enclosedtypenoisebarrier支撑结构为门式刚架结构。其中，屏体部分覆盖道路横断面的声屏障为半封闭式声屏障，屏体完全覆盖道路横断面的声屏障为全封闭式声屏障。2.2 符号C一混凝土强度等级；人一材料强度标准值（Nmm2）;人一材料强度平均值（Nmm2）;人一材料强度标准差；力一材料强度设计值（Nmm2）;九一材料性能分项系数；c车致脉动风压系数；占一车辆形状系数；m参与组合的永久荷载数；参与组合的可变荷载数；R结构构件抗力设计值；S荷载效应组合的设计值；So基本雪压；s4按偶然荷载标准值Ad计算的荷载效应值；S”按第j个永久荷载标准值G"计算的荷载效应值;Sk雪荷载标准值；SQik按可变荷载标准值Z计算的荷载效应值；Vf车辆速度；F轨道（或车辆）中心线至声屏障距离；%高度:处的阵风系数；，。结构重要性系数；F第j个永久荷载的分项系数；%第i个可变荷载的分项系数；sl风荷载局部体型系数；r屋面积雪分布系数；生风压高度变化系数；P空气密度；%可变荷载2的组合值系数；Wh第一个可变荷载的频遇值系数；匕第z个可变荷载的准永久值系数;Wo基本风压；Wk作用在声屏障结构上的风压。3基本规定3.0.1声屏障的吸、隔声效果应满足该区域的环评、声学设计及规范要求。3.0.2新建工程在设计时应预留声屏障安装条件；实施声屏障的改造工程应进行相应结构验算。3.0.3声屏障的结构应安全合理，方便安装、维护和保养，经济美观。3.0.4声屏障的结构不应对交通线路及其附属设施的结构和功能产生不利影响。3.0.5当声屏障位于电力设施附近时，应采取可靠措施以符合安全规定。3.0.6当屏体中布置光伏或其他附属系统时，应满足声屏障的基本功能和结构安全。3.0.7声屏障屏体及构件的表面防腐处理应满足防雨、防潮、防霉和防眩的要求，并应满足耐久性要求。3.0.8声屏障结构的支撑构件的防火等级宜高于声学构件的防火等级。封闭式声屏障的钢架应满足防火要求。3.0.9声屏障应定期进行维护和保养，并应定期对声屏障结构的安全进行检查和检测。3.0.10声屏障宜设置防雷接地装置，防雷接地应符合现行国家标准建筑物防雷设计规范GB50057和建筑物防雷工程施工与质量验收规范GB50604的相关规定。4材料4.1 钢材4.1.1 支撑结构用热轧或高频焊接的H型钢应符合热轧H型钢和部分T型钢GB/T11263、结构用高频薄壁焊接H型钢JG/T137的有关规定。4.1.2 吸声屏体采用的冷轧镀锌钢板的力学性能和镀层厚度应符合现行国家标准连续热镀锌钢板及钢带GB"2518的规定。4.1.3 钢材以及钢材用连接材料的设计指标应符合国家标准钢结构设计标准GB50017的规定。4.2 钢筋、混凝土4.2.1 钢筋混凝土构件的混凝土强度等级不应低于C30,预应力混凝土构件的混凝土强度等级不应低于C40o4.2.2 混凝土、普通钢筋的设计指标应符合国家标准混凝土结构设计规范GB50010的规定。4.2.3 活性粉末混凝土性能应符合国家标准活性粉末混凝土GB"31387的规定。4.2.4 活性粉末混凝土棱柱体抗压强度与立方体抗压强度的比值可取为0.8,材料性能分项系数九的取值可为1.45。4.3 铝合金材料4.3.1 屏体采用铝合金板材的力学性能应符合一般工业用铝及铝合金板、带材GB/T3880.13的有关规定，且材料牌号系列不应低于3o4.3.2 铝合金门窗材料应符合铝合金门窗(GB/T8478)的规定。4.3.3 铝合金以及铝合金用连接材料的设计指标应符合国家标准铝合金结构设计规范GB50429的规定。4.4 玻璃、高分子板材4.4.1 屏体用钢化夹胶玻璃性能应满足建筑用安全玻璃第2部分:钢化玻璃GB15763.2和建筑用安全玻璃第3部分：夹层玻璃GB15763.3,且应满足表4.4.1的规定。表441声屏障用玻璃性能指标序号项目单位指标检验标准钢化夹膜1拉伸强度MPa260260GB157632弯曲强度MPa2200N2003拉伸弹性模量MPa6100261004线膨胀系数107W0.50.55使用温度范围-40"100-40706透光率%70"85%7085%742Onin透光率(600Oh何弧灯照射以后透光率降低)%33GB/T119428燃烧性能等级一AAGB86244.4.2 屏体用聚甲基丙烯酸甲酯板可采用浇铸形式或挤出形式进行本体聚合而成，性能要求应满足浇铸型聚甲基丙烯酸甲酯声屏板(GB/T29641)的规定。4.4.3 屏体用聚碳酸酯板应满足表453的规定。表4.4.3聚碳酸酯(PC)板性能指标序号项目单位指标检验标准1拉伸强度MPa260GB/T10402弯曲强度MPa290GB/T93413断裂伸长率%290GB/T10404拉伸弹性模量MPa>2200GB/T10405弯曲弹性模量MPa22200GB/T93416简支梁缺口冲击强度KJm2250GB/T10437线膨胀系数107C6.7GB/T10369维卡软化温度140GB/T163311透光率（透明板）%280GB/T241012透光率下降值（6000h氤弧灯照射）%3GB/T16422.213黄变指数（600Oh氤弧灯照射以后黄度指数增加值）/3GB/T16422.214色差（6000h抗弧灯照射）/6GB/T16422.21542Onm透光率（600Oh筑弧灯照射以后透光率降低）%10GB/T16422.216燃烧性能等级BlGB862417计权隔声量dB25GB/T19889.34.4.4 玻璃、聚甲基丙烯酸甲酯板、聚碳酸酯板的强度标准值人，应根据材料性能试验结果，按下式计算值和试验的最小（两者之中的低值确定。=A-1.645式中：fk材料强度标准值（N/mn?）;，一材料强度平均值（Nmn）;人一材料强度标准差；4.4.5 玻璃、聚甲基丙烯酸甲酯板、聚碳酸酯板的强度设计值应按下式计算。式中：fd材料强度设计值（N/mn?）;fk材料强度标准值（Nmr112）;九一材料性能分项系数，应符合本规范4.4.6条的规定。4.4.6 玻璃、聚甲基丙烯酸甲酯板、聚碳酸酯板材料性能分项系数九的取值，应考虑不同材质的特点和工程经验，并不宜小于表4.4.6的规定值。表4.4.6材料性能分项系数材料类型玻璃聚甲基丙
