公路明洞与棚洞养护指土建结构检查记录表、土建结构技术状况评定标准.docx

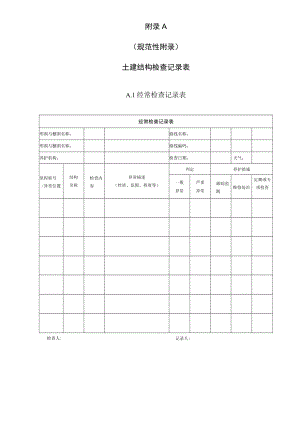

附录A（规范性附录）土建结构检查记录表A.1经常检查记录表经常检查记录表明洞与棚洞名称：路线名称：明洞与棚洞名称：路线编码：养护机构：检查日期：天气：里程桩号/异常位置结构名称检查内容异常描述（性质、范围、程度等）判定养护措施一般异常严重异常跟踪监测维修处治定期或专项检查检查人:记录人:A.2定期（特别）检查记录表定期（特别）检查记录表明洞与棚洞名称：明洞与棚洞名称：路线名称：养护机构：路线编码：上次检查日期：本次检查日期：里程桩号结构名称缺损位置检查内容状况描述（性质、范围、程度等）标度(04)影像或图片（编号/时间）检查人：记录人：（规范性附录）土建结构技术状况评定标准表BJ洞口技术状况评定标准洞口技术状况评定标准状况值技术状况描述O完好，无破坏现象1挡土墙、护坡等有轻微裂缝产生，排水设施存在轻微破坏2坡面崩塌、落石，有零星超出明洞与棚洞防护范围斜，挡土墙、护坡等存在开裂、变形，排水设施存在一定裂损、阻塞3坡面崩塌、落石、泥石流超出明洞与棚洞防护范围，坡而存在明显危石，挡土墙、护坡等有严重开裂、明显的永久变形，排水设施完全堵塞、破坏，排水功能失效4坡面崩塌、落石、泥石流大量超出明洞与棚洞防护范围，坡面有大规模危石，挡土墙、护坡断裂、外倾失稳、部分倒塌表B.2洞门技术状况评定标准状况值技术状况描述O完好，无破坏现象1墙身存在轻微的开裂、起层、剥落2墙身结构局部开裂，墙身轻微倾斜、沉陷或错台，壁面轻微渗水，局部瓷砖脱落，尚未妨害交通3墙身结构严重开裂、错台；边墙出现起层、剥落，混凝土块可能掉落或已有掉落；钢筋外露、受到锈蚀，墙身有明显倾斜、沉陷或错台趋势，壁面严重渗水（挂冰），瓷砖大面积脱落，将会妨害交通4洞门结构大范围开裂、砌体断裂、混凝土块可能掉落或已有掉落；墙身出现部分倾倒、垮塌，存在喷水或大面积挂冰等，巳妨碍交通表B.3洞顶回填技术状况评定标准状况值技术状况描述O符合设计堆载厚度及坡率1洞顶回填少量流失或超载，最不利剖面增减幅度420%,对结构抗冲击能力基本无影响2洞顶回填料部分流失或超载，增减幅度50%,且20%,可能影响结构抗冲击能力3洞顶回填料有大量流失，或坡面崩塌致使增加洞顶堆载，增减幅度50%,对结构抗冲击能力影响较大，或堆载有大体积孤石，粒径超过明洞与棚洞宽度的1/34因坡面崩塌致使增加洞顶大量堆载，已形成自然休止角，或洞顶存在孤石，严重影响结构安全，或堆载有大体积孤石，粒径超过明洞与棚洞宽度的1/2表B.4洞顶拦截（导流）结构技术状况评定标准状况值技术状况描述O完好，无破坏现象1结构存在轻微的缺损、开裂，导流槽内轻度淤积，拦挡墙背后轻度填塞，对结构安全无影响2结构存在缺损、裂缝、剥落，导流槽内淤积，拦挡墙背后填塞，可能影响其拦截和导流功能3结构存在缺损、裂缝、错台，导流槽内重度淤积，拦挡墙背后重度填塞，已影响其拦截和导流功能失效4结构完全损毁或填满，丧失拦截和导流功能，严重影响结构安全注:本分项工程指永久建筑，不含临时拦挡结构。表B.5临河基础技术状况评定标准状况值技术状况描述O基础及地基状况良好1基础无冲蚀现象2出现轻微的下沉、倾斜、滑动等现象，发展缓慢或趋向稳定：基础有局部冲蚀现象、桩基顶段被磨损：3基础冲刷大于设计值，基底冲空面在10%20%以内：桩基顶段被侵蚀、露筋、缩颈，或有环状冻裂4大面积冲刷严重，基底脱空，结构物失稳、倾倒、垮塌，严重影响结构安全；桩基出现结构性裂缝，裂缝宽度超过限值；基底冲刷深度大于设计值，冲空面达20%以上，地基承载力降低，岸坡滑移表B.6洞身主体结构破损技术状况评定标准状况值技术状况描述外荷载作用所致材料劣化所致0结构无裂损、变形和背后空洞材料无劣化1出现变形、位移、沉降和裂缝，但无发展或巳停止发展存在材料劣化，钢筋表面局部腐蚀，混凝土无起层、剥落，对断面强度几乎无影响2出现变形、位移、沉降和裂缝，发展缓慢，内侧墙背后存在空隙，有扩大的可能材料劣化明显，钢筋表面全部生锈、腐蚀，断面强度有所卜.降，结构物功能可能受到损害3出现变形、位移、沉降，裂缝密集，出现剪切性裂缝，发展速度较快；结构混凝土压裂，导致起层、剥落；内侧墙背面存在大的空洞；结构侵入建筑界限，净空不足材料劣化严重，钢筋断面因腐蚀而明显减小，断面强度有相当程度的下降，结构物功能受到损害；边墙混凝土起层、剥落，混凝土块可能掉落或已有掉落4结构发生明显的永久变形，裂缝密集，出现剪切性裂缝，裂缝深度贯穿结构混凝土，并且发展快速；结构混凝土压裂，钢筋出露；内侧墙背面存在大面积空洞：结构侵入建筑界限，净空不足材料劣化非常严重，断面强度明显下降，结构物功能损害明显：由于拱部材料劣化，导致混凝土起层、剥落，混凝土块可能掉落或已有掉落注：本分项包含明洞与棚洞的箱型洞身、内外侧挡墙、顶板、纵横梁、底板、基础等，所有主体受力结构。表B.7简支梁及框架技术状况评定标准状况值技术状况描述0完好12较好，梁体无明显变形，支座处有可见位移或倾转梁体跨中出现明显下挠，支座处有较大位移或倾转3梁体跨中有较大下挠，或产生永久变形，支座处有明显位移或倾转4梁体跨中严重下挠，已产生永久变形，支座变形受力条件发生破坏注：本分项主要评价简支梁及框架的整体稳定性，其结构破损仍需按照表B.6执行。表B.8结构渗漏水技术状况评定标准状况值技术状况描述0无渗漏水1衬砌表面存在湿渍、浸渗，对行车无影响2顶部、侧墙有滴漏，顶部、边墙因渗水少量挂冰，边墙脚积冰，不久可能会影响行车安全3顶部、侧墙有线流，顶部因渗水形成较大挂冰、胀裂，或涌水积冰至路面边缘，影响行车安全4顶部、侧墙有大股渗水、挂冰，严重影响行车安全表B.9路面技术状况评定标准状况值0技术状况描述路面完好1路面有浸湿、轻微裂缝、落物等，引起使用者轻微不舒适感2路面有局部的沉陷、隆起、坑洞、表面剥落、露骨、破损、裂缝，轻微积水，引起使用者明显的不舒适感，可能会影响行车安全3路面出现较大面积的沉陷、隆起、坑洞、表面剥落、露骨、破损、裂缝、积水严重等，影响行车安全；抗滑系数过低引起车辆打滑4路面出现大面积的明显沉陷、隆起、坑洞，路面板严重错台、断裂、表面剥落、露骨、破损、裂缝，出现漫水、结冰或堆冰，严重影响交通安全，可能导致交通意外事故表BJO检修道（人行道）技术状况评定标准状况值技术状况描述定性描述定量描述O护栏、路缘石及检修道面板均完好1护栏变形，路缘石或检修道面板少量缺角、缺损，金属有局部锈蚀，尚未影响其使用功能护栏、面板、路缘石损坏长度o%,缺失长度%2护栏变形损坏，螺栓松动、扭曲，金属表面锈蚀，部分路缘石或检修道面板缺损、开裂，部分功能丧失，可能会影响行人和交通安全护栏、面板、路缘石损坏长度10%且420%,缺失长度A3%且410%3护栏倒伏、严重损坏，侵入限界，路缘石或检修道面板缺损开裂或缺失严重，原有功能丧失，影响行人和交通安全护栏、面板、路缘石缺失率20%,缺失长度10%表B.11洞内排水设施技术状况评定标准状况值技术状况描述O设施完好，排水功能正常1结构有轻微破损，但排水功能正常2轻微淤积，结构有破损，暴雨季节出现溢水，可能会影响交通安全3严重淤积，结构较严重破损，溢水造成路面局部积水、结冰，影响行车安全4完全阻塞，结构严重破损，溢水造成路面积水漫流、大面积结冰，严重影响行车安全表B.12吊顶及预埋件技术状况评定标准状况值技术状况描述O吊顶完好1存在轻微变形、破损、浸水，尚未妨碍交通2吊顶破损、开裂、滴水，吊杆等预埋件锈蚀，尚未影响交通安全3吊顶存在较严重的变形、破损，出现涌流、挂冰，吊杆等预埋件严重锈蚀，可能影响交通安全4吊顶严重破损、开裂甚至掉落，出现喷涌水、严重挂冰，各种预埋件和悬吊件严重锈蚀或断裂，各种桥架和挂件出现严重变形或脱落，严重膨响行车安全注：本分项含各种灯具、通风机等拱顶设备的悬吊结构评定。表B.13内装饰技术状况评定标准状况值技术状况描述定性描述定量描述O内装饰完好1个别内装饰板或瓷砖变形、破损，不影响交通损坏率10%2部分内装饰板或瓷砖变形、破损、脱落，对交通安全有影响损坏率10%,且420%3大面积内装饰板或瓷砖变形、破损、脱落，严重影损坏率20%响行车安全表B.14交通标志标线技术状况评定标准状况值技术状况描述定性描述定量描述O完好1存在脏污、不完整，尚未妨碍交通损坏率410%2存在脏污、部分脱落、缺失、变形，可能会影响交通安全损坏率10%,且420%3大部分存在脏污、脱落、缺失、变形侵限，影响行车安全损坏率20%
