XX电气产品股份有限公司TBB（Z）系列高压并联电容器分组自动补偿装置使用说明书（2023年）.docx

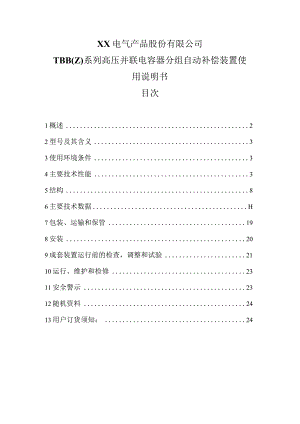

XX电气产品股份有限公司TBB(Z)系列高压并联电容器分组自动补偿装置使用说明书目次1概述22型号及其含义33使用环境条件34主要技术性能35结构86主要技术数据H7包装、运输和保管198安装209成套装置运行前的检查，调整和试验2110运行、维护和检修2311安全警示2312随机资料2413用户订货须知：241概述TBB(Z)高压并联电容器分组自动补偿装置(以下简称装置),是我公司在原TBBlo(6)高压并联电容器补偿成套装置的基础上研究开发成功的新一代高压无功自动补偿装置。本装置根据需要补偿的无功总量，按要求将电容器分成若干组(等容量或不等容量)，采用高压电容器投切专用真空接触器或真空断路器和DWZK电压无功自动控制装置实现对高压电容器组的自动投切，DWZK自动根据采集到的电网电压和无功功率及功率因数方便、灵活地控制电容器的投入量，保持电网最佳的电压质量和无功状况，充分提高高压并联电容器的使用效率。在大多数场合下，它将取代TBBlO(6)高压并联电容器补偿装置，在电力系统中得到广泛应用。TBB(Z)系列高压无功自动补偿装置适用于各发电厂、大型厂矿及电力系统工频6IOkV的三相电力系统和35IIOkV各级变电站的IOkV母线端，用以调整、平衡变电站网络电压，提高功率因数，降低损耗，提高电力设备的利用率和提高供电质量。在此值得一提的是，由于TBB(Z)系列高压无功自补偿装置采用了我公司集多年生产变电站VQC电压无功自动补偿控制装置的经验，采用最先进的计算方法和最新的电脑芯片研制的DWZK-II(数字屏)、DWZK-III(液晶屏)型电压无功自动控制装置，ZCBK高压电容器自动控制保护装置、WZK户外高压电容器自动控制装置，它具有采样时间短、运算快捷、投切反应迅速、抗干扰能力强、可靠性高、寿命长的特点。在负荷变化较频繁的地区，与普通TBB电容器并补装置相比，新一代TBB(Z)将大大提高电容器补偿装置的使用效率和提高经济效益。所以特别适用于冶金、钢铁、水泥、化工、机械及交通等行业6IokV电力系统的无功变化较大，工况较为复杂的场所，是本公司的拳头产品。本产品符合GB50227-1995并联电容器装置设计技术规范和DL/T604高压并联电容器装置订货技术条件等标准的要求。2型号及其含义tbbz口匚一口仁-三W为户外装置缺省为户内装置K为开口三角电压保护C为电压差动保护L为中线不平衡电流保护A为单星形接线B为双星形接线单台电容器额定容量(KVar)装置电容器额定总容量(Kvar)装置额定电压(kV)装置电容器分组数(1-8)分组自动投切型并联电容器装置3使用环境条件3.1 海拔高度：运行地区的海拔高度不超过100Om。3.2 环境温度:户内5。C+40°C；户外-40oC+45°C03.3 月平均最大相对湿度：90%(户内)。3.4 耐地震能力：地震烈度不超过8度。3.5 化学物理条件：安装运行地区无剧烈机械振动，无腐蚀性气体和蒸汽，无导电性爆炸性尘埃。3.6 安装地点电源波形畸变率和谐波过电压满足国家有关的规定。3.7 安装：安装倾斜度不超过5度。注：高原和特殊环境产品另行商定。4主要技术性能4.1 装置能在1.1倍额定电压的稳态过电压下长期运行。4.2 装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行，这一过电流是由高至1.1额定电压的过电压和谐波共同作用的结果(如果电容正偏10%则过电流为1.43)o4.3 在4.1条及4.2条规定限度内的过电压和过电流下运行时，装置的总容量应不超过1.35倍额定容量。4.4 电容器组的实侧电容与其额定电容之差在-5%+10%范围之内，当容量偏差+10%时，上述4.2条过电流可能达到1.43倍。4.5 装置在运行中工频加谐波的过电压产生的过电流不能超过4.2条的规定值。装置在不高于1.1倍额定电压下长期运行时，包括所以谐波分量在内的电压峰值不能超过1.2倍额定电压。4.6 装置(成套)主开关采用无重击穿的高压断路器，并装有氧化锌避雷器，以限制投切电容器组时产生的操作过电压。6kV、IOkV装置选用真空接触器、真空断路器或SF6型断路器来作分组电容器的投切开关。对于小电容量的电容器组，且需分组投切的采用真空接触器，对于大电容量的电容器组应采用真空断路器或SF6型开关。4.7 装置选用CKGKL型干式空心电抗器接装置电源侧或CKSG型铁心电抗器接装置中性点侧，用以限制合闸涌流，抑制高次谐波，改善网络电压波形。额定电抗率为0.11%的电抗器用于限制合闸涌流。额定电抗率56%(Xc)电抗器用于抑制5次及以上谐波和限制合闸涌流。额定电抗率为1213%(Xc)者用于抑制3次及以上谐波和限制合闸涌流。4.8 装置选用FD型放电线圈(或电压互感器)，可在5s内将电容器组的剩余电压自额定电压峰值降至50V电压以下。4.9 装置采用的BFM(BAM)型并联电容器实测电容偏差不超过额定值的-5%+10%,损耗角正切值在额定电压和温度为20摄氏度时小于0.0003。电容器能在1.1倍额定电压下长期运行,能在电压升高及高次谐波共同作用引起的1.3倍额定电流下运行。额定容量100千乏的产品，在电容器内可串接内熔丝，以保护电容器故障损坏，但应在订货时提出。4.10 根据系统及用户的需要，装置可采用就地控制或主控制室集中控制，或自动控制等方式。4.11 装置采用单台电容器熔断器保护为电容器故障第一级保护，(集合式电容器补偿装置以内熔丝为第一级保护)，开口三角电压、电压差动、中线不平衡电流保护作为后备保护，此外装置还设有过流、速断、过压、失压保护。这些保护的实现选用本公司生产的ZWK高性能微机电容器保护监控装置（或继电器保护），以实现对电容器继电保护的要求。4.12 自动控制装置技术性能如下：TBB（Z）成套装置可配置我公司生产的以下5种自动控制器（装置）：DWZK-II控制装置：控制2台主变、2段母线共4组电容器，数码管显示。DWZKIII控制装置：控制2台主变、2段母线共6组电容器（或不控主变、控制12组电容器），液晶屏显示。ZCBK控制保护装置：控制2段母线共8组电容器、（带保护），液晶屏显示。WZKII控制保护装置：控制1段母线共2组电容器（带保护），液晶屏显示。WZKI控制保护装置：控制1段母线共1组电容器（带保护），数码管显示。 DWZK-II（III）控制装置输入电量参数：输入电压：0-2（X）V输入电流：O-IOA输入阻抗电压输入阻抗：90K电流输入阻抗：0.05测量精度：电压、电流：小于等于0.5%功率：小于等于3%时钟：小于等于lsd控制输出触点容量：AC220VIOA长期接通。©工作电源：交流电压：220V±20%50HZ±3%直流电压：220V±20%或IlOV±20%安全性能：在没有电气联系的任意端子间及端子与外壳之间，绝缘电阻：大于20MQ,绝缘强度：AC2500VImino控制策略：控制策略有两种方式：电压、无功、时段控制和电压、功率因素、时段控制。因篇幅较大，详细说明见DWZKII(III)使用说明书。 ZCBK控制保护装置输入电量参数：输入电压：0-2OoV输入电流：O-IOA输入阻抗电压输入阻抗：90K电流输入阻抗：0.05测量精度：电压、电流：小于等于0.5%功率：小于等于3%时钟：小于等于lsd控制输出触点容量：AC220VIOA长期接通。©工作电源：交流电压：220V±20%50HZ±3%直流电压：220V±20%或UoV±20%安全性能：在没有电气联系的任意端子间及端子与外壳之间，绝缘电阻：大于20M。，绝缘强度：AC2500VImino控制策略：控制策略有两种方式：电压、无功、时段控制和电压、功率因素、时段控制。因篇幅较大，详细说明见RCBK使用说明书。保护方式：过压保护、欠压保护、开口三角电压保护、不平衡电流保护、两段过电流保护等等。WZK1(11)控制装置输入模拟量：电压模拟量：220V80%120%,波形为正弦波，总畸变不大于10%；电流模拟量：5A10%100%；(电流互感器二次侧电流小于0.5A定货时应告知）频率：50HZ,允许偏差±1.5HZ;阻抗：电压回路大于20KQ,电流回路小于O.1Q；功耗：小于等于5W；继电器触点容量：AC220V、IOA长期接通；安全性能绝缘电阻：正常条件下不小于IOMQ,湿度条件下（温度45C相对湿度90%）不低于IM；绝缘强度：AC2500V50HZ,IMin0测量精度电压、电流：±0.5%；无功功率：3级；功率因素：3级。时间精度时钟小于IS/do控制策略：控制策略有多种方式：电压、无功控制；功率因素、无功控制与电压、时间控制等等。因篇幅较大，详细说明见WZKI（II）使用说明书。保护方式：过压保护、欠压保护、开口三角电压保护、差动电压保护、不平衡电流保护、两段过电流保护等等。4.13 分组投切的电容器并联补偿装置总标称容量为60012000千乏，根据用户负荷状况，按不同容量规格，将电容器设计成多个小组（16个），选用以上几种自动控制装置，按电压、无功实时状况指令真空接触器或断路器对电容器组进行投切。以达到合理调节电压、补偿无功的目的。4.14 为满足频繁投切的要求，投切开关一般采用真空接触器，但投切特性必须满足GB7675-87交流高压真空断路器的开合电容器组试验的要求。装置的主进线开关须采用高压真空断路器或六氟化硫断路器。5结构TBB（Z）高压无功自动补偿装置（成套）由主开关柜（高压开关柜）和若干组TBB高压并联电容器补偿成套装置和DWZK控制柜组成。每组TBB高压并联电容器补偿装置内含高压真空接触器（或断路器）、电压互感器、电流互感器（选用）、抗涌流或抗谐波（选用）的干式空芯（或铁芯）电抗器、电容器、氧化锌避雷器、单台电容器保护用熔断器及钢构架（或柜体）等。双星形结构还包括中性线不平衡电流保护用电流互感器。5.1 根据并联电容器组结构的不同可分为构架式、拼装式、户内柜式、集合式组成。5.1.1 构架式电容器组包括进线构架和电容器构架。整个装置构架分成若干个板块，然后在现场进行组装。进线构架内装设放电线圈、接地开关和氧化锌避雷器。双星形接线者还有中线不平衡电流保护用电流互感器。电容器构架包括并联电容器、单台电容器保护用熔断器。5.1.2 拼装式拼装式并联电容器装置与构架式不同之处就是将装置按放电线圈柜，电容器柜拼装成柜型，在工作现场只需拼柜即成。整个装置设有机械、电气闭锁。5.1.3 户内柜式电容器组按不同容量规格，由一台进线柜和一至数台电容器柜组成。进线柜内装设放电线圈、接地开关、氧化锌避雷器。电容器柜内包括并联电容器、单台电容器保护用熔断器。5.1.4 集合式是由集合式并联电容器配以放电线圈、氧化锌避雷器、电抗器、接地开关所组成。放电线圈安装在集合式电容器或电抗器架之上。装置的额定容量由集合式电容器额定容量所决定。5.2 串联电抗器的接线串联电抗器有三种型式即干式空芯串联电抗器、干式三相串联电抗器和油浸三相串联电抗器。按照接线方案的要求可安装在电容器组之前，或电容器组之后。即装置的电源侧，或装置的中性点侧。5.3 最常见的几种主接线图如下cire
