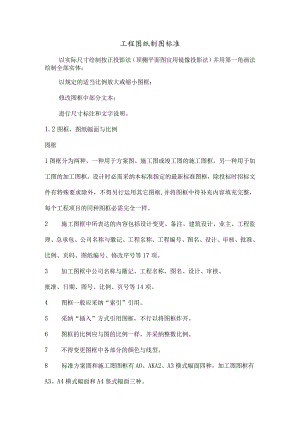

工程图纸制图标准以实际尺寸绘制按正投影法（顶棚平面图宜用镜像投影法）并用第一角画法绘制全部实体；以规定的适当比例放大或缩小图框；修改图框中部分文本；进行尺寸标注和文字说明。1.2图框、图纸幅面与比例图框1图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框。设计时必需采纳本标准指定的最新标准图框，除投标时招标文件有特殊要求除外，不得另行运用其它图框,并将图框中待补充内容填充完整，每个工程项目的同种图框必需完全一样。2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称与徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。3 加工图框中公司名称与徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。4 图框一般应采纳“索引”引用。5 采纳“插入”方式引用图框，不行以将图框炸开。6 图框的比例应与图的比例一样，并采纳整数比例。7 不得变更图框中各部分的颜色与线型。8 标准方案图和施工图图框有AO、AKA2、A3横式幅面四种，加工图图框有A3、A4横式幅面和A4竖式幅面三种。图纸幅面1 各种图纸的幅面尺寸（高义宽）标准为：AO-841X1189,图框尺寸距边尺寸10,装订线尺寸25；Al-594X841,图框尺寸距边尺寸10,装订线尺寸25；;A2420X594,图框尺寸距边尺寸10,装订线尺寸25；A3297X420,图框尺寸距边尺寸5,装订线尺寸25；A4210X297,图框尺寸距边尺寸5,装订线尺寸25。2 图纸的短边不得加长，A3-AO的长边可以加长，其中A3和AI以210的倍数加长，A2和AO以149的倍数加长。3 一般A3-A0图纸采纳横式幅面装订，A4图纸采纳竖式幅面装订,投标的方案图和施工时的施工图采纳A3横式幅面装订，加工图和存档图采纳A4竖式幅面装订。4 方案图、施工图建议以Al、A2、A3幅面打印输出，其中封页、书目、设计说明以A3幅面打印输出，加工图建议以A4幅面打印输出,必需运用设计部统一的标准图框。图样比例1 常用比例缩小比例：1：1、1：2、1：5、1：10、1：20、1：50、1：100、1：150、1：200、1：500、1：1000放大比例：5：1、4：1、2.5：1、2：12 可用比例1：3、1：4、1：6、1：15、1：25、1：30、1：40、1：60、1：80、1：250、1：300、1：400、1：6003 建议图纸输出的图幅与图框扩大比例序号图纸名称输出图幅图框扩大比例1封面、图纸书目、设计说明书A31：14平面图、立面图、剖面图Al、A2、A31：20、1：50、1：100、1：200、1：5006分格大样图Al、A2、A31：5、1：8、1：10、1：208节点图Al.A2、A31：1、1：2、1：4、1：5、1：8、1：109埋件图、编号图Al、A2、A31：20、1：50、1：100、1：200、1：50011加工图、组装图A3、A41：1、1：2、1：4、1：5、1：8、1：1012断面模图A3、A42：1、4：1、5：1、1：1、1：2、1：4、1：54绘图比例优先选用常用比例；一个图样应选用一种比例，依据专业制图须要，同一图样可选用两种比例；比例应注写在标题栏内,无标题栏宜注写在图名的右侧，字的基准线应取平，比例的高宜比图名的字高小一号或二号。1.3线型、笔宽与计算机图层设置图线标准1图线的宽度(b)(mm)：线名线宽比线宽组粗线b2.01.41.00.70.50.35中粗线O.5b1.00.70.50.350.250.18细线0.25b0.50.350.250.182机械制图的图线标准代号NO名称线型图线宽度一般应用01实线粗实线Ab可见轮廓线、可见过渡线细实线Bb/4尺寸线、尺寸界线、剖面线、弯折线、引出线、协助线02虚线Fb/4不行见轮廓线、不行见过渡线04点画线细点画线Gb/4轴线、对称中心线、轨迹线粗点画线B有特殊要求的线或表面的表示线05双点画线Kb/4相邻协助零件的轮廓线、极限位置的轮廓线，假想投影的轮廓线基本线型的变形波浪线Cb/4断裂处的边界线，剖视与视图的分界线图线的组合双折线.Db/4断裂处的边界线3建筑制图的图线标准代名称线型图一般应用号N线O宽,度Ol实线粗实线b平面图中、剖视图中，被剖切的的主要建筑构造或构配件的轮廊线建筑立面图的外轮廊线建筑构造详图中，被剖切主要部分的轮廊线建筑构配件详图中，构配件的外轮廊线中实线b/2平面图中、剖视图中，被剖切的的次要建筑构造或构配件的轮廊线建筑平面图、立面图、剖视图中建筑配件的轮廊线建筑构造详图和建筑构配件详图中的一般轮廊线细实线b/4小于b/2的图形线、尺寸线、尺寸界线、图例线、索引符号和标高符号等02虚线中虚线b/2建筑构造和建筑构配件中不行见的轮廓线、平面图中的起重机轮廊线、拟扩建的建筑物轮廊线细虚线b/4图例线、小于b/2的不行见轮廊线04占八、细点b/4定位轴线，对画线画线称线，中心线粗点画线B起重机轨道线05双点画线b/4原有结构的轮廓线基本线型的变形波浪线b/4不需画全的断开界线、构造层次的断开界线图线的组合断裂线/Izb/4不需画全的断开界计算机图层与图线设置标准1计算机制图的线宽b选用O.5mm的线宽组的线宽系列中1.0（特粗线）、0.7（加粗线）、0.5（粗线）0.35（中粗线）、0.25（中线）、0.18（细线）、0.13（细线）中选取。2机械制图的计算机图层与图线的设计应按表中的规定执行序号层名层名代号颜色线型线宽备注A2-A4AO-Al107（白）0.180.25图框2标注BZ1（红）Continuous0.130.25尺寸标注，引出线，索引3文字WZ2（黄）仿宋GB2312除尺寸标注外的全部文字4中心线ZX1（红）CENTER0.130.18定位轴线，对称线5细虚线XX6（洋红）HIDDEN0.130.18轮廓线6填充TC4（青）Continuous0.130.18图例填充7折断线ZD101（浅绿）Continuous0.130.18波浪线、双折线8双点划线SH9（浅灰）DIVIDE20.130.18假想线9轮廓线（基础）SS5（蓝）Continuous0.400.50轮廓线10粗点划线CH8（深灰）CENTER0.400.50有特殊要求的线或表面的表示线3建筑制图的计算机图层与图线的设计应按表中的规定执行序号层名层名代号颜色线型线宽备注A2-A4AO-Al107（白）Continuous0.180.13图框2标注BZ1（红）Continuous0.130.25尺寸标注，引出线，索引34文字WZ2（黄）仿宋GB2312除尺寸标注外的全部文字中心线ZX1（红）CENTER0.130.18中心线、定位轴线、对称线5细虚线XX6（洋红）HIDDEN0.130.18轮廓线特殊是窗大样的洞口线6填充TC4(W)Continuous0.130.18图例填充7配件PJ4（青）Continuous0.130.18配件、芯管、埋件8折断线ZD101（浅绿）Continuous0.130.18波浪线、双折线、次要线条9双点划线SH9（浅灰）DIVIDE20.130.18假想线10中实线（运用层）USER7（白）Continuous0.250.35平面图中、剖视图中，被剖切的的次要建筑构造或构配件的轮廊线建筑平面图、立面图、剖视图中建筑配件的轮廊线、立面分格线、建筑构造详图和建筑构配件详图中的一般轮廊线11型材层XC3（绿）Continuous0.250.35钢铝型材、花岗岩石材等12中虚线ZXX40（桔黄）Continuous0.250.35建筑构造和建筑构配件中不行见的轮廓线、平面图中的起重机轮廊线、拟扩建的建筑物轮廊线13基础SS5（蓝）Continuous0.400.50节点图的碎边界，立面图的转角线、轮廓线、平面图中的主体结构14参考REF8（灰）Continuous存放参考线条4图纸的图框线线宽为O.7mm,标题栏外框线线宽为0.7mm,标题栏分格线线宽为0.13mmo立面图的地坪线为0.7mmo5点画线、双点划线的线段长度和间隔，在一套图纸中宜相等或相近似。1.4文字与尺寸标注文字标注1 图纸上的汉字应采纳国家正式公布推行的简化字，所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号清晰正确。2 图纸与说明中的汉，字宜采纳长仿宋体，文字的字高应从如下系列中选用：3.5、5、7、10、14、20mm（如采纳更大的字、其高度按L414的比值递增）；宽度是高度的0.7倍。3 文字标注应尽量具体，特殊是对材料、工艺、安装质量、定位、阅读索引等方面的说明。4 全部文字标注的文字样式名称均为仿宋体（HS）,字体名为仿宋GB2312,字体样式为常规，宽度比例为0.7,高度按相关规定执行，倾斜角度为0。5 图框中和图纸中的文字高度（单位mm）如下表图幅图幅AO图幅Al图幅A2图幅A3图幅A4图框中文字高度7553.53.5图纸中文字高度7553.53.56 指引文字标注放置在引出线的前面或后面，应排列整齐，分布匀称，其中文字标注的引出线由AUTOCAD指令LEADER产生，引出
