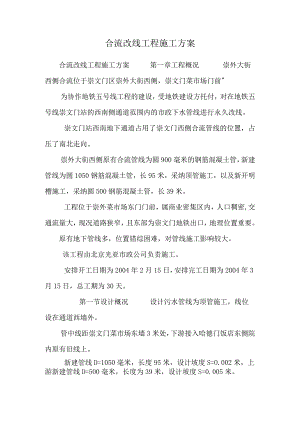

合流改线工程施工方案合流改线工程施工方案第一章工程概况崇外大街西侧合流位于崇文门区崇外大街西侧，崇文门菜市场门前"为协作地铁五号线工程的建设，受地铁建设方托付，对在地铁五号线崇文门站的西南侧通道范围内的市政下水管线进行永久改线。崇文门站西南地下通道占用了崇文门西侧合流管线的位置，占压了南北走向。崇外大街西侧原有合流管线为圆900毫米的钢筋混凝土管，新建管线为圆1050钢筋混凝土管，长95米，采纳顶管施工，以及新开明槽施工，采纳圆500钢筋混凝土管，长39米。工程位于崇外菜市场东门门前，属商业密集区内，人口稠密,交通流量大，现况道路狭窄，且东部为崇文门地铁出口，地理位置重要。原有地下管线多，位置错综困难，对管线施工影响较大。该工程由北京光亚市政公司负责施工。安排开工日期为2004年2月15日，安排完工日期为2004年3月15日，总工期为30天。第一节设计概况设计污水管线为顶管施工，线位设在通道西墙外。管中线距崇文门菜市场东墙3米处，下游接入哈德门饭店东侧院内原有旧线上。新建管线D=1050毫米，长度95米，设计坡度S=O.002米，上游新建管线D=500毫米，长度为39米，设计坡度S=0.005米。依据管径大小，检查并选用PT03-J02,PT03-Y04及PT06-07型跌水井。其次节工程特点1.地下管线困难：本工程处于崇文门菜市场门前，东侧为崇文门地铁站，南侧为新世界商场，现况管线错综困难，施工前应对现场进行仔细细致的调查。对实际发生和其它管线冲突，需刚好与建设单位及监理单位进行协商并作洽商变更。2.受施工现场条件限制，在改线线位上有临时房屋店铺、菜市场东门台阶及崇外菜市场商铺楼房，而管线的沟槽深度为5.2米，不具备开槽条件，所以改为顶管施工。3 .顶管坑位置设在崇文门菜市场门前台阶处，采纳南北双方向顶进法施工，施工时需拆除门前的台阶并复原。拆除范围长6米，宽2米。4 .新建1号检查井设在崇文门菜市场及新世界商场中间区间路上，需掘路施工，掘补沥青混凝土面积6*5平方米。且在旧线上做新井，需采纳竖井工作坑的施工工艺施工。但该工作坑位置处于沥青道路中间，距北侧路缘石5米处，新做1号检查井底高程距地面5米余，按竖井工作坑工字钢加木板支撑施工唯恐因土方塌方给现况沥青道路造成肯定的损坏，那时势必给交通和市政等部们造成不行估量的损失。施工单位提出采纳平安牢靠的地铁工艺一竖井锚喷早强混凝土的方法施工。5 .新开沟槽及顶管工作坑位.
