XX老城区XX地块居住项目XX楼水暖图纸会审记录（2023年）.docx

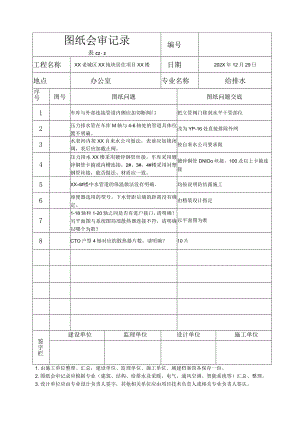

图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称给排水序号图号图纸问题图纸问题交底1车库与外部连接管道内侧应加切断阀门把立管阀门移到水平干管部位2压力排水管在车库M轴与4-6轴处的管道具体位置不明确。改为YP-16处直接排除外网3水表间内按XX自来水公司做法，表前应加锁闭阀，表后应加截止阀。按自来水公司要求做4压力排水XX楼采用镀锌钢管丝接，车库采用镀锌铜管卡箍或沟槽连接，2#、3#、4#楼采用衬塑钢管丝接，能否做法、材质应一致。镀锌铜管DNlOo丝接，100及以上卡箍连接5XX-4#楼中水管道的保温做法没有明确。均按说明防结露施工6座便器选用的型号，下水管距后墙的距离没有确定。由精装设计指定71-18轴和1-20轴之间是否有进户接口，请明确？另平面图与系统图局部散热器连接不符，请明确以哪个为准？以平面图为准8CTO户型4轴对应的散热器片数，请明确？10片签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称暖通序号图号图纸问题图纸问题交底1暖施OOlXX楼消防箱单箱200X750X160,双栓（2#、3#、4#）为1800X700X160栓口不能朝外。双栓统一为2000X160,单栓800X650×240,栓口侧向安装。2暖施202XX楼地下一层采暖支管管径多大？DN203XX4#楼采暖管井与原供暖处提供做法不相符。按供暖提供资料安装。4XX楼管材采用PPR管，2#、3#、4#楼管材采用铝塑PPR复合管，能否把材料做法一致？均为铝塑PPR管、热熔连接，按XX暖气安装大样做。5XX4#楼管井保温做法能否能否换成橡塑材料？如市场能采购到耐高温材料也可以。61-18轴和1-20轴之间是否有进户接口，请明确？另平面图与系统图局部散热器连接不符，请明确以哪个为准？以平面图为准7CTo户型4轴对应的散热器片数，请明确？10片8签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2 .图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3 .设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。
