花岗岩石粉替代UHPC中部分硅灰及水泥试验方案.docx

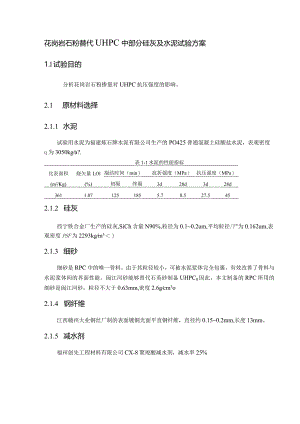

花岗岩石粉替代UHPC中部分硅灰及水泥试验方案1.l试验目的分析花岗岩石粉掺量对UHPC抗压强度的影响。2.1 原材料选择2.1.1 水泥试验用水泥为福建炼石牌水泥有限公司生产的PO425普通混凝土硅酸盐水泥，表观密度q为3050kgn?.表1-1水泥的性能指标比表面积烧矢量LOl凝结时间（min）抗折强度（MPa）抗压强度（MPa）(m2Kg)(%)初凝终凝3d28d3d28d3611.071251855.78.527.5452.1.2 硅灰西宁铁合金厂生产的硅灰,SiCh含量N90%,粒径为0.10.2um,平均粒径/尸为0.162um,表观密度PSF为2293kgm3）2.1.3 细砂细砂是RPC中的唯一骨料。由于其粒径较小，可被水泥浆体完全包裹，有效改善了骨料与水泥浆体间的界面性能。闽江河砂能够替代石英砂制备UHPC0因此，本文制备的RPC所用的细砂是闽江河砂，粒径不大于0.63mm,密度2.6gcm3o2.1.4 钢纤维江西赣州大业钢丝厂制的表面镀铜光面平直钢纤维，直径约0.150.2mm,长度13mm。2.1.5 减水剂福州创先工程材料有限公司CX-8聚竣酸减水剂，减水率25%2.1.6 水采用日常饮用水，其质量符合国家标准混凝土拌合用水标准（JGJ63-89）的要求。2.1.7 花岗岩石粉花岗岩石粉是石材加工过程中产生的废料。花岗岩石粉的矿物组成是与花岗岩相同的，主要成分由惰性材料组成。石材在开采、加工等过程中会产生大量的固体废弃物，这些废弃物对土地、农田、水源等的危害很大、产生了严重的环境污染。在目前，我国花岗岩石粉主要用于制造建筑材料砖、预制花岗石板以及作为填充料在混凝土中使用。对于花岗岩石粉填充效应以及在蒸压养护条件下的化学反应机理的研究相对较少。2.2 配合比试验方案表21UHPC配合比配合比方案钢纤维掺量水胶比胶凝材料细砂减水剂水泥硅灰A2.50%0.1810.31.20.025表22用花岗岩石粉替代部分硅灰的UHPC配合比配合比方案钢纤维掺量水胶比胶凝材料石粉细砂减水剂水泥硅灰B-I2.50%0.1810.250.051.20.025B-20.20.1B-30.150.15表2-3用粉煤灰替代部分硅灰的UHPC配合比配合比方案钢纤维掺量水胶比胶凝材料粉煤灰细砂减水剂水泥硅灰C-I2.50%0.1810.250.051.20.025C-20.20.1C-30.150.15表2-4用花岗岩石粉和粉煤灰替代部分硅灰的UHPC配合比配合比钢纤维水胶比胶凝材料石粉粉煤灰细砂减水剂方案掺量水泥硅灰D-I2.50%0.1810.20.050.051.20.025D-20.150.10.05表2-5用花岗岩石粉替代部分胶凝材料的UHPC配合比配合比方案钢纤维掺量水胶比胶凝材料石粉细砂减水剂水泥硅灰E-I2.50%0.180.950.2850.0651.20.025E-20.90.270.13E-30.850.2550.195E-40.80.240.262.3 抗压性能试验2.3.1 试件设计水泥胶砂强度检测方法（ISo法）GB/T17671-1999采用40mm×40mm×160mm作为水泥砂浆抗压强度的标准试件。建筑砂浆基本性能试验方法标准JGJ/T70-2009采用边长70.7mm的立方体作为建筑砂浆抗压强度的标准试件。杜任远认为由于尺寸效应的原因，不宜推荐边长为70.7mm和40mm的立方体作为RPC的抗压强度的测试试件，尤其是40mm的立方体。建议采用边长为100mm的立方体试件测试RPC的抗压强度上-作为RPC材料的标准强度，用于RPC结构的设计计算。表3-1RPC抗压试件参数试件编号试验内容试件尺寸m试件数量/个A3B-I3B-23B-33C-I3C-23100×100×100C-33D-I3D-23E-I3E-23E-33E-43试件钢纤维掺量均为2.5%,80摄氏度热水养护。2.3.2 混凝土立方体抗压强度试验方法混凝土立方体抗压强度试验根据GB/T50081-2002按混凝土试件的试验方法进行。根据试件强度不同分别采用由长春试验机厂生产的5000kN和2000kN试验机。具体试验操作为先将试件安放在试验机的下垫板上，试件承压面与成型时的顶面垂直，试件中心与试验机下垫板中心对准。开动试验机，连续而均匀地加载，加载速度为1.0MPa/S。
