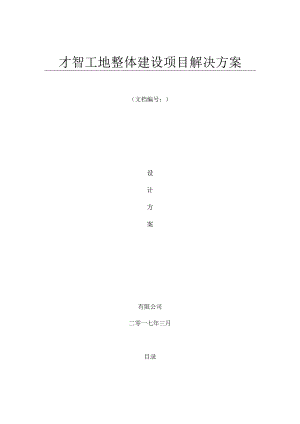

才智工地整体建设项目解决方案（文档编号：）设计方案有限公司二零一七年三月目录第一章背景与需求-11.2 业务现状-2-1.3 需求分析-2-1.3.1 业务需求-2-1.3.2 系统需求-3-1.4 总体目标-3-第二章系统总体思路-4-2.1 设计思想-4-2.2 设计原则-4-2.3 设计依据-4-2.4 设计思路-6-第三章系统总体设计-7-3.1 总体架构-7-3.1.1 系统拓扑-8-3.1.2 系统组成-8-3.2 系统特点-9-3.2.1 全网络覆盖-9-3.2.2 综合监控，全面集成-9-3.2.3 易于扩展，复用便捷-10-3.2.4 专业软件，管控一体-10-第四章前端感知系统-H-4.2 视频监控子系统-12-4.2.1 需求分析124.2.2 系统设计-13-4.2.3 系统组成-14-4.2.4 前端部署-16-4.2.5 前端配套-19-4.2.6 系统特点-21-4.3 塔吊平安管理系统-22-4.3.1 需求分析-22-4.3.2 系统设计-24-4.3.3 系统组成24-4.3.4 功能介绍-25-4.3.5 系统特点-28-4.4 环境监测系统-29-4.4.1 需求分析-29-4.4.2 系统设计-29-4.4.3 系统组成324.4.4 系统特点-34-第五章传输网络-35-5.1.2设计要求-35-5.2传输网络具体设计-35-5.2.1 无线网络设计-35-5.2.2 视频监控网络设计-39-第六章监控中心-41-6.1 存储子系统-41-6.1.1 存储结构设计-41-6.1.2 存储设计原则-41-6.1.3 存储牢靠性设计-42-6.1.4 存储热备设计-42-6.1.5 存储空间计算-43-第七章管理平台-45-7.1 平台总体架构-45-7.2 工地管理可视化平台构成-46-7.3 工地管理可视化平台特点-47-7.4 工地管理可视化平台管理功能-48-第八章胜利案例-65-附录一关键设备介绍-67-8.1 碗型鹰眼-67-8.1.3产品优势-69-8.2 热成像摄像机-70-8.3 HKTC塔机平安监控管理系统-73-8.3.1 产品介绍-73-8.3.2 产品功能-76-8.3.3 产品优势-79-第一章背景与需求1.1 应用背景建筑行业是我国国民经济的重要物质生产部门和支柱产业之一,在改善居住条件、完善基础设施、吸纳劳动力就业、推动经济增长等方面发挥着重要作用。与此同时，建筑业也是一个平安事故多发的高危行业。近年来，在国家、各级地方政府主管部门和行业主体的高度关注和共同努力下，建筑施工平安生产事故逐年下降，质量水平大幅提升，但不行否认，形势照旧较为严峻，尤其是随着我国城市化进程的不断推动，建设工程规模也将接着扩大，建筑施工质量平安仍不行掉以轻心。如何加强施工现场平安管理、降低事故发生频率、杜绝各种违规操作和不文明施工、提高建筑工程质量，仍将是摆在各级政府部门、业界人士和广高校者面前的一项重要探讨课题。住建部2003年11月发布的20032008年全国建筑业信息化发展规划纲要中指出建筑业企业的信息化要重点发展基于互联网的协同建立应用系统和建筑企业信息化的关键技术，推动标准化建设，提高建筑业主管部门的管理、决策和服务水平，实现建筑业信息化建设跨越式发展。2010年，国务院下发国务院关于进一步加强企业平安生产工作通知23号文件，同年质监总局下发164号文件，要求在建筑起重设备上必需加装平安监控管理系统。2014年，国家住房和城乡建设部更是提出了加快推动市场监管一体化平台建设的布署，推动了全国各省市建筑信息监管一体化平台建设的进程。真正实现“数据一个库、监管一张网、管理一条线”2015年11月全国平安生产监督监察系统推动平安生产监督检查随即抽查工作实施方案，强调建筑行业平安监管系统建设的全面覆盖工作给出指导看法。1.2 业务现状随着我国城市化的快速发展，政府越来越重视民生，对建设工程的质量、平安、文明施工的监管提出了更高的要求。近年来各级政府纷纷发文要求进一步加强建筑施工领域企业平安生产工作，依据国务院关于进一步加强企业平安生产工作的通知、福建省住建厅关于进一步加强建筑施工领域企业平安生产工作的实施看法等文件精神,工地新安装塔吊监控、新开工项目应安装施工现场在线监控系统、完善平安生产动态监控与预警预报体系等是其中重点。1.3 需求分析针对目前平安监管和防范手段相对落后，全国建筑施工企业信息化水平仍较低，信息化尚未深度融入平安生产核心业务的现状，利用信息化对建筑施工平安生产进行“智能化”监管。提升政府的监管和服务实力，更好的为企业供应服务。1.3.1 业务需求通过工地管理可视化系统，进一步落实企业平安监管责任，提高政府、企业对工程现场的远程管理水平，加快企业对工程现场平安隐患处理的速度。政府通过出台相应法规文件推动企业完善物联网建设，并通过本系统进一步提高平安监管水平。通过政府统筹规划，协调各业务管理部门，围绕平安监管制度为核心，以物联网技术为技术手段，将科技技术力气与平安监管制度紧密集合，成立综合性省-地市级应急管理机构，实现体制创新，能够统一处置生产平安领域的各类事务。企业单位业务需求:1）远程对分散的建筑工地进行统一管理，避开运用人力常见的去现场监管、检查，削减工地人员管理成本，提高工作效率。2）通过视频监控系统与时了解工地现场施工实时状况，施工动态和进度，防范措施是否到位，特殊是对于场面比较大的工地，对于重点项目企业领导也须要远程监管。3）出现异样状况和突发事务时，可以与时报警，提示管理人员与时处理；4）对塔式起重机平安监管上存在技术不足，普遍存在的超载和违章作业等现象，企业对租赁的塔式起重机信息如塔式起重机运用年限、修理状况等了解缺乏；地面的风速与高处的差别很大，很难推断塔吊的合理运用时机。5）监管建筑工地现场的建筑材料和建筑设备的财产平安，避开物品的丢失或失窃给企业造成损失；6）将施工实况呈现于客户面前，向客户呈现工地的建设规划和进度，达到一个宣扬效果，也使得销售安排能够合理制定；1.3.2 系统需求D通过该系统能够实现工地现场的实时监控、数据回传、远程应急指挥等功能。2）通过该系统实现对塔式起重机等设备的状态监测和监督管理等功能。1.4 总体目标通过本项目建设，进一步落实企业平安监管责任，提高企业对工程现场的远程管理水平，加快企业对工程现场平安隐患处理的速度。政府通过出台相应法规文件推动企业完善物联网络建设，并通过本项目进一步提高平安监管水平。第二章系统总体思路2.1 设计思想通过工地管理可视化系统为政府、企业、现场工程管理，供应了先进技术手段,通过安装在建筑施工作业现场的各类传感装置，构建智能监控和防范体系，就能有效弥补传统方法和技术在监管中的缺陷，实现对人、机、料、法、环的全方位实时监控，变被动“监督”为主动“监控”；同时，其也将为平安生产监督管理引入新理念，真正体现“平安第一、预防为主、综合治理”的平安生产方针。传统的施工监测、易受人为影响且效率低下。通过引入物联网技术，可以有效提高建筑施工质量，进而构建智能家居、智能建筑，并最终达到创建智能城市的目标。2.2 设计原则政府主导，企业主体，总体规划，分步实施；A海康进行顶层规划、相关技术标准设计；政府推动和出台相应管理制度；企业与施工现场依据技术标准、管理制度实施。2.3 设计依据本方案的平安防范系统建设主要从以下行业规范、标准动身智能建筑设计标准GBT50314-2006民用建筑电气设计规范JGJ/T16-2008建筑与建筑群综合布线系统工程设计规范GB/T50311-2007建筑与建筑群综合布线系统工程验收规范GB/T50312-2007视频安防监控工程设计规范GB50395-2007入侵报警系统工程设计规范GB50394-2007平安防范工程技术规范GB50395-2007出入口限制系统工程设计规范GB50396-2007平安防范工程程序与要求平安防范系统验收规则平安防范系统通用图形符号民用闭路电视监视系统工程技术规范视频安防系统技术要求工业电视系统工程设计规范平安防范系统（浙江省标准）起重机械平安规程起重机试验规范和程序起重机电控设备低压成套开关设备制造规范低压电气外壳防护等级标准(GA/T75-94)(GA308-2001)(GA/T74-2000)(GB50198-94)(GB/T367-2001)(GBJl15-87)(DB33/T334-2001)(GB6067-85)(GB5905-86)(JB4315-86)(GB7251-87)(GB4912.2-85)起重机超载爱护装置(GB12602-90)起重机设计规范（GB3811-2005）塔式起重机（平安装置规定部分）（GB5031-2008）塔式起重机平安规程（平安装置规定部分）（GB5144-2006）福州市建设工程塔式起重机平安监控管理系统技术规定2.4 设计思路对于工地综合安防管理系统的建设，绝不应当是对各个子系统进行简洁堆砌，而是在满意各子系统功能的基础上，寻求内部各子系统之间、与外部其它智能化系统之间的完备结合。系统主要依托于综合安防管理平台，来实现对众多安防子系统的统一管理和限制，通过综合管理平台建设后实现统一数据库、统一管理界面、统一授权、统一权限卡、统一安防管理业务流程等，同时考虑将各安防系统资源作为信息化基础数据，满意部分建设单位运营管理的业务需求，协助业务流程优化。基于综合管理平台，前端子系统可接入子系统包括（不限于）以下系统：视频监控系统塔吊管理系统环境监测系统除此之外，平台支持通过标准接口（如OPC等）或通过SDK接入第三方设备进行联动。基于综合安防管理平台的整体解决方案支持系统的敏捷布署，依据实际项目的设备接入规模、包含子系统类型与各模块功能需求，可按需配置多种模块化服务，按需布署相应的服务器。在统一平台管理的基础上，系统供应精细化的分级权限管理以与总部到分支的远程联网管理。第三章系统总体设计3.1总体架构监理部门用户层市建委建设工程安全质=物联网管理集成平台市侦安监总站工地建设企业区县质安监分站诺音对讲系统混泥土搅井车超 载超速监控子系统应用层技术和业务标准体系通信眼务Internetzintranetxvpn C 网移动通信网(2G6GM FvWiMaX)责任追溯和查证体系WSN无戏传感网网络传层图L平台总体架构图基于政府职能部门出台的相关建筑工程质量平安监督管理业务标准体系和责任追溯和查证体系的要求，运用物联网综合应用技术建设建设工程质量平安物联网管理应用平台。3.1.1系统拓扑Ir /4,i I Mt I图2.系统拓扑图项目建设采
