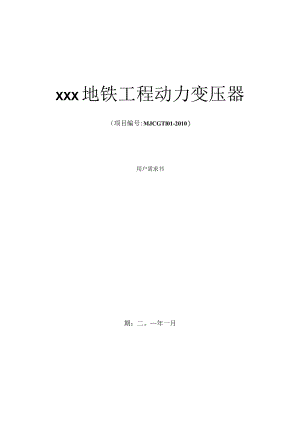

XXX地铁工程动力变压器（项目编号:MJCGTl01-2010）用户需求书期：二。年一月书目一 .总则一2-1 .基本说明-2-2 .对投标人的基本要求-2-3 .工程概况-3-4 .工程范围-4-5 .一般要求-6-6 .项目进度支配-7-7 .交货地点-7-8 .说明权-7-二 .技术要求-7-1 .自然环境条件-7-2 .系统电气参数-8-3 .采纳的标准及规范-8-*4.主要技术参数-8-5 .技术性能及要求-9-6 .结构及工艺要求-117 .铭牌及标示-14-8 .接口-15-9 .试验-16-三.项目管理-18-1.项目组织机构-18-2 .组织机构人员的配置-19-3 .项目实施支配-19-四 .职责范围-20-五 .供货-24-六,伴随技术服务-25-1 .设计-25-2 .设计联络-26-3 .测试及检验-28-4 .包装、运输-32-5 .安装督导-33-6 .调试-34-7 .验收-35-8 .质量保证-36-9 .培训-39-七 .备品备件及专用工具-40-八 .其他要求-41-九 .技术文件及资料-41-1 .概述-41-2 .图纸-42-3 .手册-42-4 .其他技术文件-43-5 .图纸、手册和技术文件的交付-43-一.总则1.基本说明1.1本用户需求书规定了大连地铁工程动力变压器从供应至最终验收全过程的相关文件。1.2投标人在依据本用户需求书投标时可以依据自己产品的特点在响应招标文件全部要求的技术条件后，另附章节提出建议方案，招标人有权全部或部分选择中标人建议的方案。产品和工程质量保证完全由中标人负责。1.3投标人应对所投产品的技术性能参数、结构特点和主要零部件组成等状况具体描述。逐项响应招标文件的要求，实行诸如“响应”、“完全响应”、或采纳重复叙述招标文件的要求的方式，视为不能做到实质响应招标文件的要求。1.4 假如投标人没有以书面形式对本用户需求书的条文提出异议，则意味着投标人供应的设备完全符合本用户需求书的要求，如有异议，投标人应在投标文件的“技术建议书”和“技术偏离表”中具体描述。1.5 本用户需求书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求，投标人应供应符合本用户需求书和行业标准的优质产品。本用户需求书所运用的标准如遇及投标人所执行的标准发生冲突时，按较高标准执行。1.6 本用户需求书经买、卖双方共同确认后作为订货合同的技术附件，及合同正文具有同等效力。2 .对投标人的基本要求1. 1所供应的设备必需是投标品牌的所属公司制造的成熟定型产品，不接受任何的托付非投标品牌所属公司制造的贴牌产品。请投标人对此供应承诺函，如若合同执行时发觉违反，按严峻违反合同处理。2. 2在投标文件中必需供应该型产品及主要部件的型式试验报告、检测报告及其他相关证明文件的复印件或扫描件。3. 3投标人必需保证供应的设备、部件、材料是全新的未运用过的，并且在正常运用维护下满意运用寿命要求。投标人需供应足以证明供应的设备及各部件能满意此要求的资料。4. 4所供应的设备必需通过国家有关检验部门的认可并允许在中华人民共和国境内销售，同时具有良好的运行业绩。5. 5招标文件仅指设备的主要技术和服务要求，不应理解为完整的具体要求。投标人在投标时应对本项目进行具体了解，充分理解今后可能出现的全部困难，并反映到总报价中。投标人负责向招标人移交完整、优质、证书齐全的设备，并符合技术规范的要求。6. 6投标人在执行合同过程中，担当及土建、装修装饰及其它相关设备系统投标人或供应商的技术和工程协调，并对工作做出支配并上报招标人同意。假如发生争议应由招标人裁决，各方都应遵守，并不得要求增加费用或延长工期。7. 7必需保证对所供应的机械、电气、仪器仪表、计算机、软件和工艺方面的一切专利、文字、商标、许可及学问产权等是通过合法手段取得，供应充分的证明文件，同时负责爱护招标人的利益不受任何损害。一切因侵权引起的法律裁决、诉讼和费用均及招标人无关，投标人担当全部责任。8. 8无论是投标人自己生产的还是投标人从第三方选购的部件都要符合招标文件的要求。9. 9投标人保证全部的设备、材料和部件在验收时处于最佳状态，充分、完全地整合到工程中，通过检验和验收并且移交给招标人或运营公司。3 .工程概况大连市地铁工程共设车站48座、1座限制中心、2个车辆段、1个停车场、3座主变电所。本工程2009年7月开工建设，2012年12月底通车试运行，2013年6月底运营。大连地铁工程供电系统采纳66/35KV两级电压集中供电方式，经AC35kV环网电缆及车站变电所环串成供电网络。AC35kV经变电所牵引部分降压、整流后为牵引列车供应150OV直流电源，经降压部分降压后为全线动力照明供应400V沟通电源。正线线路采纳刚性架空接触网，车辆段、停车场采纳架空柔性接触网。4 .工程范围本工程范围包括设备供货、安装督导、调试及伴随技术服务。包括（但不限于）全部设备的产品设计、设计联络、生产制造、装配、主要材料部件的试验、测试和检验、样机测试和确认、出厂验收、包装、供货、运输、仓储、安装督导、保险、调试、取得相关权威机构的检验证书、初步（预）验收、开通试运行、竣工验收、最终验收、人员培训和质量保证期内的保修及修理保养等，在项目执行过程中，招标人保留依据实际工程须要对设备供货数量、单机容量进行调整的权利。一标段选购范围：大连地铁工程动力变压器选购数量（共6序号变压器容量工点315(kVA)400(kVA)630(kVA)1000(kVA)1250(kVA)1600(kVA)1东海公园站22东海新区站23东港广场站24港湾广场站25中山广场站26成功广场站27友好街站28一二九街站29长春路站210七十九中站211功成街站212会展中心站213星海广场站214医大二院站215黑石礁站216学苑广场站217海事高校站218高新园区站219河口车辆段12220高河区间跟随所221中华广场站222千山路站223松江路站224东纬路站225春光街站226香工街站227沙河口火车站站228兴工街站229西安路站230合计12226282注：供货变压器为整套产品，包含变压器本体、爱护外壳、电磁锁、温控器等必需配套器件。二标段选购范围：大连地铁工程动力变压器选购数量（共65台）一序号变压器容量工点250(kVA)315(kVA)400(kVA)500(kVA)800(kVA)1000(kVA)1250(kVA)1600(kVA)2000(kVA)1姚家站22南关岭站43华北路站2-1泉水路站25交通高校站226师范高校站27马栏广场站28湾家站29红旗西路站210南松路站211南林路站212机场站213张前路站214前革站215中革站216革镇堡站217后革站218卫生中心站219体育中心站220南关岭镇站221南关岭车辆段22222张前路停车场1223促春区间跟随所224西交区间跟随所225红南区间跟随所226机张区间跟随所227前中区间跟随所228限制中心227合计211024221842注：供货变压器为整套产品，包含变压器本体、爱护外壳、电磁锁、温控器等必需配套器件。5 .一般要求投标人供应本工程范围内全部供货、安装督导及伴随技术服务及所需的附件、工具、备品备件等。投标人供应的全部服务要及项目进度的要求相一样。投标人承诺在设备质量保证期满后，接着以实惠的价格供应设备的备品备件。招标文件中假如没有指明是由招标人负责或招标人托付的其他承包单位负责的部分都是指由投标人负责，其费用已包含在投标总价中。6 .项目进度支配6.1 大连市地铁工程支配于2011年9月起先设备的安装工作，2012年12月31日设备全部安装调试完毕，并通过检验和验收。6.2投标人在投标文件中要制定项目进度支配，且必需满意大连地铁工程的工期要求。6.3招标人有权依据工程实际状况调整工程进度支配，提前通知投标人。投标人应严格执行。投标人不应为此提出任何增加费用的要求，投标人在投标文件中对此予以明确承诺。6.4招标人将依据工程实际状况，向投标人分批发出设备供货通知书。投标人应严格执行。6.5本工程项目具体进度支配在设计联络会议上双方商定。6.6由于投标人的缘由引起的到货延误和/或开通延误，投标人应担当相应的责任。7 .交货地点大连市地铁工程各车站及沿线设备指定安装地点或招标人要求的仓储地点并落地。8 .说明权本招标文件以中文文本为合法文本，全部条款的说明权均属于招标人。二.技术要求1 .自然环境条件(1)环境温度：-2540(2)相对湿度：日平均值不大于95%；月平均值不大于90%(高湿度可能产生凝露，投标人应实行措施防止凝露对设备的危害)(3)海拔高度：1000m(4)地震烈度：W7度(水平方向0.5
