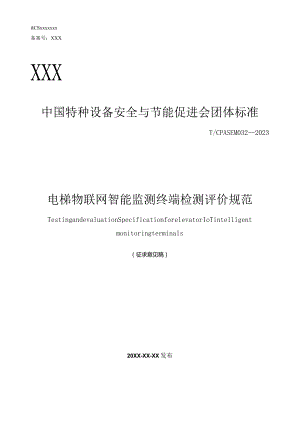

iICSxxxxxxx备案号：XXXXXX中国特种设备安全与节能促进会团体标准T/CPASEM0322023电梯物联网智能监测终端检测评价规范TestingandevaluationSpecificationforelevatorIoTintelligentmonitoringterminals（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施中国特种设备安全与节能促进会发布目录前言21范围32规范性引用文件33术语和定义44检测要求45检测条件146检测分类及检测项目157检测方法168结果判定和评价21前言本文件按照GB/T1.12020给出的规则起草。本文件由XXXXXX提出并组织实施。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由XXXXXXXXX归口。本文件起草单位：暂空本文件主要起草人：暂空电梯物联网智能监测终端测试评价规范1范围本文件规定了依据电梯、自动扶梯和自动人行道物联网智能监测终端的检测要求而开展的全性能检测、验收检测和定期检测的条件、项目和方法，并明确了相关评价方法。本文件适用于电梯、自动扶梯和自动人行道物联网智能监测终端新产品或投入使用前的功能、性能检测和评价，以及投入使用后的定期检测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求GB5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件GB10408.5入侵探测器第5部分：室内用被动红外探测器GB16899自动扶梯和自动人行道的制造与安装安全规范GB24850平板电视能效限定值及能效等级GB/T2828.1-2012计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划GB/T7024电梯、自动扶梯、自动人行道术语GB/T7588.12020电梯制造与安装安全规范第1部分：乘客电梯和载货电梯GB/T15211-2013安全防范报警设备环境适应性要求和试验方法GB/T17799.3电磁兼容通用标准居住、商业和轻工业环境中的发射GB/T24474.1-2020乘运质量测量第1部分：电梯GB/T24476-2023电梯物联网企业应用平台基本要求GB/T24807电梯、自动扶梯和自动人行道的电磁兼容发射GB/T24808电梯、自动扶梯和自动人行道的电磁兼容抗扰度GB/T28181-2016公共安全视频监控联网系统信息传输、交换、控制技术要求GB/T42616-2023电梯物联网监测终端技术规范YD/T1484.1无线终端空间射频辐射功率和接收机性能测量方法第1部分：通用要求YD/T1484.2无线终端空间射频辐射功率和接收机性能测量方法第2部分：GSM无线终端YD/T1484.4无线终端空间射频辐射功率和接收机性能测量方法第4部分：WCDMA无线终端YD/T1484.5无线终端空间射频辐射功率和接收机性能测量方法第5部分：TD-SCDMA无线终端YD/T1484.6无线终端空间射频辐射功率和接收机性能测量方法第6部分：LTE无线终端3术语和定义GB/T7024、GB/T7588.1、GB16899、GB/T24476、GB/T42616界定的以及下列术语和定义适用于本文件。3.1电梯物联网疑能监测终端IoTIntelIigentmonitoringterminaIforelevator为电梯标准配备或加装的用于监测电梯运行状态，智能监测和预警电梯的异常状况，将监测结果上报电梯物联网企业应用平台的终端设备，简称智能监测终端。它通常包含传感单元、智能交互单元、紧急电源、监测信息处理单元和远程通信单元等。3.2预警warning在电梯或智能监测终端发生异常之前，根据以往的规律或可能性前兆，发送、报告电梯或智能监测终端可能或将会发生的异常状态。4检测要求4.1功能要求4.1.1基本功能智能监测终端应满足的基本功能如下：a）智能监测终端应能实现感知、采集、处理、传输设备运行状态信息，及时上报设备故障、事件、报警和智能监测终端预警信息至电梯物联网企业应用平台（简称企业应用平台），再由企业应用平台上报电梯安全公共信息平台。b）智能监测终端应有如下功能：一网络通信：用于与企业应用平台进行数据通信；一一数据采集：用于采集电梯运行状态信息；一一数据处理：用于将从控制系统和传感器采集到的数据按照要求进行处理和存储；一智能监测终端管理：用于实现查看智能监测终端的工作状况，修改参数，查看和提取智能监测终端存储的文件；一紧急电源：用于在外部电源停止供电后，支撑智能监测终端继续运行的电源；一一数据加密：用于对网络传输的数据进行加密，以保证相关数据的安全。4.1.2扩展功能电梯智能监测终端宜有如下功能：a）维保人员、检测人员、电梯安全管理员等相关人员的签到；b）记录维保人员到现场对电梯进行维保工作的开始时间和结束时间；c）控制系统接口：用于与电梯控制系统进行数据通信的接口；d）图像数据采集及处理：用于采集图像数据，并进行处理、存储；e）智能交互：用于在特定条件时，以图像或语音的形式智能显示或播放指定内容；f）远程对讲：用于在特定条件时，通过远程对讲方式，实现对被困人员的安抚或远程支持；g）智能预警：在智能监测终端或电梯出现异常前，上报相关异常；h）环境感知：通过配备必要的传感器，采集周围环境信息，如轿Jffl和机房的温湿度、底坑水浸状况。4.1.2外观及标识外观及标识应满足：a）外观应无明显的凹凸痕、划伤、裂缝和毛刺，镀层不应脱落，标牌文字、符号应清晰、耐久；b）应具有独立的保护接地端子，并与外壳牢固连接；c）应有型号规格、供电电源电压、电流或功率、商标、序列号、制造日期和制造商的清晰标识；d）宜有网络要求、防护等级、使用环境、触电警示（如有要求）等标识。4.1.3紧急电源紧急电源应满足：a）智能监测终端应配备紧急电源，应能将设备断电前的状态进行存储和发送，同时应保证电梯的图像采集装置（如有）工作至少lh；b）紧急电源应明示执行标准；c）智能监测终端应有对紧急电源电压进行监测的功能，当电压低于或高于规定的阈值时自动报警，并通过指示灯提示或上报提示信息到企业应用平台；d）紧急电源应在有效期内使用，如超出有效期，应及时更换。4.1.4智能交互4.1.4.1交互控制接口交互控制接口应满足：a）应有电源输入接口；b）应有开关机控制接口；c）应有存储单元接口。4.1.4.2智能交互显示装置交互显示装置（如果有）应满足：a）显示装置应满足GB/T42616-2023中5.3.5的要求；b）能效等级宜满足GB24850中的相关要求，且能效等级应优于三级；c）显示内容应至少包括GB/T42616-2023中5.4.5.1的内容；d）根据实际场景需要，宜智能显示以下内容：电梯运行状态信息；一一故障、报警信息，并智能显示或播报安全使用提示；救援进度信息；最近一次的维保信息（如保养时间、保养人员等）；最近一次的检验或检测信息；一一定期检验到期智能提醒“1.1.2 1.4.3状态显示状态显示应满足：a）应具有状态显示功能，以便快速识别工作状态（如输入输出端口状态、网络状态、数据传输状态和电源状态等）。b）所有状态显示应清楚地标注出功能，或便捷地查询到相关功能；c）状态显示在其正前方IIn处应清晰可见。4.1.5 图像采集图像采集（如果有）应满足：a）图像采集功能应满足GB/T42616-2023中5.3.7的要求；b）图像采集信息的存储应满足GB/T42616-2023中5.4.2.2的要求。4.1.6 智能语音智能语音应满足：a）语音功能应满足GB/T42616-2023中5.4.6的要求；b）如有电动车人梯智能识别功能，应在识别后播报安全提醒；c）如有文明、安全乘梯提醒功能，应可根据电梯使用需要开启或关闭；d）智能语音播放音量应可根据使用场景需要进行调节。4.1.7 传感器传感器（如果有）应满足：a）智能监测终端用传感器应明示所执行的标准；b）当采用红外探测器识别电梯内人员信息的，可采用满足GBl（Mo8.5要求的被动红外探测器；c）如智能监测终端对传感器性能有明确要求，应满足相关要求；如无明确要求，则传感器性能应满足电梯物联网监测应用需要；d）传感器应与设备本身的电气线路无任何连接，不应影响设备原有的功能及运行安全。传感器应满足设备使用场所的环境条件要求。4.1.8 监测信息监测信息应满足：a）智能监测终端应输出终端识别码，此唯识别码在智能监测终端出厂时由制造商给出，企业应用平台应能通过终端识别码匹配到所监测设备；b）电梯故障、事件和报警触发或解除时，智能监测终端应上报故障、事件、报警和预警信息，该信息至少包含终端识别码、设备实时运行状态信息和发生时间；c）应在企业监测平台访问、查询时，实时上报电梯监测信息;d）智能监测终端的监测信息应满足表2的要求。表2监测信息设备序号信号类别应有宜有频率电梯1数据生成时间一2当前服务模式-停止服务实时状态实时监测时1秒1次3当前服务模式-正常运行实时状态4当前服务模式-检修或紧急电动运行控制实时状态5当前服务模式-火灾返回实时状态一6当前服务模式-消防员服务实时状态一7当前服务模式-紧急电源运行实时状态一8当前服务模式-地震模式实时状态一9当前服务模式-其他实时状态10轿厢运行状态：停止、运行实时状态12轿厢运行方向：无方向、上行、下行实时状态15开锁区域：在开锁区域、在非开锁区域实时状态16电梯当前楼层（物理楼层）实时状态17关门到位：关门到位、无关门到位信号实时状态18轿内是否有人实时状态20人脸识别实时状态一22人的行为模式识别实时状态一23维保人员身份识别实时状态一24机房温度实时状态一25机房门开关实时状态一26能耗统计实时状态一27轿门状态：未知实时状态一28轿门状态-正在关门实时状态一29轿门状态-关门到位实时状态一30轿门状态-正在开门实时状态一31轿门状态-开门到位实时状态一32轿门状态-门锁锁止实时状态一33轿门状态-保持不完全关闭状态实时状态一34厅门状态-门锁锁止实时状态一35轿厢超我实时状态36曳引机状态-待机实时状态37曳引机状态：制动器提起、制动器释放实时状态一38累计运行时间统计信息
