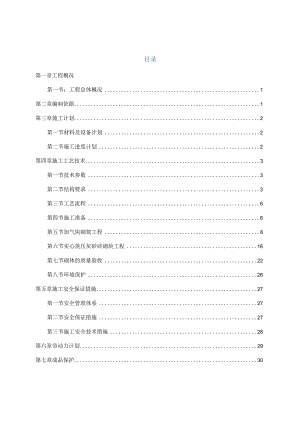

目录第一章工程概况第一节：工程总体概况1第二章编制依据1第三章施工计划2第一节材料及设备计划2第二节施工进度计划2第四章施工工艺技术3第一节技术参数3第二节结构要求3第三节工艺流程6第四节施工准备6第五节加气块砌筑工程8第六节实心蒸压灰砂砖砌块工程16第七节砌体的质量验收22第八节环境保护26第五章施工安全保证措施27第一节安全管理体系27第二节安全保证措施27第三节施工安全技术措施28第六章劳动力计划29第七章成品保护30第一章工程概况第一节：工程总体概况工程名称：汇川区桃源小区房地产开发项目建设单位：遵义市汇川区建投房地产开发有限公司设计单位：中国五洲工程设计集团有限公司勘察单位：核工业德阳金阳岩土工程有限公司监理单位：贵州百盛监理有限公司施工单位：中建四局第三建筑工程有限公司汇川区桃源小区房地产开发项目位于遵义市汇川区区政府东侧，汇川区红河东路北侧，场地交通便利。拟建项目规划总用地面积为122126.9m2,总建筑面积396194.62m2,建筑结构类型为框剪结构，基础形式为独立柱基或桩基，场地建筑抗震设防烈度小于6度，基础位于地下水以下，场地等级为一级。地基等级应为二级。建筑结构安全等级为二级，设计合理使用年限为50年，地基基础设计等级为甲级，耐火等级二级。使用功能：1#6#楼底一层为商铺、7#楼底一层和二层为商铺上部为酒店,除幼儿园外其余上部结构均为住宅。第二章编制依据2.1、 砌体工程施工质量验收规范GB50203-20112.2、 蒸压加气混凝土砌块GB11968-20062.3、 蒸压灰砂砖砌体结构设计与施工规程ECS20-902.4、 建筑工程施工质量验收统一标准GB50300-20132.5、 混凝土结构工程施工质量验收规范GB50204-20152.6、 建筑施工安全检查标准JGJ59-2011；2.7、 砌体工程现场检测技术标准GB/T50315-20112.8、 民用建筑热工设计规范GB50176-19932.9、 砌体结构工程施工规范GB50924-2014第三章施工计划第一节材料及设备计划1.1材料及设备计划表名称规格数量备注搅拌机35030台斗车硬胎300辆灰斗60×120cm300个网筛5mm×5mm60套水泥32535000吨中砂90000mi掺合料加气混凝土砌块20×20×60cm10×20×60cm700000m3第二节施工进度计划本工程地下部分外墙：采用P6抗渗自防水钢筋混凝土。内墙：采用200厚加气混凝土砌块，水泥砂浆砌筑；地上部分外墙：除钢筋混凝土墙外，为200厚加气混凝土砌块，混合砂浆砌筑。内墙：分户墙及楼梯间墙为200厚加气混凝土砌块，其他隔墙为100或200厚加气混凝土砌块，混合砂浆砌筑本工程开始时间为2016年6月29B,完成时间为2017年1月4日。第四章施工工艺技术第一节技术参数1.1 砌块及砂浆材料材料名称编号导热系数入蓄热系数S密度R比热容Qr蒸汽渗透系数U备注W/(m.K)WZ(Hi2K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆10.93011.3701800.01050.00.0210来源民用建筑热工设计规范(GB50176-93)>石灰砂浆180.81010.0701600.01050.00.0443来源民用建筑热工设计规范(GB50176-93)>钢筋混凝土41.74017.2002500.0920.00.0158来源民用建筑热工设计规范(GB50176-93)>细石混凝土(双向配筋)331.74017.0602500.0920.00.0000挤塑聚苯板(XPS)220.0300.36030.01980.10.0000修正系数T15加气混凝土砌块260.2203.590700.01050.00.0998来源民用建筑热工设计蔑范(GB50176-93)>加气混凝土碎渣找坡320.2203.590700.01050.00.0998来源民用建筑热工设计规范(GB50176-93)>1.2 填充墙厚度为：100/20Onin1。1 .3填充墙构造柱,圈梁，凸窗,空调机板,女儿墙等C20o第二节结构要求1.1 构造柱A、应在填充墙转角、T字型交叉、墙体自由端及长度大于5m的墙体(墙端部无转角墙或无钢筋混凝土柱拉结时)的1/2长度附近(一般在门窗洞口边)设置与墙厚等宽的构造柱，沿墙高每600设置2。6墙体拉筋，每边入墙长度1000。B、墙长度大于6m或超过层高2倍时，应在填充墙长度中部位置、以及两端无钢筋混凝土柱（墙）处设置钢筋混凝土构造柱。C、构造柱截面为墙宽x200,纵筋412,箍筋06200。D、填充墙与构造柱拉筋设置：在上下楼层梁相应位置各预留412与构造柱纵筋连接。构造柱与填充墙交接处，应设墙体拉筋。1.2 过梁、圈梁砌体洞口均采用钢筋混凝土过梁填充墙洞顶过梁表洞口净翳LoLo10001000<Lo15001500<Lo20002000<Lo25002500<Lo30003000<Lo35003500<Lo6000梁高h120120150180240300400支座长度。250250250300300300300O20102ft1021021221221221620102恒22如4214216216222墙高大于4000时，在墙中部设置圈梁墙体高度大于4M时，应在墙高度中部位置结合门窗洞口上方过梁位置设置通长的钢筋混凝土圈梁、电梯井道侧壁若无碎墙或角部无砂柱则在角部设GZ,并在轨道梁侧面墙体内设圈梁。圈梁截面为墙宽X150,配纵筋410,箍筋。6200,柱（碎墙）施工时，预埋4,D12,与圈梁纵筋焊接或搭接。圈梁遇过梁时，分别按截面和配筋较大者设置，圈梁转角处纵筋搭接如图:2 .3填充墙拉接筋砌体填充墙应沿柱高每隔600配置206墙体拉筋，拉筋伸入墙内的长度，抗震设防烈度为6度时拉筋长度不应小于墙长的1/5切不小于1000,设防烈度为7、8、9度时抗震设防时宜沿墙全长贯通。墙长度大于5米，而且此范围未设置构造柱时，墙顶与梁、板应有拉结措施，建议采用2。6300钢筋拉结。3 .4填充墙转角构造图4 .5反坎厨房、卫生间、露台墙体根部应预先浇筑25Omm高的C15素混凝土，宽度同上部墙体。第三节工艺流程3.1砌体施工工艺流程见下图:图1砌体匚程施Il艺框图第四节施工准备4.1 技术准备4.1.1、 砌筑前认真熟悉图纸，核实门洞口位置及洞口尺寸，明确预留、预埋位置,算出窗台、过梁定位标高，熟悉方案、及规范中相关的材料、构造等各项要求。4.1.2、 准备好施工需用的监视、测量设备，并确保其在校验有效期限内且各项使用功能正常。4.1.3、 1.3、主管工长需依据本方案对施工队伍进行详细的技术交底。4. 2现场准备4.1.1、 正式施工前，将楼地面基层水泥浮浆及施工垃圾清理干净。4.1.2、 弹出楼层轴线及墙身边线，经复核，办理相关手续。4.1.3、 根据标高控制线及窗台、窗顶标高，预排出砌块的皮数线（干法砌筑、灰缝3mm）,皮数线可划在框架柱上，并标明拉结筋、洞口过梁的尺寸、标高，皮数线经技术、质检部门复核并办理相关手续。4.1.4、 构造柱钢筋绑扎、隐蔽验收完毕。4.1.5、 现场各项安全防护设施布置完毕。4.1.6、 外脚手架复检合格，墙体与外加之间的间隙按规定做好水平防护，防止坠物；同时准备好工具式脚手架，在楼内边使用。4.1.7、 砌块进入施工现场卸车、堆放时，为避免砌块破损，不得采用抛、翻等野蛮装卸的方法，应轻拿轻放，砌块应按品种、规格、强度等级分别堆码整齐；现场堆放高度不宜超过L52m；砌块堆垛间应留有通道，并在堆垛上设有标志。4.1.8、 进场砌块不得露天堆置，必须按需就近存放在4栋商铺各自的首层建筑内,并采取适当的遮挡措施，避免淋雨。地面要求平整、干燥。尽可能减少二次搬运次数,如果发生二次搬运时，应采用专用运输车（即平板式车）不宜采用工地常用的翻斗车。4.1.9、 对缺棱掉角的砌块，其影响程度不应超过有关规定，否则在使用时应用手提式电锯切割成规则长方体，绝不允许刀劈斧砍，这主要是避免造成制品内部产生微裂而影响到砌体的寿命。4.1.10、 本工程砂加气块采用专用砌筑粘结剂砌筑（干法施工），砌块上墙含水率不宜大于15%,砌筑前不得用水浇砌块，应按专用粘结剂说明书进行操作。4. 3砌筑施工注意事项4.3. 1、室内间隔墙的定位及墙厚以业主提供的装修条件图及图纸会审为准施工；4.3.2、 各栋阳台以具体的阳台大样进行砌筑施工；4.3.3、 由于本工程外立面设计复杂，线条较多，且砌块规格各异，请认真研究细节，如各建筑节点大样，尤其请注意装饰线条、保温、石材、抹灰、缺口之间的关系;凡是涉及到外立面效果的均以原先的建筑图为准施工，如有图纸不明处及时联系技术部解决问题，保证立面效果不走样。4.3.4、 部分砌筑结构还要参照结构施工图中的节点大样;4.3.5、 请认真对照外立面图，保证外立面效果；4.3.6、 如有图纸疑问，不得擅自处理，要及时联系项目技术部。第五节加气块砌筑工程5.1 施工材料要求5.1.1、 砌块观质量、块型尺寸允许偏差应满足下表要求：项目指标尺寸允许偏差(按制作尺寸)mm长度L+4宽度B±2高度H±2缺棱掉角最小尺寸不得大于(mm)30最大尺寸不得大于(mm)70大于以上尺寸的缺棱掉角个数1裂缝任一面上的裂纹长度不得大于裂纹方向尺寸的1/3贯穿一棱两面的裂纹长度不得大于裂纹所在面裂纹方向尺寸总合1/3大于以上尺寸的裂纹条数1爆裂、粘膜和损坏深度(Inm)20平面弯曲(mm)3表面疏松、层裂不允许油污不得有5. 1.2、性能参数应符合下表中各项指标的要求:砌块强度级别平均值不小于3.5Mpa单组最小值不小于2.8Mpa砌块干密度不大于625kgm3干燥收缩标准法(mmm)0.5快速法(mm/m)0.8抗冻性质量损失(%)5.O冻后强度Mpa2.8导热系数干态W(m.k)0.165.1.3、砌块进入施工现场时，供应方应提供生产厂的生产合格证，并提供该批产品的合格证及抽样检验合格的报告。经现场外观质量检查合格后，再按抽样规定的组数，抽取样品送有资质的检测机构检验，检验结果符合设计要求的方可使用。检测依据国标蒸压加气混凝土砌块GB11968种7、8项的规定。施工时所用的小砌块的产品龄期不应小于28d。5.1.4、本工程加气块的砌筑采用专用粘结剂干法砌筑，粘结剂的材质要求:序号项目
