张家院小学施工组织设计4.docx

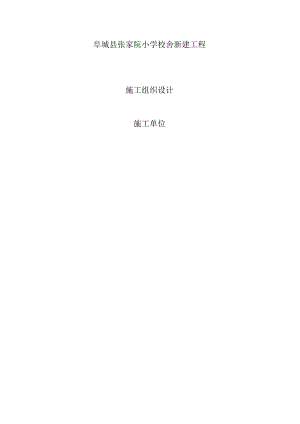

阜城县张家院小学校舍新建工程施工组织设计施工单位第一章工程概述1、建设开发概况工程名称：阜城县古城镇张家院小学新建工程工程地点：张家院村东建筑面积：建筑总面积1518.75平方米2、建筑概况张家院小学新建工程为五个单位工程：一排办公室，303.75平米：四排教室及多功能教室，1215平米。单层砖混结构，三类建筑，建筑高度3.9米，抗震设防烈度六度，使用年限50年。第二章施工部署第一节项目经理部管理机制木工程拟组建一个项目经理部，严格按照项目法组织施工，实行项目经理负责制。以项目经理为核心，建立项目经理部的组织管理机构及施工力量。1、项目部机构框图技术安质组经营管理组材料供应组机电管理组施工生产组第二节项目经理部责任目标1、工程质量目标严格按照本工程施工图纸等设计文件和现行的施工技术规范、规程、质量险评标准、施工组织设计等组织施工。工程质量保证物收达到合格标准。2、安全、文明目标无重大安全事故，轻伤频率控制在6%»以下，创文明施工工地。3、工期目标确保本工程在90日历天。第四节施工工艺流程施工工艺流程第三章施工平面规划A、施工现场办公室布置根据项目部的机构设置，各部门办公室布置如下表：表1现场办公用房分配表办公用房面积(m2)间数使用部门经理室201项目经理、技术负责人生产管理室201施工生产组技术安质组201技术安质组材料组301材料管理组会议室501共用合计1805第四节施工现场给排水设计1、施工场地排水系统地面排水系统采取明沟排水，而后汇集通过污水管导入污水沉淀池，经二级沉淀后，再排入指定排放点。污水沉淀池采用钢筋砂的形式，尺寸为3mX4mX1.5m。2、临时供水设计现场施工场地大，校方提供的水源可能不能满足施工需求，因此场内设置1个1511P临时蓄水池，配置1台水泵(扬程80m流量6m3h)供应。位置详见给平面布置图。第四章主要施工技术与工艺第一节施工测量控制I、施工测量控制B、施工测量方法的控制原则(1)整体控制局部：这是一切测量工作的原则，若不遵循这一原则，而试图以局部控制整体，会导致测量误差超限，建筑物位置不准等后果。(2)高精度控制低精度：不同等级的测量必须配备不同等级的仪器和工具，逐级控制才能确保施测精度。(3)长方向、长边控制短方向、短边的原则。C、矩形控制网的建立因现场四周场地可通视，且比较容易丈量，故采用直接测法，依据红线桩先测定“十”字控制网的控制轴线，经角度闭合校核后，再向内测定的矩形控制网。E、控制网的枪测当控制网测定并经自检合格后，提请技术部门通知甲方验线。在收到验线合格通知后方可正式使用。2、场地标高控制网测设Ax标高控制网的建立根据建设单位提供的已知标高的水准点，将其引测至“十”字控制网的控制轴线延长线上分别设置一个坚固稳定的基准点，作为本工程建筑物施工时的标高引测点，使场内各水准点构成闭合图形，形成标高控制网。B、标高控制网的测设实测水准点时使用S3水准仪，采用两次镜位法按“后-前-前-后''次序进行引测，两次镜位高差应大于100inn1。测设时注意视线长度不大于70m,注意前后视线等长，镜位和转点要稳定。D水准点检测场地内各水准点标高与±0.000水平线标高经自检及有关技术部门和甲方检测合格后，方可正式使用。第二节土方开挖方案基坑土方开挖综合工期、质量、安全和经济因素，采用挖掘机和人工清理配合进行。As施工监测土方施工过程中，除了时刻了解监测提供的信息外，我们还应根据现场情况，临时设置观察点。值班人员应跟踪观察，每天不少于4次，特别对新开挖面，要细心观察对比，如出现，稻、裂、斜，等现象，要及时通知有关单位。B、土方施工机具与劳力计划1、机具设备等计划土方施工机具设备表机具设备数量台班定员人数配备人数备注挖掘机1111运土汽车3133铺灯(3.OOKW)21.52、其他人员或工种配备表土方施工劳力计划表工种每班定员班制配备人数备注施工技术员122放样员111机修工122电工212夜间值班移照明普工82清理现场道等土方挖方工10220其它4合计47C、质量措施开挖前要做好各级技术准备和技术交底工作.施工技术人员放样员要熟悉图纸，掌握现场测量制点及水准点的尺寸，同甲方代表办理控制桩及标高线手续。施工中要配备专职放样人员进行测量控制，要及时更核轴线，将基槽开挖下口线测放到槽底，及时控制开挖标高，做到挖土工作面内，标高控制点不少于2个。挖土机的开行中心线，要对准边坡下口线，要坚持先修坡后挖土的操作方法，特别是挖铲，否则将造成土斗翻流滚，影响开挖质量。机械挖土过程中，要配备足够的人工，一般每台挖土机要每班配备45人，随时配合清槽修坡将土堆在挖土机开挖半径内。这种方法即可一次成品。确保工程质量，又可节省劳动力，提高工程效率。第三节钢筋工程1、原材料的采购所有钢筋的采购，必须从经我司审批确认合格的供货商处采购。当钢筋进场时都要由项目部安排人员按图纸设计及规范的要求进行验收。捡查出厂质量证明书和试验报告，验收都合格后，方可使用在工程中、2、钢筋的制作加工成型的钢筋尺寸，规格必须符合设计要求，钢筋表面洁净，无损伤、油渍沾污和铁锈等，钢筋安装做到轴线、间距、位置准确，规格、数量、高度保护层符合设计要求。3、钢筋绑扎与安装A、柱了钢筋绑扎安装柱子钢筋应按图纸要求间距，计算好每根柱箍筋数量，先将箍筋都套在卜.层伸出的搭接筋上，然后立柱子钢筋，先绑扎成型柱芯钢筋及箍筋，再绑扎外围周边钢筋，即由里到外，由上到下顺序绑扎安装。在搭接长度内.绑扎扣不少于三个，绑扣要向里。坚向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45。角，中间钢筋的弯钩与模板成90度。在立好的柱子钢筋上用粉簿划出箍筋间距，然后将已套好的箍筋往上移动，由上往下采用缠扣绑扎。箍筋与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花式交错绑扎.B、梁钢筋绑扎安装梁绑扎顺序：在主梁模板上按图纸划好箍筋的间距T主筋穿好箍筋且按己面好的问距逐个分开一固定弯起筋和主筋一穿次梁弯起筋和主筋并套好箍筋一放主梁架立筋、次梁架立筋T隔一定间距将梁底主筋与箍筋绑住一绑架立筋一再绑主筋设计6箍筋、板筋采用6.5钢筋。箍筋的接头应交错设置，并与两根立筋绑扎，箍筋弯钩均为135。,对于悬臂梁则箍筋接头在下。弯起筋和负弯矩钢筋位置要准确，在梁柱交接处梁钢筋锚入柱内长度应符合设计要求。第五节模板工程本工程模板体系采用定型模板。优点在于装拆方便，表面平整，周转率高。主要材料采用50x00木材、48钢管支撑。模板及木材要堆放在干燥的地方，避免淋雨及曝晒，并注意防水，配制加工好的模板编号堆放整齐。模板运输时应水平堆放并采取加固措施，以避免倾翻造成损坏。本工程结构模板主要包括底板外侧模、独立基础模板、后浇带处模板以及墙模、柱模、梁板模、顶板模板。模板支设方法如下：3、柱模板、梁板模梁底模、侧模、板模的配置要考虑压边顺序，一般为梁侧模压梁底模，板模压梁侧模。楼板模板采用散装散拆，模板编号定位，楼板上开洞的，先在底板模上放出洞口线，再在底模上支设洞边模板，并用木彷作内撑，用以加固模板，防止洞口模板在打监发生偏移。板底模的标高要严格控制，模板拼接允许偏差控制在规范许可范围内。5、模板的安装梁板模板的安装操作工艺流程墙砌筑完后T绑梁筋T支顶板模，梁恻模，穿梁模拉杆绑板筋T调直梁模，拧紧拉杆螺栓一梁模处于待浇混凝土状态.注意事项支梁模时应按规范要求在梁腹起拱.除支梁架外必须在梁底间隔2m,支单管撑。梁侧模应按二套考虑，进行周转。拆模后，模板面及各部件浇混凝土刷隔离剂。柱模安装施工艺流程柱筋验收后，支柱架T支模板T按柱截面尺寸穿对拉螺栓T调直柱模，拧紧对拉螺栓T柱模处于待浇混凝土状态。注意事项因柱模自身的精度要求较高，所以，在砂浆找平时，尽量满足找平要求，必要时，用木契垫平。拆模后，模板面及各部件进行清混凝土,刷隔离剂工作。第六节砂工程1、普通混凝土现场拌制工艺A、施工准备材料及主要机具：(I)水泥：水泥的品种、标号、厂别及牌号应符合混凝土配合比通知单的要求。水泥应有出厂合格证及进场试验报告。同一生厂厂家、同一等级、同一品种、同一批号连续进场水泥袋装不超过200t,散装不超过50Ot为批。每批抽样不少于依次。(2)砂：砂的粒径及产地应符合混凝土配合比通知单的要求。砂中含泥量：混凝土强度等级C30时，其泥块含量应$2%,其泥块含量应1%.砂应有试验报告单.(3)石子(碎石或卵石):石子的粒径、级配及产地应符合混凝上配合比通知单的要求。石了的针、片状颗粒含量：当混凝土强度等级为C25口5时，应25%°石子的泥块含量(大于5mm的纯泥):当混凝土强度等级C10B'h应1%°石子应有试块报告单。(4)水：宜采用饮用水。其它水，其水质必须符合混凝土拌合用水标准(JGJ63-89)的规定.B、主要机具：混凝土搅拌机宜优先采用强制式搅拌机。计量设备一般采用磅秤，水计量可采用时间维电器控制的流量计、计量器。上料设备有双轮手推车等，以及配套的其它设备。现场试验器具，如坍落度测试设备、试模等。2、主体碎施工方法柱的混凝土浇筑柱浇筑前底部应先填以23cm厚与混凝土配合比相同的减半石混凝土，柱混凝土应分层振捣，使用插入式振捣器时每层厚度不大于50cm,振捣棒不得触动钢筋和预埋件.除上面振捣外，下面要有人随时敲打模板，柱子混凝土应一次浇筑完毕，如需留施工缝时应留在主梁下面。梁混凝土浇筑浇筑方法应由端开始用“赶浆法”,即先将梁根据梁高分层浇筑成阶梯形，当达到板底位置时再g板的混凝土一起浇筑，随着阶梯形不断延长，梁板混凝土浇筑连接向前推进。振捣完毕后用长木抹子抹平。产品保护不得拆改模板有关连接插件及螺栓，以保证模板质量。混凝土浇筑振捣及完工时，要保持钢筋的正确位置。应保护好洞口，预埋件及水电管线等.D、混凝土养护混凝土浇筑完毕后，夏季应在12h或冬季可在24h以内加以覆进和浇水应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态，养护期般不少于7餐夜。第七节砖砌体工程1、材料要求使用的砖，其各项指标应符合标准要求。砌筑砂浆所用的水泥品种应根据设计要求、施工环境、施工季节宜选择能满足砂浆强度等级配制要求的低标号水泥，尽可能增强立方砂浆水泥用量改善操作和易性。砂浆中使用粘土音作塑化掺合料时，粘土应使用塑性指数大于17的不含粉细砂的粘性土，粘性土应事先泡淋过滤成浆（存）。2、施砌工艺当砌筑砖厚不大于90mm时，可采用“三一”砌砖加刮浆的方法，保证砌体竖缝砂浆饱满。当砌筑里不大于90mm时，宜采用“挂、填、铺砌法”。“挂、填、铺砌法”是先铺水平灰，于砖头挂竖灰后挤砌，对不满的竖缝用色抹子再行勾填饱满的方法。竖缝勾填操作
