开封海马塔吊基础施工方案 2.docx

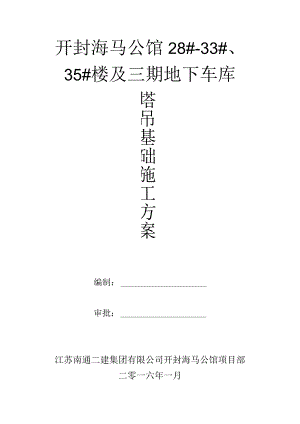

开封海马公馆28#-33#、35#楼及三期地下车库塔吊基础施工方案编制：审批：江苏南通二建集团有限公司开封海马公馆项目部二零一六年一月一、编制依据1二、工程概况1三、塔吊设计参数3四、塔吊基础设计及计算3五、塔吊基础施工技术措施及质量验收12六、塔吊穿地下室处理措施13七、塔吊基础注浆加固及支护措施15附图：22塔吊基础施工方案一、编制依据1、开封海马公馆28#-33#,35#楼及地下车库施工组织设计；2、开封海马公馆岩土工程勘察报告；3、GB50202-2002地基与基础施工质量验收规范；4、GB50007-2011建筑地基基础设计规范；5、JGJ33-2001建筑机械使用安全技术规程；6、开封海马公馆设计图纸；7、QTZ5013D塔式起重机使用说明书。二、工程概况1、工程名称：开封海马公馆项目2、建设单位：开封海马房地产有限公司3、监理单位：上海建通工程建设有限公司，河南育兴工程监理有限公司。4、施工单位：江苏南通二建集团有限公司5、建设地点：开封市一大街东京大道交叉口6、结构形式：地下室部分为框剪结构，主体为剪力墙结构7、建设规模：建筑面积约为10万而，包含地下车库及17、18层高层住宅。其中28#、29#、31#、32#、35#楼为地下3层，地上18层；30#、33#楼为地下3层，地上17层；车库地下2层。8、地质概况依据郑州基础勘察研究院2014.5.25提供的开封海马公馆项目岩土工程勘察报告：第（I-I）层素填土（Q4-3）：杂色，主要为粉砂、粉土，局部夹碎砖块、混凝土块等建筑生活垃圾，含植物根茎。第（1）层粉砂（Q4-3）：褐黄色,稍湿，稍密中密。主要矿物成份为石英、长石、云母等，见蜗牛壳碎片。磨圆度中等，颗粒级配一般，夹粉土薄层。第（2）层粉质粘土（Q4-3）：灰褐色，软塑，含铁锈斑点和少量钙质结核，干强度中等，韧性中等，夹淤泥质粉质粘土薄层。第（3）层粉土（Q4-3）：褐黄黄褐色，湿，稍密中密，干强度低，韧性低，含铁质氧化物等。第（4）层粉质粘土（Q4-3）：灰褐黄褐色，软塑，含铁锈斑点和少量钙质结核，干强度中等，韧性中等，夹粉土薄层。第（5）层粉土（Q42）：浅黄黄褐色，湿，中密，含钙质斑点和蜗牛壳碎片，含少量钙质结核，干强度低，韧性低，摇振反应中等，夹粉砂薄层。第（6）层粉土（Q4-2）：黄褐色，湿，中密，含铁锈斑点、蜗牛壳碎片和少量钙质结核，干强度低，韧性低，摇振反应中等，夹粉砂薄层。第（7）层粉质粘土（Q4-2）：灰褐色，软可塑，含铁锈斑点和少量钙质结核，干强度中等，韧性中等。2）水文地质条件本场地地下水：上部属潜水，主要赋存于16.0m以上的粉土、粉质粘土地层中，勘察时稳定水位约3.75.8m（绝对标高为70.0071.86m）,年水位变幅1.52.0m;下部属微承压水，主要赋存于16.0m以下的粉砂、细砂地层中，承压含水层顶板埋深为13.719.6m,承压水水头取6.4m,本场地抗浮设计水位取LOm（高程74.00m）。三、塔吊设计参数四、塔吊基础设计本工程7栋高层，各栋均设置一台塔吊共布置7台塔吊。塔吊型号选用广西建工集团建筑机械制造有限公司生产的QTZ5013D型塔式起重机，塔吊位置详见现场平面布置图。28#,29#,30#,31#,35#楼塔吊基础均位于地下车库中，塔吊基础顶标高同地下车库底板顶标高齐平。32#,33#塔吊基础位于地下车库以外，塔吊基础底坐落于筏板基础底。以上塔吊基础位于第五层粉质粘土层,其地基承载力fak=115kpa,不能满足塔吊地基承载力fak2200kpa的要求，所以采用注浆加固基础。基础顶标局为-9.6m,28#,29#,30#,31#,32#,33#,35#塔吊筏板基础采用550OmmX5500mm×1200mm,板厚1.2m,基础具体配筋见生产厂家塔吊基础施工附图。本工程7台塔吊的最大安装起重高度60m即可满足要求，根据塔吊产品说明书内容，本方案对起重高度为60m的QTZ5013D塔吊基础进行设计验算一、塔机属性I自G4&Ma;塔机型号QTZ5OI3D(广西建机)塔机独立状态的最大起吊高度H(Rm)60塔机独立状态的计算高度H(m)43塔身桁架结构型钢塔身桁架结构宽度B(m)1.6二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值塔身自重G(kN)436起重臂自重Gi(kN)62起垂臂重心至塔身中心距离RGl(m)22小车和吊钩自重G2(kN)4最大起重荷载QmaX(kN)60最大起重荷载至塔身中心相应的最大距离RQmaX(m)15最小起重荷毂Qmin(kN)12最大吊物幅度RQmin(m)55最大起重力矩M2(kNm)Max6O×l5,12×55=9平衡臂自重G3(kN)29平衡臂重心至塔身中心距离RG3(m)6.3平衡块臼重G4(kN)125平衡块重心至塔身中心距离RG4(m)11.82、风荷载标准值3k(kNm2)工程所在地河南开封市基本风压o(kNm)工作状态0.2非工作状态0.45塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数z工作状态1.59非工作状态1.65风压等效高度变化系数z1.32风荷载体型系数因工作状态1.95非工作状态1.95风向系数1.2塔身前后片桁架的平均充实率OO0.36风荷载标准值k(kN?)工作状态0.8×1.2×1.59×1.95×1.32×0.2=0.79非工作状态0.8×1.2×1.65×1.95×1.32×0.45=1.833、塔机传递至基础荷载标准值工作状态塔机自重标准值Fki(kN)436+62+4+29+125=656起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)656+60=716水平荷载标准值Fvk(kN)0.79×0.36×1.6×43=19.57倾覆力矩标准值Mk(kNm)62×22+4×15-29×6.3-125×11.8+0.9×(900+0.5×19.57×43)=954.98非工作状态竖向荷载标准值F(kN)Fkl=656水平荷载标准值FVk'(kN)1.83x0.36x1.6x43=45.33倾覆力矩标准值Mk'(kNm)62×22-29×6.3-125×11.8+0,5×45.33×43=680.894、塔机传递至基础荷载设计值工作状态塔机自重设计值F(kN)1.2Fkl=1.2x656=787.2起重荷载设计值FQ(kN)1.4FQk=1.4×60=84竖向荷载设计值F(kN)787.2+84=87L2水平荷载设计值Fv(kN)1.4Fvk=1.4×19.57=27.4倾覆力矩设计值M(kNm)i.2×(62×22+4×15-29×6.3-l25×11.8)÷1.4×0.9×(900÷0.5×19.57×43)=1383.71非工作状态竖向荷载设计值F(kN)i.2Fk=1.2x656=787.2水平荷载设计值FJ(kN)1.4Fvk=1.4×45.33=63.46倾覆力矩设计值M<kNm)1.2×(62×22-29×6.3-125×11.8)+1.4×0.5×45.33×43=1011.99三、基础验算矩形板式基础布置图基础布置基础长Km)5.5基础宽b(m)5.5基础高度h(m)1.2基础参数基础混凝土强度等级C35基础混凝土自重c(kNr113)25基础上部覆土厚度h，(m)0基础上部覆土的重度/(kN/n?)19基础混凝土保护层厚度(mm)40地基参数地基承载力特征值fak(kPa)200基础宽度的地基承载力修正系数nb0.3基础埋深的地基承载力修正系数nd1.6基础底面以下的土的重度(kNm3)19基础底面以上土的加权平均重度m(kNm3)19基础埋置深度d(m)0修正后的地基承载力特征值fa(kPa)101.9地基变形基础倾斜方向一端沉降量Si(mm)20基础倾斜方向另一端沉降量S2(mm)20基础倾斜方向的基底宽度U(mm)5000基础及其上土的自重荷载标准值：Gk=blhc=5.5×5.5×1.2×25=907.5kN基础及其上土的自重荷载设计值：G=1.2Gk=1.2×907.5=1089kN荷载效应标准组合时，平行基础边长方向受力：Mk"=GRGi+G2RQma-G3RG3-G4RG4+O9x(M2+O.5FvkHl.2)=62×22+4×15-29×6.3-125×11.8+0.9×(900+0.5×19.57×431.2)=891.87kNmFvku=FvkZl.2=19.57/1.2=16.31kN荷载效应基本组合时，平行基础边长方向受力：M,=l.2×(G1RGi+G2RQmax-G3RG3-G4RG4)+l.4×O.9×(M2+O.5FvkHl.2)=1.2×62×22+4×15-29×6.3-125×11.8)+1.4×0.9×(900+0.5×19.57×431.2)=1295.35kNmFv"=Fvl.2=27.4/1.2=22.83kN基础长宽比：lb=5.55.5=ll.l,基础计算形式为方形基础。Wx=lb25.5=5.5×5.525.5=30.25m3Wy=bl25.5=5.5×5.525.5=3O.25m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩:Mkx=Mkb(b2+l2)05=954.98×5.5/(5.52+5.52)05=682.12kNmMky=MkI/W+-严=954.98x5.5/(5.52+5.52严二682.12kNm1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：Pkmin=(Fk+Gk)/A-MkXZWX-Mky/WY=(716+907.5)/30.25-682.12/30.25-682.1230.25=8.57kPa0偏心荷载合力作用点在核心区内。2、基础底面压力计算Pkrnin=8.57kPaPkmaX=(Fk+Gk)A+MkWX+MkyWy=(716+1080)30.25+675.2730.25+675.2730.26=87.4kPa3、基础轴心荷载作用应力Pk=(Fk÷Gk)(lb)=(716+1080)(5.5×5.5)=49.89kNm24、基础底面压力验算(1)、修正后地基承载力特征值fa=fak+b(b-3)+dm(d-O.5)=100.00+0.30×19.00×(5.5-3)+1.60×19.00×(5.5-0.5)=101.90kPa(2)、轴心作用时地基承载力验算Pk=49.89kPaCl=101.9kPa满足要求！(3)、偏心作用时地基承载力验算Pkma=
