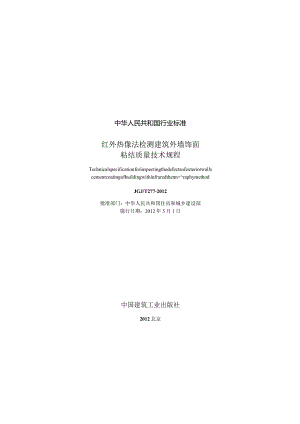

中华人民共和国行业标准红外热像法检测建筑外墙饰面粘结质量技术规程Technicalspecificationforinspectingthedefectsofexteriorwallscementcoatingofbuildingwithinfraredthen<raphymethodJGJ/T277-2012批准部门：中华人民共和国住房和城乡建设部施行日期：2012年5月1日中国建筑工业出版社2012北京中华人民共和国住房和城乡建设部公告AA1。4八Fl.用1U5关于发布行业标准红夕卜热像法检测建筑外墙饰面粘结质量技术规程的公告现批准红外热像法检测建筑外墙饰面粘结质做技术规程为行业标准,编号为JGJ/T277-2012,自2012年5月IH起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年1月6日前言根据住房和城乡建设部关于印发2010年工程建设标准规范制订、修订计划的通知（建标201043号）的要求，规程编制组经广泛调查研究，认真总结实践经验.参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规程。本规程的主要技术内容是：L总则；2.术语；3.检测仪器；4.检测；5.检测数据分析；6.检测结论和报告。本规程由住房和城乡建设部负责管理，由甘肃省建设投资Vjxn宋心总、公T”贝丹也、仅/|、小令3肝忏。IAIJXI43ETXe意见或建议，请寄送甘肃省建设投资（控股）集团总公司（地址：兰州市七里河区西津东路575号，邮编：73OO5O）0本规程主编单位：甘肃省建设投资（控股）集团总公司中国建筑科学研究院本规程参编单位：甘肃省建筑科学研究院四川省建筑科学研究院广西建筑科学研究设计院中国计量科学研究院河北省建筑科学研究院沈阳市建设工程质量检测中心重庆市建设工程质量监督总站检测中心沈阳建筑大学山西省建筑科学研究院北京东方建宇混凝土科学技术研究院本规程主要起草人员：王欢祥冯力强徐教宇晏大玮r,ft3£原宋张剑峰李杰成原遵东边智慧贾玉新文先琪吴玉厚魏利国王安岭本规程主要审查人员：陆津龙崔士起由世岐陈松张嘉亮曹万智金光辉马岷成高永强a日久1总则12术语23检测仪器33.1 技术要求33.2 使用环境条件34检测44.1 一般规定44.2 现场检测55检测数据分析7G检测结论和报告8附录A红外热像仪校准方法9附录B全国部分城市红外热像法检测建筑外墙饰而粘结质盘适宜检测时段12附录C常用饰面材料表面发射率13附录D检测记录表14本规程用词说明:15附：条文说明17Contents1 GeneralProvisions12 Terms23 TestEquipment31 .1TechnicalRequirements33 .2UseofEnvironmentalConditions34 Testing44 .1GeneralRequirements45 .2FieldTesting55 TestDataProcessing76 TestResultsandReport8Appendix A InfraredCalibrationMethod9Appendix B SuitableestingTimCforExteriorWallsCementCoatingofBuildingwithInfraredThermographyMethodinsomeCitiesofChina12AppendixCCommonlyusedinDecorativeSurfaceEmissivity13AppendixDTestRecordForm14ExplanationofWordinginThisCode15Addition：ExplanationofProvisions171总则.o.1为规范红外热像技术在建筑外墙饰面层粘结质址检测中的应用，制定本规程。1.0.2本规程适用于建筑外墙采用满粘法施工的饰面层粘结质量检测，不适用于下列饰面层的粘结质量检测：1采用混色饰面砖或涂料，且影响检测结果判断的饰面层;2表面有较大凹凸装饰的饰面层。1.0.3使用红外热像法进行建筑外墙饰面层粘结质址检测的人员，应通过专业技术培训。1.0.4采用红外热像法检测建筑外墙饰面层粘结质量时，除应符合本规程外，尚应符合国家现行有关标准的规定。2.0.1饰面层cementcoating附着于建筑外墙外侧，起装饰作用的构造层。2.0.2空间分辨力spatialresolution红外热像仪分辨物体空间几何形状细节的能力。20.3图像处理imageprocessing对红外热像图进行除噪声、图像色彩调整、消除背景、空鼓面积计算等处理。2.0.4空鼓exfoliationofcementcoating饰面层与基层之间或饰面层内部各层材料之间因相互粘结不牢而出现的分层现象。.3.1 技术要求3.1.1 红外热像仪的性能指标应满足下列条件：1工作波段为且具备可见光成像辅助功能;2检测温度范围为-20C100C;3温度显示分辨率不大于008C;4测温一致性不大于051；5测温准确度为±2C；6探测器像索值不小于320X240;7空间分辨力不小于Imrad。3.1.2 红外热像仪应具有产品合格证。3.1.3 红外热像仪应定期进行校准,并应符合下列规定：1红外热像仪校准方法应按本规程附录A执行；2校准项目应包括温度示值误差和测温一致性；3校准有效期不宜超过1年。3.2使用环境条件3.2.1 红外热像仪的使用环境条件应符合下列规定：1环境温度应在一5C40C;2环境湿度应小于90%。4.1 一般规定4.1.1 红外热像法检测建筑外墙饰面层粘结质盘工作程序，应图4. Ll红外热像法检测 建筑外墙饰面层粘结质地 工作程序框图4.1.2 接受委托后，应进行现场调查和资料收集，并宜包括下列内容：1建筑物结构形式、规模、饰面情况、使用时间；2建筑设计图纸；3建筑物方位、朝向、日照、周边环境遮挡或反射情况；4建筑物冷、热源部位及工作情况；5建筑物外墙渗漏、开裂、脱落及维修等情况。4.1.3 检测前应编写检测技术方案，并应符合下列规定：1检测技术方案应依据委托的内容、现场调查结果和收集的资料编写。2检测技术方案应包括下列内容：1）检测时间；2）被检墙面的方位及检测时段；3）检测仪器在现场的工作位置；4）拍摄距离、拍摄角度及拍摄次数;5）对检测结果进行验证的方法。3检测时段可按本规程附录B确定。4选择拍摄距离和拍摄角度时，应保证被涧建筑物周边环境无障碍物遮挡，并应保证所得图像易于识别.4.2 现场检测4.2.1 红外热像法现场检测的环境和条件应符合下列规定：1应选择在晴天、低风速的条件，且风速不宜大于4m/s；2被检测建筑外墙的热辐射或环境温度应处于快速升高或降低的时段；3待测区域不应有明水。4.2.2红外热像法现场检测时，除应符合本规程第3.2.1条的规定外，尚应注意下列情况的影响：1降水、雾需、扬尘等因素的影响。2拍摄距离与角度及光学变焦镜头的影响。所选拍摄距离与角度及光学变焦镜头宜确保每张红外热像图的最小可探测面积在目标物上不大于50mm×50mmo3外墙饰而材料发射率的影响。常用饰面材料表面发射率可按本规程附录C确定。4建筑物内外冷热源的影响。5相邻建筑物对待测目标物区域的影响。6待测区域存在污垢、渗漏等情况的影响。7建筑物外立面凹凸状外形构造阴影区域及幕墙、门窗等反射阳光不均匀导致的影响。8建筑物高度、方向、风速变化的影响。9建筑物结构变化（冷、热桥）导致温度场异常的影响。4. 2.3红外热像法现场检测应按下列步骤进行：1安放、调试仪器及设备，使其处于正常工作状态；2记录天气、气温、日照、风速、饰面层表面温度等；3拍摄并记录被测区域红外及可见光图像；4记录拍摄距离、角度、拍摄时间等相关信息；5验证疑似缺陷部位；6填写检测记录表，记录表格式可按本规程附录D执行。5检测数据分析5. 0.1红外热像图分析时，应采用易识别粘结缺陷的图像表达检测结果。5.1 .2红外热像图分析应包括下列内容：1对分块拍摄的红外热像图进行准确的拼接合成；2对合成后的图像进行几何修正；3除去背景，选择适宜的温度范围，选用2色3色显示图像，突出缺陷在图像中的分布；4采用箭头、框图等标注方法说明缺陷位置及范围；5将经过处理得到的缺陷分布图与所测外墙立面可见光图像准确叠加，输出结果图。5.2 .3粘结缺陷判定可按下列步骤进行：1对红外热像图和可见光图像进行分析处理，得到所测饰面层红外热像和可见光粘结缺陷标记图像。2根据检测现场的实际环境和条件，排除周边环境的影响，得出检测结果。必要时，应采用辅助检测方法验证检测结果。3推定饰面层粘结缺陷部位和程度。6检测结论和报告6. 0.1根据检测结果，应对建筑外墙饰面层粘结质量进行分级,给出措施建议，并应符合表6.0.1的规定。表6.0.1建筑外墙饰面层粘结质温分级及措施建议等级分级措施建议I无明显缺陷可不采取措施有明显缺陷应采取措施6.0.2检测报告应包括下列内容：1工程名称及工程概况；2委托单位；3检测单位及人员名称；4检测仪器型号及编号；5检测区域范围及被测墙面轴线位置；6检测区域墙体饰面材料类型；7检测时间、环境和条件；8检测数据（红外热像图及相同位置的可见光图像）;9检测结论；10图释。附录A红外热像仪校准方法A.0.1红外热像仪校准的环境条件应符合下列规定：1环境温度应为（23±5）七，湿度不应大于85%RH;2应满足校准设备和被校准热像仪的适用条件要求；3不应有强环境热森射。A.0.2校准红外热像仪的仪器及设备应符合下列规定：1宜采用钳电阻温度计、热电偶或辐射温度计测量黑体辐射源温度；2黑体辐射源的温度范围应满足被校准热像仪的技术要求CA.0.3红外热像仪的校准项目应包括外观、示值显示、示值误差、测温一致性。A.0.4红外热像仪的外观可通过手动、目测检查，且热像仪的外壳、机械调节部件、外露光学元件、按键、电器连接键等不应有影响热像仪测知功能的缺陷。A.0.5红外热像仪的示值显示可手动、目测检查，且热像仪的示值显示效果不应有影响正常使用的缺陷。2c，ZrrAtA4，、，一Hrr、口tM.xjurk-At/rA-rUqz-k*A.U.OIL外恐像1乂的K值俣至校11E独付合P制横TE:1校准温度点应为量程的上、下限及量程的中间值。2应清洁热像仪光学外露元件。3应安装附加光学镜头等光学元件。4应根据热像仪的聚焦范围要求、光学分辨力及黑体辐射源直径，确定测量距离。5校准前，应将热像仪预先开机。6应根据热像仪的使用要求，输入盘程和校准条件数据,且校准时热像仪发射率参数应设置为1或等于黑体辐射源发射率。7在进行示值误差校准之前，应完成热像仪的使用说明要求的对测量结果有影响的操作。8应将被校准
