DBJT13-住宅建筑预制钢筋混凝土楼梯技术标准.docx

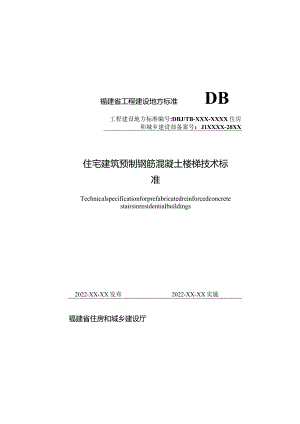

福建省工程建设地方标准DB工程建设地方标准编号:DBJ/TB-XXX-XXXX住房和城乡建设部备案号：J1XXXX-20XX住宅建筑预制钢筋混凝土楼梯技术标准Technicalspecificationforprefabricatedreinforcedconcretestairsinresidentialbuildings2022-XX-XX发布2022-XX-XX实施福建省住房和城乡建设厅福建省工程建设地方标准住宅建筑预制钢筋混凝土楼梯技术标准Technicalspecificationforprefabricatedreinforcedconcretestairsinresidentialbuildings工程建设地方标准编号：DBJ"13-XXX-XXXX住房和城乡建设部备案号：JlXXXX-20XX主编单位：三明市建设工程造价站福建东南设计集团有限公司福建建祥建筑科技有限责任公司批准部门：福建省住房和城乡建设厅实施日期：20XX年XX月X日202X年福州福建省住房和城乡建设厅关于发布省工程建设地方标准住宅建筑预制钢筋混凝土楼梯技术标准的通知闽建科(20XX)XX号各设区市建设局(建委)，平潭综合实验区交通与建设局，各有关单位：由三明市建设工程造价站、福建东南设计集团有限公司和福建建祥建筑科技有限责任公司共同编制的住宅建筑预制钢筋混凝土楼梯技术标准，经组织审查，批准为福建省工程建设地方标准，编号DBJ/TXXXXXX,自20XX年XX月XX日起实施。在执行过程中，有何问题和意见请函告省厅科技与设计处。该标准由省厅负责管理，具体技术内容由主编单位负责解释。福建省住房和城乡建设厅20XX年XX月XX日前言根据福建省住房和城乡建设厅关于公布全省住房和城乡建设行业2022年第五批科学技术计划项目的通知（闽建科202233号）的要求，标准编制组经广泛调查研究，对关键问题进行了理论分析，与国内相关标准进行了协调。经过反复讨论、修改，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，制定本标准。本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.预制楼梯设计；5.构件模数标准化生产；6.预制楼梯性能检验；7.预制楼梯施工；8.施工质量管理与验收。本标准由福建省住房和城乡建设厅负责管理，由三明市建设工程造价站负责具体技术内容的解释。执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址：福州市北大路242号，邮编：35OOOI）和三明市建设工程造价站（地址：福建省三明市三元区新市中路208号，邮编：365001）,以供今后修订时参考。本标准主编单位：三明市建设工程造价站福建东南设计集团有限公司福建建祥建筑科技有限责任公司本标准参编单位：福建金鼎建筑发展有限公司福建一建集团有限公司福建江厦学院福建省建设工程造价总站三明市建筑工程施工图设计文件本标准主要起草人：审查中心张初兴陈家强严孝彩林忠东卿福民倪时武周媛张漳荣姚晓明曾念童吴正宇池勇朱黎声吴佐汪陆泽辉本标准主要审查人：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX目次1总则32术语43基本规定64预制楼梯设计71.1 1一般规定71.2 分类、标号71.3 预制楼梯设计85构件模数标准化生产125.1 一般规定125.2 制作准备125.3 构件制作146预制楼梯性能检验166.1承载力检验166.2 挠度检验166.3 开裂检验187预制楼梯施工207.1 一般规定207.2 预制楼梯堆放、吊运及安装218施工质量管理与验收238.1 一般规定238.2 外观质量检查238.3 外形质量检查248.4 验收25Contents1 GeneralProvisions32 Terms43 BasicRequirement64 PrefabricatedStaircaseDesign74.1GeneralRequirements74.2ClassificationandLabeling74.3PrefabricatedStaircaseDesign85StandardizedProductionofComponentModules125.1GeneralRequirements125.2ProductionPreparation125.3Manufacturing146PerformanceTesting166.1BearingCapacityInspection166. 2DeflectionInspection167. 3CrackingInspection187Construction207.1 GeneralRequirements208. 2Stacking>LiftingandInstallation218ConstructionQualityManagementandAcceptance238. 1GeneralRequirements238. 2AppearanceQualityInspection238. 3SurfaceQualityInspection249. 4Acceptance251总则i.o.为推进福建省住宅建筑预制钢筋混凝土楼梯的应用，促进相应的设计、施工及验收达到安全适用、经济合理、质量可靠的要求，根据本省实际工程需要，制定本标准。1.0.2本标准适用于设计年限为50年的福建省一般民用住宅建筑的预制钢筋混凝土楼梯设计、施工及验收。1. 0.3预制钢筋混凝土楼梯应符合装配式建筑工业化设计原则，符合标准化设计、工厂化生产、装配化施工和信息化管理的要求。1.0.4住宅建筑预制钢筋混凝土楼梯的设计、施工及验收，除应符合本标准的要求规定外，尚应符合国家及福建省现行有关标准的规定。2术语2. 0.1预制钢筋混凝土楼梯precastreinforcedconcretestairs在工厂制作的两个平台之间若干连续踏步、或若干连续踏步和平板组合的混凝土构件,简称预制楼梯，包括板式楼梯和梁板式楼梯。2.0.2部件part由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。2. 0.3建筑模数constructionmodule为实现建筑工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有一定的通用性和互换性，统一选定的协调建筑尺度的增值单位。2.0.4踏步step踏步面和踏步踢板组成的梯级。2. 0.5标准化接口standardizedinterface具有统一的尺寸规格与参数，并满足公差配合及模数协调的接口。2. 0.6装配式混凝土结构precastconcretestructure由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构。2. 0.7楼梯平台staircaselanding楼梯梯段与楼面连接的水平段或连接两个梯段之间的水平段,供楼梯转折或使用者略作休息之用。2. 0.8剪刀楼梯scissorsstaircase利用一个普通楼梯的空间，设置两个相互交叉、隔离的疏散楼梯，形成两个独立的疏散楼梯，垂直方向的两个疏散通道。2. 0.9双跑楼梯doublerunningstairs在两个楼板层之间，包括两个平行而方向相反的梯段和一个中间休息平台。经常两个梯段做成等长，节约面积3基本规定3.0.1预制钢筋混凝土楼梯在设计阶段，应协调建设、设计、制作、施工各单位之间的关系，并应加强建筑、结构、设备、装修等专业之间的配合。3.0.2楼梯设计应按照通用化、模数化、标准化的要求，以少规格、多组合的原则，实现建筑及部品部件的系列化和多样化。3.0.3预制钢筋混凝土楼梯应满足适用性能、环境性能、经济性能、安全性能、耐久性能等要求，并应采用绿色建材和性能优良的部品部件。3.0.4预制楼梯采用的混凝土、钢筋和钢材的力学性能指标和耐久性要求等应符合现行国家标准混凝土结构设计规范GB50010和钢结构设计规范GB50017的规定。3.0.5预制钢筋混凝土楼梯设计应采用标准化的功能模块、部品部件等信息库，统一编码、统一规则，全专业共享数据信息，实现建设全过程的管理和控制。3.0.6预制楼梯应综合协调建筑、结构、设备和内装等专业，制定相互协同的施工组织方案，并应采用装配式施工，以保证工程质量，提高劳动效率。3.0.7预制楼梯的连接节点和接缝应受力明确、构造可靠，并应满足承载力、延性和耐久性等要求。4预制楼梯设计4.1 一般规定4.1.1 1.1预制楼梯的结构设计使用年限为50年。当楼梯结构安全等级为一级时，结构重要性系数取Ll;当楼梯结构安全等级为二级时，结构重要性系数取1.0。4.1.2 预制混凝土楼梯板的支座处均为销键连接。上端支承处为固定较支座，下端支座处为滑动钱支座时，梯段板计算按两端简支模型考虑，可不考虑梯段板对主体结构刚度的影响。4.1.3 设置滑动校的部位应采取防止滑落的构造措施，限制垂直于梯跑方向位移，防止地震作用下变形过大而撞击周边构件。4.1.4 预制楼梯拆分设计时，应考虑楼梯重量是否满足吊装的要求。当塔式起重机吊装能力不足时，可将预制楼梯在宽度方向一分为二，预制楼梯统一梯段中间拼缝处要预留凹槽，安装完毕后进行填缝处理。4.2 分类、标号4.2.1 分类预制楼梯分为：板式楼梯、梁式楼梯。1板式楼梯由预制斜板（楼梯段）、预制平台梁，预制平台板（一般采用空心楼板）组装而成。即先在两侧墙体上放置平台梁，再将斜板放置在平台梁上，焊接锚固连接在一起。2梁式楼梯由斜梁、平台梁、平台板、踏步等预制构件组成。即先在两侧墙体上放置平台梁，再将斜梁与平台梁相连接，并在斜梁上铺设踏步。板式楼梯梁式楼梯图4.2.1预制楼梯示意图4.2.2标号预制楼梯标号说明如下：G:公共建筑楼梯一卒一梯段板标志宽度（dm）JT:剪刀楼梯f1.活荷载标准值2OKN/m2.活荷我标准值3.5KNm示例1：高层居住建筑，层高3.1m,采用剪刀楼梯，楼梯净开间2500mm,梯井宽度12Omm,梯段建筑设计宽度为119Omm.双侧安装空隙各为20mm。选用型号ZJT12-31-2的预制梯段。示例2：多层居住建筑，层高3.0m,采用双跑楼梯，楼梯净开间2500mm,梯井宽度100mm,梯段建筑设计宽度为1200mm,玳侧安装空隙20mm。选用型号ZST/2-30-1的预制梯段。4.3预制楼梯设计1 .3.1预制楼梯主要包括平台和踏步段两部分。具体结构形式见图4.3.1。4 .3.2预制楼梯的连接及附属部分主要起到连接楼梯自身的各种构件，或连接楼梯构件与建筑主体的作用。连接材料的选择和安装流程上，应满足以下几个基本要求：1各种连接件承受荷载的能力不应低于其所连接构件的承受荷载的能力。图431预制楼梯整体示意图2各类连接构件的耐久性应能够满足工程设计的年限要求。各类金属构件宜采用沉头孔等方式避免外露；如果有特殊视觉要求需要外露时，应充分考虑各金属连接件和预埋件所处的环境，进行防腐处理，对于有防火
