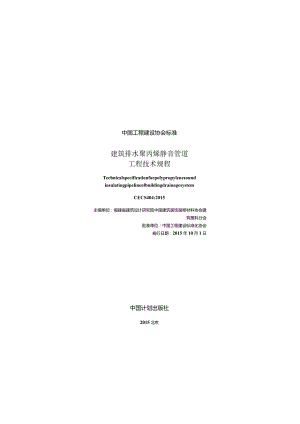

中国工程建设协会标准建筑排水聚丙烯静音管道工程技术规程TechnicalspecificationforpolypropylenesoundinsulatingpipelineofbuildingdrainagesystemCECS404:2015主编单位：福建省建筑设计研究院中国建筑装饰装修材料协会建筑塑料分会批准单位：中国工程建设标准化协会施行日期：2015年10月1日中国计划出版社2015北京中国工程建设标准化协会公告第206号关于发布建筑排水聚丙烯静音管道工程技术规程的公根据中国工程建设标准化协会程建设协会标准制订、修订计划的班13年第一批工t协字C2013I057号）的要求，由福建省建筑设计会建筑塑料分会等单位编制的术规程,经本协会建筑给布，编号为CECS404«赚果中国建筑装饰装修材料协（建筑排水聚丙烯静音管道工程技幺M委员会组织审查，现批准发】5年10月111起施行.中国工程建设标准化协会二。一五年七月一日根据中国工程建设标准化协会关于印发2013年第一批工程建设协会标准制订、修订计划的通知（建标协字2013057号）的要求，编制组经过深入调在研究，结合工程实践，认真总结经验，并在广泛征求意见的基础上，制定本规程.本规程共分为6章和2个附录.主要内容包括：总则、术语和符号、材料、设计、施工安装、工程验收等.本规程由中国工程建设标准化协会建筑给水排水专业委员会归口管理，由福建省建筑设计研究院（地址：福建省福州市鼓楼区通湖路188号，邮政编码：350001）负责解释.在使用过程中如发现需要修改和补充之处，请将意见和资料径寄解释单位.主编单位：福建省建筑设计研究院中国建筑装饰装修材料协会建筑装料分会参编单位：福州大学悉地国际设计顾问（深圳）有限公司中元国际（上海）工程设计研究院有限公司上海深海宏添建材有限公司禹州市建通夔胶管业有限公司北新那管布限公司尼奥浦神通（上海）管业有限公司禹州市夏都柔性铸管有限公司福建恒杰塑业新材料有限公司上海白蝶管业科技股份有限公司河北宝路七星塑业南限公司宏升装胶（杭州）有限公司福建博大襄业新材料有限公司康泰塑胶科技集团有限公司山西乾通塑胶有限公司山东金潮新型建材有限公司天津联硕管业有限公司河北途锐管道有限公司顾地科技股份有限公司厦门中井科技有限公司上海佐逸管业有限公司主要起草人：程宏伟刘德明马金熊敏姜文源罗定元黄文忠项伟民柴冈徐红越刘史雨黄亚丽卢国基胡再兴侯振超许建钦俞来明邸飞徐水平崔俊文刘树远张云标乔辉友付志敏陈荣辉江林陈耀辉王子龙龚旭邹学彬吴海林罗荣峰颜建萍主要审查人：赵铿陈怀德冯旭东朱建荣孙钢符培勇方玉妹李益物陈晓风1总则(1)2术语和符号(2)1.1 术语(2)1.2 符号(2)3 材料(4)3.1 管材和管件(4)3.2 检胶密封网(IO)4 设计<12)4.1 一般规定(12)4.2 管道的布置和敷设(13)4.3 管道的变形计算和补偿措施(16)4.4 管道水力计算(16)5施工安装(20)5.1 一般规定(20)5.2 管道连接(22)5.3 管道支吊架安装(24)5.4 管道安装(24)5.5 埋地管道敷设<26)6工程验收(28)6.1 一般规定(28)6.2 验收(28)附录A建筑排水聚丙烯静音管道温度变化引起的伸缩量:(31)附录B管道水力计算表(32)本规程用词说明（39）引用标准名录（40）附：条文说明41）Contents1 Generalprovisions(1)2 Termsandsymbols(2)2.1 Terms(2)2.2 Symbols(2)3 Material(4)3.1 Pipesandfittings(4>3.2 Rubberingseal(10)4 Design(12)1. 1Generalrequirements(12)4. 2Pipelayoutandinstallation(13)5. 3Pipelinedeformationcalculationandcompensationmeasures(16)6. 4Pipinghydrauliccalculation(16)5 Pipelineinstallation(20)5.1 1Generalrequirements(20)5.2 Pipingconnection(22)5.3 3Pipesupportandhangerinstallation(24)5.4 Pipinginstallation(24)5.5 Buriedpipelayout(26)6 Pipeworkacceptance(28)6.1 Generalrequirements(28)6.2 Acceptance(28)AppendixALengthvariationchartofpolypropylenesoundinsulatingpipelineforbuildingdrainage(31)AppendixBPipinghydrauliccalculationtable(32)Explanationofwordinginthisspecification(39)1.istofquotedstandards¢40)AdditionsExpIanationofprovisions(41).o.为使建筑排水聚丙烯静音管道工程的设计、施工及验收做到技术先进、安全适用、经济合理、确保工程质鼠，制定本规程.1.0.2本规程适用于新建、改建、扩建民用及工业建筑的生活排水和重力流屋面雨水排水系统的建筑排水聚丙烯静音管道工程设计、施工及验收.1.0.3建筑排水管道工程采用的聚丙烯静音管材及管件应符合现行行业标准聚丙烯静音排水管材及管件CJ/T273和建筑排水用聚丙烯（PP）管材和管件CJ/T278的有关规定.1.0.4建筑排水聚内烯静音管道工程的设计、施匚及验收除应符合本规程外，尚应符合国家现行才关标准的规定.2术语和符号2.1 术语2.1.1 建筑排水聚内爆静音管材polypropylenesoundinsuIatingpipes以耐冲击共聚聚丙烯(PP-B)树脂为主要原料，加入为达到使用要求所必须的添加剂经挤出成型且水流噪声小于或等于50(IB（八）的建筑排水管材.包括三层结构和单层结构两类管材.2.1.2 建筑排水聚丙烯静音管件polypropylenefittings以耐冲击共聚聚丙烯(PP-B)树脂为主要原料，加入为达到使用要求所必须的添加剂，经注整成型的建筑排水管件.2.1.3 橡胶密封圈连接rubbersealsringjoint当管材端部插入管件承口后，利用预先嵌入管件内的橡胶圈弹性变形而形成密封的连接方式.2.1.4 热熔连接hotmeltconnection由相同热塑性瞿料制作的管材、管件的插口与承口互相连接时，采用专用热熔工具将连接部位表面加热熔融，冷却后连接成为一个整体的连接方式.2.1.5 管窿pipealley在建筑物内，为设置排水立管而砌筑的不能进人的竖向成小空间.2.2 符号A承口深度IAm管道在设计充满度的过水断面；Am承口最小深度；de管材平均外径；d：一管材最大平均外径；dii一管材最小平均外径；dn管材公称外径；d.承口平均内径；max承口最大平均内径；一一承口最小平均内径；«公称壁厚,e一-插口量厚；G承口壁厚；L-密封圈槽壁厚,I水力坡度；1.一管道长度，1.l插口长度；1.nia插口最小长度；H管材的粗糙系数,%计算管段排水设计秒流量;R水力半径；P流速；线膨胀系数；L-管道纵向伸缩量；M-管道周闱环境的最高温度与最低温度之差.3材料3.1 管材和管件3.1.1 建筑排水聚丙饰静音管材、管件的颜色应均匀一致.3.1.2 管材内外壁应光滑平整,不应有砂眼、裂口和明显的痕纹、杂质、凹陷、色泽不均和分解变色线;管材端面切割面应平整，并与轴线垂直，当管材为三层结构时,管材中间层与内、外层应无分脱现象.3.1.3 管件内外壁应光滑平整，不应有气泡、裂口和明显的痕纹、凹陷、色泽不均和分解变色线；管件应完整无缺损，浇口及溢边应修整平整.3.1.4 管件宜由管材生产单位配套供应.3.1.5 W层结构的建筑排水聚丙烯静音管材和管件的主要物理力学性能应符合现行行业标准聚丙烯静音排水管材及管件CJ/T273的有关规定,单层结构的建筑排水聚丙烯静音管材和管件的主要物理力学性能应符合现行行业标准建筑排水用聚丙烯（PP）管材和管件CJ/T278的有关规定.3.1.6 建筑排水聚丙烯静音管道可采用橡胶密封圈连接或热熔连接.三层结构排水管材（图3.1.6）应采用橡胶密封圈连接;单层结构排水管材可根据不同的使用场合和要求选用其中一种连接方式.3.1.7 建筑排水聚丙烯静音管道系统适应性试验应符合表3.1.7的规定.«3.1.7建筑排水聚丙烬的青管道系统适应性试险双目ff求连接由封博a（0.05MPa.】5min）连接处不0水、不破裂系统曝声费试dB（八）50注I系统曝/测斌依据现行行业标准建筑揖水管道系统Be声/试方法CJ/T312中的有关拉定.按水源2L/»对立管为nlIOmm的建筑排水*丙始冷音管道系烧进行测定.本表数值系测用声源室1的数色.图3.1.6三层结构排水管材示意图1一外层,2一中网屋,3内层3.1.8 建筑排水聚丙烯三层结构和单层结构的管材的平均外径和壁厚尺寸应分别符合表3.1.8-1和表3.1.8-2的规定.«3.1.8-1三及结构管材平均外径、壁厚尺寸（mm）公舜外校dn平均外位4.壁厚内、外层厚度小平均外径大平均外径J公称壁厚C允许偏差5050.050.33.2+0.300.30.57575.075.33.8+0.400.4-0.6110110.0110.44.5+0.5O0.5*0.7125125.0125.44.7+0.500.5-0.7公称外径dn平均外役d.至厚内、外展厚度金小平均外径d-大平均外径<m.*aa公琼壁厚e允许偏差160160.0160.55.0+0.600,6-0.8200200.0200.66.5+0.600.81.0»3.1.8-2单层结构管材平均外径及壁厚尺寸（mm）公欺外径dn平均外径4.壁厚管系列小¥均外径量大平均外柱S20Sl«SU<mbmiRl£4Je三.z5050.050.31.82.21.8
