CECS363-2014 建筑同层检修(WAB)排水系统技术规程.docx

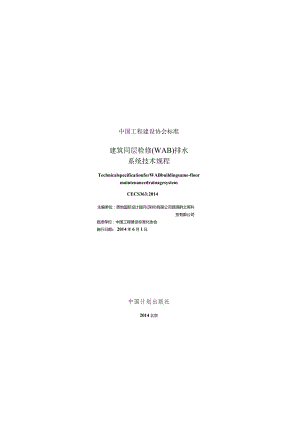

中国工程建设协会标准建筑同层检修(WAB)排水系统技术规程TechnicalspecificationforWABbuildingsame-floormaintenancedrainagesystemCECS363:2014主编单位：悉地国际设计顾问(深圳)有限公司昆明群之英科技有限公司批准单位：中国工程建设标准化协会施行日期：2014年6月1日中国计划出版社2014北京中国工程建设标准化协会公告第162号关于发布建筑同层检修（WAB）排水系统技术规程的公告根据中国工程建设标准化协会关于印发2011年第一批工程建设协会标准制订、修订计划的通知（建标协字201145号）的要求,由悉地国际设计顾问（深圳）有限公司、昆明群之英科技有限公司等单位编制的建筑同层检修（WAB）排水系统技术规程,经本协会组织审查，现批准发布，编号为CECS363:2014,自2014年6月1日起施行。中国工程建设标准化协会二。一四年二月十八日根据中国工程建设标准化协会关于印发2011年第一批工程建设协会标准制订、修订计划的通知（建标协字201145号）的要求，制定本规程。建筑同层检修（WAB）排水系统是在既有建筑普通单立管排水系统、建筑特殊单立管排水系统和建筑专用通气立管排水系统理论和技术的基础上，采用WAB排水汇集器和WAB可调式特殊配件等，实现了系统水封主动补水防干涸、排水横支管同层清通与检修、地漏及所有排水器具接口适应不同二次装修高度，更重要的是，实现了卫生间、厨房和阳台在设置地漏条件下的不降板同层排水，对节省工程造价、提高建筑卫生标准均具有重要意义。该系统是一种节能、安全、卫生并便于维护的建筑排水系统，填补了国内建筑同层检修排水系统的空白。本规程共分6章和2个附录，主要内容包括：总则，术语，设计,安装，验收和维护管理等。本规程由中国工程建设标准化协会归口管理并负责解释。在使用过程中如发现需要修改或补充完善之处,请将意见和有关资料寄送解释单位（北京市海淀区首体南路9号主语国际2号楼中国建筑标准设计研究院邮政编码：100044）.主编单位：悉地国际设计顾问（深圳）有限公司昆明群之英科技有限公司参编单位：福建省建筑设计研究院上海世纪都城建筑设计研究院有限公司福州大学厦门合道工程设计集团有限公司云南省设计院昆明市建筑设计研究院有限责任公司重庆市设计院中国建筑西南设计研究院有限公司贵州省建筑设计研究院贵州群之英科技铸造有限公司深圳市皇城地产有限公司刘德明姜文源林国强程宏伟吕晖罗定元张海宇杨仙梅余广耦境连青李益勤黄显奎孙钢董辉孙慧刘彦菁股家伟邱寿华王杰赵锂陈怀德贾苇归谈纯袁玉梅方玉妹刘杰茹刘建华王竹主要起草人:主要审查人:1总则(1)2术语(2)3设计(5)3.1 一般规定(5)3.2 系算组成(6)3.3 管道布置(9)3.4 水力计算(13)4安装(15)4.1 一般规定(15)4.2 管道安装(16)4.3 WAB排水汇集器和WABnJ调式特殊配件安装(21)5验收(32)5.1 一般规定(32)5.2 局部工程验收(32)5.3 整体工程验收(33)6维护管理(35)附录AWAB特殊管件<36)附录BWAB可调式特殊配件(50)本规程用词说明(53)引用标准名录(54)附：条文说明(55)Contents1 Generalprovisions(1)2 Terms(2)3 Design(5)3. 1Generalrequirements(5)4. 2Systemcomponents(6)5. 3Pipelinelaying(9)6. 4Hydrauliccalculation¢13)4Installation(15)4. 1Generalrequirements(15)4. 2Installationofpipeline(16)7. 3InstallationofWABdraincollectorandadjustablespecialparts(21)5Acceptance(32)8. 1Generalrequirements(32)9. 2Acceptanceoflocalproject(32)10. 3Acceptanceofwholeproject(33)11. Maintenancemanagement(35)Appendix A WABspecialfittings(36)Appendix B WABadjustablespecialparts(50)Explanationofwordinginthisspecification(53)1.istofquotedstandards(54)AdditionzExplanationofprovisions(55).o.为规范建筑同层检修排水系统的设计、安装、验收及维护管理,做到技术先进、安全卫生、经济合理、确保质量，制定本规程。1.0.2本规程适用于新建、扩建和改建的民用建筑中建筑同层检修排水系统的设计、安装、验收及维护管理。1.0.3建筑同层检修排水系统中采用的特殊管件和特殊配件应符合本规程的有关规定，除特殊管件和特殊配件以外的管材、管件、配件和辅助材料均应符合国家现行相关产品标准的规定。1.0.4建筑同层检修排水系统的设计、安装、验收及维护管理，除执行本规程外，尚应符合国家现行有关标准的规定。2术语2. 0.1建筑同层检修排水系统buildingsamelayermaintenancedrainagesystem采用WAB排水汇集器和WAB可调式特殊配件的建筑排水系统。排水横支管同层敷设时，连接排水立管与排水横支管的配件使用具有同层检修功能的WAB排水汇集器（导流三通连体地漏、导流连体地漏），排水横支管异层敷设时.排水横支管使用具有同层检修功能的WAB排水汇集器（同层检修地漏）连接除大便器外的多个排水器具。排水横支管不论同层或异层敷设,所有排水器具接口均采用具有高度可调节功能的WAB可调式特殊配件，以下称WAB排水系统。WAB排水系统按排水立管通气方式的不同分为：WAB普通单立管排水系统、WAB特殊单立管排水系统、WAB专用通气立管排水系统。2.1 .2WAB排水汇集器WABdraincollector自带水封,具有同层检修功能具有适应毛坯房地面不同二次装修完成面的高度调节功能,能同时连接多个排水器具并集中排至排水立管的专用配件,包括导流三通连体地漏、导流连体地漏、同层检修地漏和水封盒。2.2 .3加强型旋流器strengtheningcyclone用于连接排水立管与排水横支管使立管水流和横支管汇入水流快速形成附壁螺旋流，且具有改善排水系统水力工况、减缓汇管内水流速度、消除水舌现象和降低系统水流噪声等功能要求的特殊管件。2. 0.4导流三通连体地漏flow-guideteeSiamesefloordrain2一种WAB排水汇集器，专用于卫生间和厨房同层排水的加强型旋流器，可应用于不降板同层排水、微降板同层排水和传统降板同层排水。地漏、三通与旋流器为一体结构.可连接多个排水器具地洞自带水封，高度可调节范围大，具有快速排除地面积水、水封防干涸、防臭、防虫、防返溢、同层检修等功能。2.0.5导流连体地漏flow-guideSiamesefloordrain一种WAB排水汇集器，专用于阳台不降板同层排水的加强型旋流器,地漏与旋流器为一体结构，地漏自带水封,高度可调节范围大,具有快速排除地面积水、水封防干涸、防臭、防虫、防返溢、同层检修等功能，2.0.6同层检修地漏same-floormaintenancefloordrain一种WAB排水汇集器,由外套和可拔出内套组成，自带水封，高度可调节范围大，具有快速排除地面积水、水封防干涸、水封抗压力波动能力强、防臭、同层检修等功能。应用于传统降板同层排水时,还具有安全排除降板层积水功能。包括传统降板同层排水专用的WAB-I型同层检修地漏、WAB-11型同层检修地漏和异层排水专用的WAB11I型同层检修地漏。2. 0.7水封盒watersealbox一种WAB排水汇集器，由外套和可拔出内套组成,自带水封,具有水封防干涸、水封抗压力波动能力强、防臭、同层检修等功能，盗子平时密闭,清理时可打开,通常设置于洗涤盆（池）、洗衣盆（池）下方的本层排水横支管上。2.1 .8WAB可调式特殊配件WABadjustablespecialparts用于连接排水支管和地漏或器具排水管的特殊配件，具有同层检修功能，具有适应毛坯房地面不同二次装修完成面的高度调节功能,应用于异层排水时，可埋设在结构板中，无需预留孔洞和补洞。包括同层排水用可调式防虫防溢地漏、可调式器具连接器，异层排水用可调式防虫防溢地漏、可调式器具连接器，同层排水和异层排水通用可调式大便器连接器。2.2 .9可调式防虫防溢地漏adjustableinsectandoverflowpreventionfloordrain一种WAB可调式特殊配件，无水封，内部设有重力止回阀，高度可调由范围大，具有排除地面积水、防虫、防异味、防返溢、辅助防止水封干涸等功能。包括同层排水用可调式防虫防溢地漏和异层排水用可调式防虫防溢地漏。2.0.10可调式器具连接器adjustablewareconnector一种WAB可调式特殊配件，无水封，内部设有重力止回阀，高度可调节范围大，专用于连接洗脸盆、浴盆、洗衣机等器具排水管,具有防虫、防异味、防返溢、辅助防止水封干涸等功能。包括同层排水用可调式器具连接器和异层排水用可调式器具连接器。2.0.11可调式大便器连接器adjustablestooldevice一种WAB可调式特殊配件，同层排水时用于连接WAB排水汇集器调节段，也可用于连接排水支管和大便器排水口,异层排水时预埋于同层检修地洞位置和大便器排水口位置。2.0.12底部异径弯头bottomreducingelbow出口端比进口端管径放大一至二级，用于连接排水立管与排水横干管或排出管,通过有效降低排水立管底部及横干管或排出管始端的正压波动而达到改善排水横管水力工况的特殊管件。2.0.13积水排除器waterleakageWAB-I型同层检修地漏、WAB11型同层检修地漏、导流三通连体地漏和导流连体地漏应用于卫生间传统降板同层排水时的配套部件,带有若干排水小孔，用于收集降板同层排水可能产生的渗漏积水。3.1 一般规定3.1.1 除适用于一般场所外，排水系统特别适用于下列场所：1要求地漏水封不易干涸的场所；2要求变现排水横支管同层检修的场所；3要求卫生间、厨房和阳台在设置地漏的同时实现不降板同层排水的场所；4要求卫生间采用降板同层排水时需要安全可靠排除降板层内渗漏积水的场所；5毛坯房二次装修时，要求无需拆除原有地漏等排水器具接口的场所；6异层排水时,要求无需预留楼板孔洞和补洞的场所。3.1.2 WAB排水系统类型的选择可按下列原则确定：1 9层及9层以下居住类建筑可选WVB普通单立管排水系统;2建筑标准要求较高的多层住宅、10层及10层以上居住类建筑宜选择WAB特殊单立管排水系统；3带多厕位的公共建筑卫生间宜选择WAB专用
