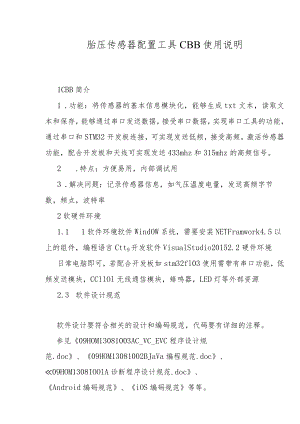

胎压传感器配置工具CBB使用说明1CBB简介1 .功能：将传感器的基本信息模块化，能够生成txt文本，读取文本和保存，能够通过串口发送数据，接受串口数据，实现串口工具的功能，通过串口和STM32开发板连接，可实现发送低频，接受高频，激活传感器功能，配合开发板和天线可实现发送433mhz和315mhz的高频信号。2 .特点：方便易用，内部调试用3 .解决问题：记录传感器信息，如气压温度电量，发送高频字节数，频点，波特率2软硬件环境1.1 1软件环境软件WindOW系统，需要安装NETFramwork4.5以上的组件，编程语言Ctt9开发软件VisualStudio20152.2硬件环境日常电脑即可，若配合开发板如stm32fl03使用需带有串口功能，低频发送模块，CCllOl无线通信模块，蜂鸣器，LED灯等外部资源2.3 软件设计规范软件设计要符合相关的设计和编码规范，代码要有详细的注释。参见09HOM13081003AC_VC_EVC程序设计规范.doc、09HOM13081002BJaVa编程规范.doc、09HOM1308IOOlA诊断程序设计规范.doc、Android编码规范、iOS编码规范等等。2.4 已应用产品说明在哪些产品上已经应用和验证过。激活方案已在CRT501和X431的TPMS激活方案适用序号所属DAO/部门所属产品系列所属产品小类资产版本号备注1诊断设备DAO胎压传感器CRT501和X431V10.23232.5 资产应用场景内部开发用，验证传感器激活数据是否正确，获取传感器气压温度电量ID（如果有）配合开发板模拟高频信息发送，可以进行高频学习。3软件架构一、传感器信息配置1 .用户界面：记录传感器基本信息，填充传感器要接受的低频信息和高频信号组成，在文本框中输入信息，2 .按钮功能：1.生成配置：将填写的信息按10或者16的进制的行驶在文本框中显示3 .读取配置：在路径下读取ActiveCofig.txt文件，不同传感器的基本信息4 .保存配置：将已配置好的传感器信息，保存在软件当前路径下的uActiveCofig.txtv文件，5 .文本排序：对wActiveCofig.txtw文件根据固件号从小到大的顺序进行排序并保存。二、串口工具L用户界面：选择串口号，串口波特率，数据位，校验位，停止位，显示已接收多少字节数据2.按钮功能：打开或者关闭串口，刷新串口，在文本框中显示串口数据接受时间发送串口数据，在下边的文本框自定义，清空文本框信息，读取传感器信息（返回传感器信息在文本框中）4使用说明4.1 接口及数据结构定义接口名称:buttonl_Click功能说明：读取所有文本框的基本信息，计算中心频点，气压温度电量信息，并统一按照16进制的格式输出，生成在文本框内，并对文本框内容进行校验，检查输入是否有误接口名称：timerl_Tick功能说明：调用发送按钮回调函数，定时选定时间接口名称：button8_Click_l功能说明：将可用端口号添加到下拉框接口名称：button7_Click_l功能说明：打开串口/关闭串口，设定串口数据起始位，停止位，波特率，数据位接口名称:buttonlO_Click功能说明：将文本框的字符按照16进制的形式通过串口发送出去接口名称：SerialPortl-DataReceived功能说明：接受串口数据，开启一个新的线程接受串口数据，读取串口缓冲区的数据按照HEX的格式或者ASCH的格式在文本框中输出，可显示接受数据时间接口名称:button4_Click功能说明:在程序路径下新建一个“ACtiVeCofig.txt"；用来记录传感器信息，数据为生成的文本内容，如已存在判断是否覆盖数据接口名称：buttonll_Click功能说明:读取路径下"ActiveCofig.txt"；文本信息，并输出在各个文本框内用于查看传感器信息。接口名称：buttonl4_Click功能说明：按行排序，从小到大，对已生成文件排序。4.2 其他资料说明软件的激活，编程，发送高频信号，串口工具，需要搭配STM32F103开发板使用，开发板软件需要使用最新的RF_Recive工程。本资产使用中用到其他资料说明例如配置文件、依赖的其他公共库、第三方库文件、参考文档、协议等说明。4.3 资产测试情况内部开发已测试4.4 性和扩展性兼容window系统4.5 清单编7J号名称说明备注1Forml.cs源代码2Forml.Designer,cs库文件3Release生成文件路径4XXX测试报告57附录
