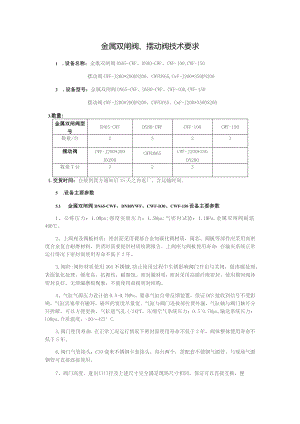

金属双闸阀、摆动阀技术要求.docx
金属双闸阀、摆动阀技术要求1 .设备名称：金胤双闸阀DN65-CWF、DN80-CWF、CWF-100,CWF-150摆动阀CWF-J200*200DN200、CWFDN65,CwF-J200*350DN2002 .设备型号：金属双闸阀DN65-CWF、DN80-CWF、CWF-100,CWF-150摆动阀CWF-J200*200DN200、CWFDY65、CwF-J200*350DN2003.数量:金属双闸阀型号DN65-CWFDY80-CWFCWF-100CWF-150数量/台2323摆动阀CWF-J200*200DN200CWFDN65CWF-J200*350DN200数量7台3234.交货时间：自接到我方通知后15天之内返厂，含运输时间。5 .设备主要参数5.1 金属双闸阀DN65-CWF、DN80YWF、CWF-IO0、CWF-150设备主要参数1、公称压力：1.OMpa;强度实验压力：1.5Mpa;气密封试验：1.1MPa,金属双闸阀耐温400。2、上阀座及阀板材质：密封面采用裸基合金加碳化鸨材质，阀芯、阀板等部件应采用高密度合金复合耐磨材料，供货时需要提供材质检测报告。上阀座与阀板使用寿命：在输灰系统正常运行情况下密封面使用寿命不低于2年。3,阀杆:阀杆材质使用304不锈钢,防止使用过程中生锈影响阀门开启与关闭，做渗碳处理，表面氮化处理，硬度高，抗擦伤，耐腐蚀。密封圈材质：密封采用高碳纤维密封。使用期间阀体密封良好，无泄漏磨损现象，不能使用盘根密封结构。4、气缸气源压力设计值0.5-0.7MPa。要求气缸自带反馈装置，保证DCS接收到信号不受影响，气缸活塞带有磁环，磁环的宽度尽量宽。气缸与阀门连接部位要外漏，气缸轴与阀门轴可分开拆解，可以方便更换，气缸进气孔1/2XPT。压缩空气系统压力：0.50.7Mpa,输送系统压力：LOMpa,介质温度：-20425°C.5,阀门使用寿命：在正常工况运行情况下密封面使用寿命不低于2年，阀体整体使用寿命不低于5年。6,阀门气管接头：ClO毫米不锈钢卡套接头、每台两个，需配套不锈钢气源管，与现场气源钢管可直接连接使用。7、阀门高度、进出口口径及上述尺寸完全满足现场尺寸相同，保证可以直接互换，便于维护检修及时及质量控制，阀门整体安装要与原输灰系统匹配，备品零件可互换。8、气缸配套DCS接线盒、配套快速排气阀：阀门主体与气缸要分离，使用明杆，便于维护与检修；供货时需要提供材质检测报告、合格证等。9,阀门尺寸（包括大小、接头、螺栓位置等）需与现场安装尺寸一致，保证旧阀门拆除后新阀门能安装到位，与原安装位置一致。10、阀门主体与气缸要分离，使用明杆，便于维护与检修，便于维护与检修阀门尺寸需与现场安装尺寸一致，保证旧阀门拆除后新阀门能安装到位。5. 2摆动阀CwF-J200*200DN200,CWFDN65、CWF-J200*350DN200设备主要参数1、摆动阀公称压力：l.OMpa：强度实验压力：L5Mpa；气密封试验：1.IMpa,：金属摆动阀CWF-65、CwF-200金属双闸阀耐温200C。2,上阀座及阀板材质：密封面采用高温白玉陶瓷材质或采用全面的整体浇铸的高密度合金复合材料，必须确保密封面不易冲刷。高温白玉陶瓷材质阀板中心到边缘长度度耍大于75mm,非整面陶瓷，中心固定钢材为80mm,防止陶瓷阀板整体脆裂。阀体采用精密铸钢件，倾角漏斗式设计。上阀座与阀板使用寿命：在输灰系统正常运行情况下密封面使用寿命不低于2年.3、阀杆:阀杆材质使用304不锈钢。密封圈材质：密封采用高碳纤维密封。使用期间阀体密封良好，无泄漏磨损现象，不能使用盘根密封结构。4,气缸气源压力设计值0.5-0.7MPa。要求气缸自带反馈装置，保证DCS接收到信号不受影响，气缸活塞带有磁环，磁环的宽度尽量宽。气缸与阀门连接部位要外漏，气缸轴与阀门轴可分开拆解，可以方便更换，气缸进气孔1/2NPT。压缩空气系统压力：0.50.7Mpa,输送系统压力：1.0MPa,介质温度：-20425。C。5、阀门气管接头：C10亳米不锈钢卡套接头、每台两个，配套快速排气阀，需配套不锈钢气源管，与现场气源钢管可直接连接使用。6、阀门尺寸（包括大小、接头、螺栓位置等）需与现场安装尺寸一致，保证旧阀门拆除后新阀门能安装到位，与原安装位置-致。10、阀门主体与气缸要分离，使用明杆，便于维护与检修阀门尺寸需与现场安装尺寸一致，保证旧阀门拆除后新阀门能安装到位。6.性能保证1阀门使用寿命：使用寿命不低于2年，使用寿命内不能出现泄漏、卡涩、吹损等缺陷，阀体整体使用寿命不低于5年。2、阀门出厂前通过机械性能试验、阀门的强度试验、阀门的密封试验，试验结果应合格，并提供相关检验记录、试验报告及质量合格证等资料，产品在质保期内出现阀门质量问题，接到通知后阀门供货方应在48小时内到厂处理。3、原设备由福建龙净生产，提供阀门需达到或优于原设备水平，必须需与原系统匹配，以便于安装，否则不予验收。4,交货时间：自接到我方通知后15天之内到厂，含运输时间.不按时供货，每超期一天扣5%合同款。
