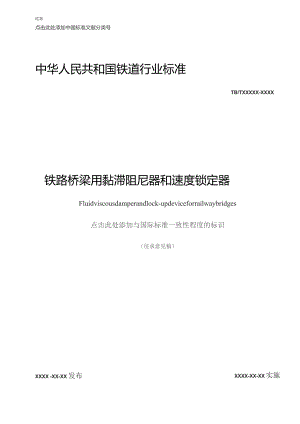

ICS点击此处添加中国标准文献分类号中华人民共和国铁道行业标准TB/TXXXXX-XXXX铁路桥梁用黏滞阻尼器和速度锁定器Fluidviscousdamperandlock-updeviceforrailwaybridges点击此处添加与国际标准一致性程度的标识（征求意见稿）XXXX -XX-XX 发布XXXX-XX-XX实施国家铁路局发布目次目f占*i'rrr<i,i÷<i.+,ir<iri+,ir<r÷Jk,r,Jk.1r*Jkr÷nrrr*Jkr÷.rr11范围i2规范性引用文件13术语、定义和符号24结构形式、规格和型号45技术要求66检验方法107检验规则128标志、包装、运输和存储.，.，-14附录A（规范性附录）标称性能试验16附录E（规范性附录）慢速性能试验18附录C（规范性附录）地震作用性能试验20附录D（规范性附录）风振作用性能试验21附录E（规范性附录）快速性能试验22附录F（规范性附录）制动性能试验方法23附录G（规范性附录）循环荷载性能试验24附录H（规范性附录）速度相关性能试验25附录1（规范性附录）频率相关性能试验26附录J（规范性附录）温度相关性能试验27附录K（规范性附录）疲劳与耐磨性能试验28附录L（规范性附录）耐压性能试验29附录M（规范性附录）超载性能试验30tJi刖百本标准按照GB/T1.1-2009给出的规则起草。木标准由中国铁路经济规划研究院有限公司提出并归口。木标准起草单位：中国铁道科学研究院集团有限公司铁道建筑研究所，株洲时代新材料科技股份有限公司，中国铁路经济规划研究院有限公司本标准主要起草人：GB/T 191GB/T 197GB/T 223GB/T 226GB/T 228.1GB/T 231.1GB/T 699GB/T 1184GB/T 1220GB/T 1591GB/T 1800.1GB/T 1804GB/T 1814GB/T 3077GB/T 3452GB/T4162GB/T 5777GB/T7314GB/T9163GB/T 11379GB/T 12332GB/T 15242.1GB/T 15242.2TB/T 1527JB/T 4730.3JB/T 4730.4铁路桥梁用黏滞阻尼器和速度锁定器1范围本标准规定了铁路桥梁用黏滞阻尼器和速度锁定器的结构形式、规格和型号、技术要求、试验方法、检验规则、标志、包装、储存和运输等。本标准适用于设计阻尼力为300kN-100OOkN的铁路桥梁用黏滞阻尼器和设计锁定力为300kN-100kN的铁路桥梁用速度锁定器，其他桥梁及结构工程用黏滞阻尼器和速度锁定器可参考使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志普通螺纹公差钢铁及合金含量的测定钢的低倍组织及缺陷酸蚀检验法金属材料拉伸试验第1部分：室温试验方法金属材料布氏硬度试验第1部分：试验方法优质碳素结构钢形状和位置公差未注公差值不锈钢棒低合金高强度结构钢产品几何规范（GPS）极限与配合第1部分：公差、偏差和配合的基础一般公差未注公差的线性和角度尺寸的公差钢材端口检验法合金结构钢液压气动用O形橡胶密封圈锻轧钢棒超声检测方法无缝钢管超声波检测方法金属材料室温压缩试验方法关节轴承向心关节轴承金属覆盖层工程用辂电镀层金属覆盖层工程用锦电镀层液压缸活塞和活塞杆动密封装置用同轴密封尺寸系列和公差液压缸活塞或活塞杆动密封装置用支承环尺寸系列和公差铁路钢桥保护涂装及涂装供货技术条件承压设答无损检测第3部分：超声检测承压设备无损检测第4部分：磁粉检测JB/T4730.5承压设备无损检测第5部分：渗透检测JB/T6396大型合金结构钢锻件技术条件HG/T2366二甲基硅油SH/T0692防锈油3术语、定义和符号3.1术语和定义下列术语和定义适用于本文件。3.1.1黏滞阻尼器fluidviscousdamper由缸体、活塞、黏滞阻尼材料等组成，利用黏滞阻尼材料运动时产生黏滞阻尼，实现吸收耗散外部输入能量的装置。3.1.2速度锁定器IOCk-IIPdevice(shocktransmissionunits)由缸体、活塞、黏滞阻尼材料等部分组成，利用黏滞阻尼材料运动时阻尼力的速度敏感性，实现转移分散外部输入能量的装置。3.1.3初始长度initiallength黏滞阻尼器、速度锁定器活塞位于缸体内居中位置时，两端轴承中心的距离。3.1.4设计抗震位移designanti-seismicdisplacement桥梁结构遭遇抗震设防烈度的地震时，黏滞阻尼器产生的最大位移。3.1.5设计风振位移designwindvibrationdisplacement桥梁结构遭遇设计基准风速时，黏滞阻尼器产生的最大位移。设计行程designstroke黏滞阻尼器、速度锁定器处于初始长度时，允许产生的最大伸长量或缩短量。3.1.7设计阻尼力designdampingforce黏滞阻尼器在正常工作状态卜可产生的最大输出力。3.1.8运动速度movementvelocity黏滞阻尼器、速度锁定器活塞与缸体的相对运动速度3.1.9速度指数velocityexponent黏滞阻尼器、速度锁定器阻尼力与速度关系的帚指数参数。3.1.10阻尼系数dampingcoefficient黏滞阻尼器、速度锁定器在以单位速度运动时所产生的阻尼力之值。3.1.11设计工作频率designworkingfrequency黏滞阻尼器、速度锁定器在正常工作状态下每秒钟可往复运动的次数。3,1.12锁定速度IOCkingvelocity速度锁定器锁定时，活塞与缸体的相对运动速度。3,1.13锁定位移lockingdisplacement速度锁定器锁定时，活塞与缸体的位移。3,1.14锁定力lockingforce速度锁定器锁定时产生的输出力。3.2符号下列符号适用于本文件。A-加载振幅，单位为毫米（mm）；C阻尼系数，设计值，单位为千牛每（米每秒）ekN（ms）a:D缸体内径，单位为毫米（mm）；d活塞杆直径，单位为毫米（mm）:Fa-实际阻尼力，单位为千牛（kN）!居2-第二个循环的实际阻尼力，单位为千牛（kN）!凡5-第五个循环的实际阻尼力，单位为千牛（kN）!K999-第1999个循环的实际阻尼力，单位为千牛（kN）i%'-设计阻尼力，单位为千牛（kN）；Rh-理论阻尼力，单位为千牛（kN）：/-加载频率，单位为赫兹（HZ）:Fd-设计工作频率，单位赫兹（HZ）!PmaX-对应于设计最大阻尼力的压强，单位为兆帕（MPa）；Sa-实际行程，单位为毫米（mm）:Sd-设计行程，单位为毫米（mm）：Seq-设计抗震位移，单位为毫米（mm）!SWV-设计风振位移，单位为毫米（mm）:jn（）符号函数:，-加载时间，单位为秒（三）!"加载位移，单位为毫米（mm）：V运动速度，单位为米每秒（m/s）；VmaX-设计最大运动速度，单位米每秒（m/s）；a-速度指数:5地震阻尼力衰减率：m一风振阻尼力衰减率。4结构形式、规格和型号4.1黏滞阻尼器4.1.1结构形式黏滞阻尼器由密闭缸体、活塞、活塞杆、阻尼介质、密封部件及连接部件组成，结构示意图见图1。说明：1耳板组件；2防尘罩；3活塞杆；4高强度连接螺栓;5左端盖：6堵头：7硅油；8缸简：9活塞组件：10密封组件:11-连接筒组件.图1阻尼器结构示意图4.1.2规格4.1.2.1黏滞阻尼器规格系列按设计阻尼力分为27级：300kN,400kN,500kN,60OkN,70OkN,80OkN,900kN,1OOOkN,I200kN,1350kN,1500kN,1650kN,1800kN,2000kN,2200kN,2500kN,3000kN,3500kN,4000kN,4500kN,5OOOkN,55(X)kN,6OOOkN,7000kN,8(XK)kN,9OOOkN,10OOOkN<,4.1.2.2设计行程分为20级：±50mm,±100mm>±150mm,±200mm,±250mm.±30Omm,±350mm,±400mm,±450mm,±500mm>±600mm,±700mm>±800mm,±900mm,±1000mm,±1100mm,±12mm,±1300mm,±1400mm,±1500mm。4.1.2.3速度指数分为7级：0.1,0.2,0.3,0.4,0.5,0.6,1。4.1.2.4转角范围不应小于±6。4.1.2.5速度范围0.11.5ms4.1.3型号黏滞阻尼器型号表示方法如下：速度指数，单位：mm阻尼系数，单位：kN/(m/s)"a设计行程，单位：mm设计阻尼力，单位：kN黏滞阻尼器名称代号4.2速度锁定器4.2.1结构形式速度锁定器由密闭缸体、活塞、活塞杆、阻尼介质、密封部件及连接部件组成，结构示意图见图2。说明：E耳板:5虹筒:9密封组件;图2锁定器结构示意图2活塞杆;6硅油；3防尘罩:7活塞组件:10高强度连接螺栓；Il耳板;4端盖；8蓄能罐组件;12球校轴承。4.2.2规格4.2.2.1速度锁定器规格系列按设计锁定力分为27级：30OkN,400kN,500kN,600kN,700kN,800kN,900kN,1000kN,1200kN,1350kN,1500kN,1650kN,I800kN,2000kN,2200kN,2500kN,3000kN,3500kN,4O(X)kN,4500kN,5OOOkN,5500kN,6000kN,7OOOkN,8000kN,9OOOkN,100OOkNo4.2.2.2设计行程分为18级：±50mm,±100mm,±150mm,±200mm,±250mm,±300mm,±35Omm,±400mm,±45Omm,±500mm,±600mm,±700mm,±80Omm,±90Omm,±1050mm,±1200mm,±I350mm,±1500mm4.2.2.3设计转角范围不应小于±6。4.2.2.4速度指数：24.2.2.5速度范围：0.15mms°4.2.3型号速度锁定器型号表示方法如下:ILUDI-阻尼系数，单位：kN/(ms)"a设计行程，单位：mm设计锁定力，单位：kN速度锁定器代号5技术要求5.1适用环境5.1.1黏滞阻尼器、速度锁定器适用环境温度为-25C60C,应避免长时间阳光直射和雨水浸淋，周围应无强磁场源、强电场源和高温热源。5
