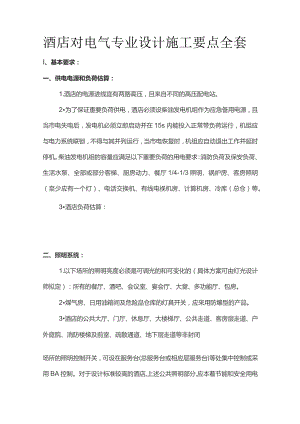

酒店对电气专业设计施工要点全套.docx

酒店对电气专业设计施工要点全套I、基本要求：一、供电电源和负荷估算：1.酒店的电源进线宜有两路高压，且来自不同的高压配电站。2为了保证重要负荷供电，酒店必须设柴油发电机组作为应急备用电源，且当市电失电后，发电机必须立即启动并在15s内能投入正常带负荷运行，机组应与电力系统联锁，不得与其并列运行，当市电恢复时，机组应自动退出工作并延时停机。柴油发电机组的容量应满足以下重要负荷的用电要求：消防负荷及保安负荷、生活水泵、全部或部分客梯、厨房动力、餐厅1/4-1/3照明、锅炉房、客房照明（至少应有一个灯）、电话交换机、有线电视机房、计算机房、冷库（总仓）等。3酒店负荷估算：二、照明系统：1.以下场所的照明亮度必须是可调光的和可变化的（具体方案可由灯光设计师拟定）：所有的餐厅、酒吧、会议室、宴会厅、大堂、多功能厅、包房。2煤气房、日用油箱间及危险品仓库的灯具开关，应采用防爆型的产品。3酒店的公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所的照明控制开关，可设在服务台(总服务台或相应层服务台)等处集中控制或采用BA控制。对于设计标准较高的酒店,上述公共照明部分,应本着节能和安全用电的原则,采用自动感应延时自熄式灯具或者开关。三、广播音响系统：1.走道、电梯内、大堂、餐厅、咖啡厅、公共卫生间、酒吧、包房、员工餐厅、更衣室、服务间、各后台区域以及其他公共场所都必须设背景音乐广播，且应能分区域控制音量,。2多功能大厅等场所宜设独立式扩声系统。3.客房内应设有背景音乐系统：并以CD,(FM)广播节目,电视伴音等作为音源,采用专用的背景音乐传输线路,设计要符合国标公共场所背景音乐的设计规范。4.有线广播系统宜应具备灾害紧急广播功能，火灾应急广播必须能自动强切至各个区域并进行播放,该紧急广播的区域划分应与火灾应急系统的分区划分一致。应按照国标紧急广播设计规范要求,紧急广播在全部背景音乐系统中应享有最高优先权。四、电话系统：1程控交换机出入局话务量大，不需要直接拨人功能，话务台功能较强。为满足旅馆客房管理和旅客的需要，应提供房间控制、留言中心、自动叫醒、综合话音和数据系统功能，并能与酒店管理系统的平台友好连接.2程控交换机容量应为客房数的2倍。3每间客房至少应有两路电话线且号码不同。一路供并联的房间电话与浴室电话，另一路供客人上网或传真，每路采用4芯电话线，其中2芯作为备用。五、有线电视系统：1.酒店电视节目必须有当地台、中央台、境外的卫星电视节目，包括：新闻、电影、娱乐、财经、体育等节目。2所有的多功能厅、会议室、餐厅、酒吧、员工餐厅、健身房、包房、娱乐场所等，都应有有线电视终端1至3个。3每间客房至少应设一个有线电视终端。4.因卫星电视系统接收天线安装在酒店建筑的最高处，增加了直击雷的危险，故应作好防雷措施。六、火灾自动报警系统：除按伙灾自动报警系统设计规范)(GB50116-98)进行设计外，还应有下列要求：1消防应急广播必须在火灾时能切换至每个客房，扬声器与背景音乐共用,但应保证火灾发生时有及时有效的强切功能,并且在紧急广播播放时不得接入音量控制,更不得设置终端人为关闭功能。2.锅炉房、高低压配电房、变压器室、发电机房应安装自动气体灭火装置。3电话交换机房、计算机房应安装吊挂式自动气体灭火器或自动气体灭火装置。4所有楼层内消防楼梯通向酒店外的防火门必须具有就地报警和控制室报警功能。5客房内的烟感探测器应带地址码。七、计算机网络系统：1.酒店计算机管理系统应包含以下业务范围：前台业务管理；餐厅业务指导与管理；仓库管理；旅客资料管理；电话服务管理；设备运行监控及管理。2计算机房供电可靠性要求较高，应设置静态交流不间断电源装置C3.计算机房应保证在使用时能避开非计算机管理人员进入的可能性；其次还不应与客房、餐厅、厨房、电梯及贮水池等相邻或连通。4.每间客房应设至少一个数据端口（宽带高速网RJ45）o5采用综合布线将计算机系统、电话系统、楼宇自动化系统等布线进行统一规划。6.各区域具备WIFI上网功能。八、安全防范系统：在总服务台、外币兑换处、主要出入口、主要通道、主要公共场所、重要机房。贵重物品存放处设置闭路电视监控设备。闭路电视监视系统应能与报警系统和出入口管理系统联动：在各重要通道的门楣上安装磁力开关或其他监察装置，监视通道状态。若监察装置被触动，中央监控系统根据程序设定的时间决定是否报警。报警后，中央监控系统发出联动讯号，利用闭路电视监视系统的有关镜头拍摄并记录下异常情况。、客房要求：一、电源：1.有条件的客房应有两路电源：一路为正常电源，一路为应急电源可在标房中设置一个灯具接人应急电源回路，通常是进门小走廊的一盏灯,如设置应急照明灯具,应另灯安装而不应与原有照明灯具合一或者互切,因为酒店的客房回路分布和应急照明分布电源分区不同,无法保证实施时两个电源同相。（无法购置AC380V的两相电源民用灯具）；2每个客房应有一个独立的配电箱，通常隐藏在进门口的大衣柜里；高级客房内用电设备的配电回路，应设有电器回路隔离功能,短路保护功能,漏电保护功能,插卡控制功能。二、灯具及插座：1卫生间天花上的灯具都应具有防水罩。2.浴缸及冲淋房上方要求安装一个天花灯。3.挂衣橱内应设带保护罩的照明灯具，可受橱门开关控制。如壁橱内有夹层，灯具应设在夹层的下方。4.床头灯应具有调光功能。5.床头上方如有阅读灯，光照范围应小于12度，并可调整角度。6落地灯开关应安置在上方，如拉线开关，不宜采用脚踩开关。7.写字台上方两个电脑电源插座为多用途的，其中要有一个英制方脚插座。8所有的电源插座宜选用两孑怀口三孔安全型双联面板；除额定电压为220V以外的各种插座，其余应在面板上标刻电压等级或采用不同的插孔型式。9.客房墙面的清扫插座,维修插座应区别于其他插座另回路设计,不宜与床头柜控制板同回路；三、钥匙牌开关：1应具有拔卡延时断电功能。2.以下电器不应受钥匙开关的控制：卫生间回路,含剃须刀电源插座；保险箱电源插座（用交流电的）；小冰箱电源插座；床头边手机充电电源插座；床头边收音电子钟充电电源插座；由应急电源回路供电的照明灯。四、照明灯控制方式：照明灯为分散-总开关控制方式：走廊进门处照明灯由门边和床边的两个双控开关控制；可设置总开关（兼做睡眠安全总开关）,总开关打开后,夜灯关闭,其余照明开关正常操作；忘I开关关闭后,夜灯自动开启,其余房内照明自动关闭;总开关不控制卫生间照明；总开关不控制背景音乐系统和电视电源；总开关不控制门铃勿扰及其他服务呼叫系统；.总开关不控制空调系统；总开关不控制除台灯,落地灯,电视以外的墙面插座；五、开关插座布置：以下所列为一般情况，具体情况可根据精装修设计而定：1.外墙边设一个"DND请勿打搅"显示面板和门铃按钮。2.进门处内墙：钥匙牌开关，面板要带指示灯；走廊灯双控开关；卫生间总开关（不宜设置卫生间内分路开关）3.卫生间：卫生间房门内侧可设置各分路开关,或采用顶灯+排气扇联动方式；.卫生间里面设吹风机，剃须插座；.壁挂电话；4.床头边墙（若未设床头控制板时）：高于床头柜以上的位置（一般高于台面10公分）：1）控制走廊灯双控开关"Foyer廊灯"；2）控制睡房内房灯照明的双控（床边）开关；3）床头上方阅读调光灯开关，左右各一；4）"DND请勿打搅"应选用专用面板,要与普通开关面板有明显区别，需带指示灯及图形标记或中英文字体（或者设于床头控制板上）。5）夜灯开关（或者睡眠开关）；6）手机充电电源插座。低于床头柜以下的位置1）床头边的电话端口设在床头柜下方的墙上，不能暴露在外面；2）床头灯的插座；3）收音电子钟电源插座220Vo5写字台处插座、面板的设置安排：写字台上方的设置（一般高于台面10公分）：D设一个数据端口（宽带高速网RJ45）;2）一个电话端口（拨号上网或传真机R川），面板需带图形标记或中英文字体；3）写字台上方设两个多用途的电脑电源插座，其中要有一个英制方脚插座（不受钥匙开关控制）。写字台下方的设置：1）台式电话端口RJII;2）台灯电源插座。6.电视机后面插座、面板设置：电视机电源插座；电视机RF/FM射频信号输入插座；电视机音频信号输出插座（连到卫生间喇叭）；数据端口RJ45（备用线，视频点播或电视上网用）（五类线）。7.其他必要的电源插座：落地灯的电源插座；清洁时吸尘器用的清扫电源插座；除上述必须的插座外,从酒店用电安全和行业约定俗成的角度考虑,客房内不宜设置多余的电源插座,特别是容易使客人产生功能误会的电源插座,容易让客人任意使用的恶意负载插座；8.套房以及特殊房型根据具体情况而定。六、床头控制板：客房若设有床头控制板时，应有下列控制功能：.电视机电源开关；.音响选频及音量调节开关；风机盘管风速高低控制开关；客房灯；通道灯开关（可两地控制）；床头照明灯调光开关；夜间照明灯开关（应控制照度）。有条件时，尚可有下列控制功能：写字台台灯;沙发落地灯。七、弱电：1.背景音乐功能可设置于床头柜,也可采用墙面专用控制器方式；2应急广播喇叭可设在小走廊天花板上,或床头柜中。套房应在每一间房设一个喇叭。3.每间客房具备WIFI上网功能。4.每间客房应考虑设下述五类线：一条五类线,作为客房电控主机联网运行的网络通信线路,RJ45插座预留在电控主机附近；一条五类（或三类）线作为语音传输的电话线（两个不同分机号）：一对线为客房两部电话座机（端口插座在书桌下和床头柜下）与浴室电话挂机并联。一条五类线作为数据传输用，以提供宽带高速上网（写字台上方）端口插座RJH-五类线作为备用线端口（RJ45插座），用于扩展或视频点播等用途，安装于电视机后方。八、消防安全：1.客房内的感烟探测器宜带声响报警功能，即探测器底座带蜂鸣器.2公共场所、残疾人房要安装消防声光报警器。残疾人房报警器位置在靠近睡房小走廊的天花下面。m、楼宇自动化系统要求：楼宇自动化系统(BAS)-般以空调通风系统为主要监测对象，其他系统可根据情况选择。楼宇自动化系统控制中心应设置于消防控制中心或保安监控中心。一、空调采暖通风系统监测：1.中央冷冻系统：冷冻机组及水泵的启停状态及故障报警；.冷却塔水泵、风机启停状态、故障报警及进出水温度；冷冻水及冷却水的供/回水温度；冷冻水回水流量及冷负荷；.冷冻机组各相位电压、电流及功率读数；冷冻机运行状态及故障报警。2.冷却塔系统：进出水温度；冷却塔水泵、风机运行状态及故障报警；温度超限、水位低限报警。3供热采暖系统：一次水(蒸汽)温度；.次供、回水温度；循环泵启停状态及故障报警；锅炉运行状态。4空调处理机组系统：新风、送风、回风温度表,令器温度；C02浓度;室内湿度；风机的启停状态及故障报警；.空气过滤器的压差超限、故障状态及报警。5新风处理机系统：室外新风温度；送风温度；过滤网状态；空气过滤器的压差超限、故障状态及报警；新风机的启停状态及故障报警；加湿系统启停。6.排风机系统：.室内有害气体浓度；送、排风机启停状态及故障报警；累
