运用库桩施工方案.docx

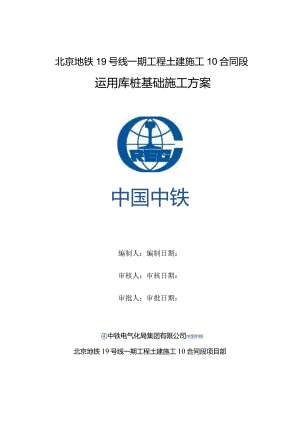

北京地铁19号线一期工程土建施工10合同段运用库桩基础施工方案中国中铁编制人：编制日期：审核人：审核日期：审批人：审批日期：中铁电气化局集团有限公司中国中铁北京地铁19号线一期工程土建施工10合同段项目部目录第一章编制依据21.1设计依据.21.2主要规范规程21,3相关法律法规31.4其它相关规定3第二章工程概况32.1总体概况32.2场地概况4231J52.4工程地质条件5第三章施工安排83.1施工作业区段划分83.2施工任务分区和机械作业流水布置93.3施工进度安排103.4施工场区布置10第四章施工准备Il4.1技术准备Il4.2现场准备12(3物资准备121.4劳动力准备134.5施工机械准备144,6现场临时设施准备14第五章施工方法J5戾1干作舵成孔灌注班施工155.2泥浆护壁成孔灌注桩施工29第六章质量保证措施326.2文件和资料的管理39第七章安全与消防保卫措施397.1安全保证措施397.2消防保卫措施42第八章文明施工及环境保护措施438.1文明施工措施438,2环境保护措施45第九章桩吊装施工应急预案479.1施工现场钻孔灌注桩钢筋笼吊装可能发生坠落事故479.2应急处理479.3应急体系47第章桩施工险源与风险分析4810.1塌孔48Id2钻孔偏斜4910.3卡钻4910.4堵管4910.5钢筋笼偏位、变形4910.6断桩50第十一章防汛应急预案50U.1防汛领导小组人员安排及职责5011.2具体工作安排511.4重点检查内容5211,5应急措施和抢险步骤53第一章编制依据1.1设计依据1、设计单位提供的设计图纸。2、北京航天建筑设计研究院有限公司提供的岩土工程勘察报告，工程编号：勘05-DT-2016003-3；3、北京地铁19号线一期工程勘察06合同段新宫车辆段（运用库）岩土工程勘察报告详勘等过程报告。1.2主要规范规程序号名称编号1建筑地基基础设计规范GB50007-20112混凝土结构工程施工质量验收规范GB5020420153建筑工程质量验收统一标准GB50300-20134建筑地基基础工程施工质量验收规范GB50202-20185工程测量规范GB50026-20076城市轨道交通工程测量规范GB/T50308-20177建筑边坡工程技术规范GB50330-20138土方与爆破工程施工及验收规范GB50201-20129建筑桩基技术规范JGJ94-200810钢筋焊接及验收规程JGJ18-201211钢筋机械连接通用技术规程JGJ107-201612建筑施工安全检查标准JGJ59-201113建筑机械使用安全技术规程JGJ33-201214施工现场临时用电安全技术规范JGJ46-201215建筑基桩检测技术规范JGJ106-201416建设工程安全监理规程DBl1/382-201317北京市地下管线探测技术规程DB11/T316-200518建设工程施工现场安全资料管理规程DBl1/383-200619预拌混凝土质量管理规程DB11/385-201120建筑工程施工技术管理规程DBJO1-80-200321建筑工程监理规范GB/T50319-201322轨道交通工程资料管理规程QGD-OO1-20151.3相关法律法规1,中华人民共和国建筑法2,中华人民共和国安全生产法3、建筑工程安全生产管理条例4,建筑工程质量管理条例5、中华人民共和国环境保护法1.4其它相关规定序号名称编号1关于印发危险性较大的分部分项工程安全管理规定的通知住房城乡建设部第37号2北京市大气污染防治条例京政容函2014】295号3北京市建设工程施工现场管理办法市政府令第247号4关于进一步加强建筑垃圾土方砂石运输管理工作意见的通知京政办发20146号第二章工程概况2.1总体概况北京地铁19号线一期工程新宫车辆段位于北京市南四环外，车辆段西侧为规划槐房新村五号路，东侧为规划槐房北路，南侧为规划南公路环，北侧为规划通久路。新宫车辆段占地面积30.05万m单体有运用库、联检库、物资总库、洗车库、工程车库、工务料棚、综合楼、易燃品库、牵引降压混合变电站、轮对及受电弓在线检测库、锅炉房、水泵房、污水处理站及垃圾站、雨水泵房及调蓄水池、门卫室，总共17个单体。2.2场地概况2018年8月4日完成场地移交面积260.63亩，2019年3月15日完成运用库及交通导改区域场地移交，累计完成场地移交面积为494.38亩（其中车辆段用地379.85亩;交通导改用地114.53亩）。目前仍剩五户拆迁户、社区卫生服务中心、加油站、村委会及服务大厅、住总项目部未完成拆迁及场地移交。其中运用库区受未拆影响最小（如图2-2-1）,为能尽快开工确保开通，先行组织运用库区施工。ft :&爵I1L53图 2-2T2.3运用库区基础桩概况运用库桩基础共计2005根,桩径均为800mm,其中31m桩674根，20m桩1331根,桩身混凝土强度等级均为C35。20米和31米两种桩型，桩端分别入卵石和层不小于1.5d。施工现场地面标高比室内正负零标高低0.40.7米，桩顶标高-3.9米（局部除外），31米桩成孔深度34.5米左右。具体布置如图2-3T季一殛三立m芋漫岸箱或三靠己笳Km手ii加00000ft-,-C-C,-O-C-00000000O,flD-'DD<>'fl-'O-'D'-O-O-OO-÷-÷-*fr-&OooOoI0OO00O0OGCOooOGcG。口»*.吞妙e,三.三e"e3TJ-CF-'D-<-fr-÷-Oop乃0%g&0电 - 0 - 0 Q- 0-00-0-0 4 - C 0 - 0 C » 0 0 - 0 0 “ 0 G 0 0 - 4#*春#专0一444a#4499#春#看#*#*#a#4，T.i6r6-D-O-D-0-0-Q-Q-a-O-4-O-CY-CW-D-D-UGtWOW-3-D-O-G-GW二C#0-0.0-6B-营-#-0-g-看-3-0-0-.-»-0-昔-甘一.-着一看-O-吞-0-Q-BP-0-Q-0-±.-号-O-春:春-O-己$""",000-00000©：,=.二：=#=叁=.=.=r:=:=：Q：=：=：=J=.=:=©OOOCCCCCIUVIIR*IllU>«=«!«RKlta«1IJlIKHXrM，卜TaLWUJUUUIvMVJWv4IyIvWJIvUvJU23UZmUAwUI险取u*：u*u反W*U瓦U笈，"用5SU步"，3,U瓦U*U*U*U反U：SUW争:卑8力飞牛65H行蓄/书&e宜"一JjXxHj*4卜令#O.»dd.6»+0#占唱中十卡卡三'WCC4&CGQ图2-3-12.4工程地质条件运用库桩基础施工方案2.4.1地层情况1、人工填土层第层：粉土素填土：黄褐色，松散稍密，稍湿，以粉土为主，含砖灰渣、植物根系等。本层夹第1层杂填土。本层层厚1.12.9m,层底标高介于40.0942.20m之间。第1层：杂填土：杂色，稍湿，稍密，含房屋旧基础、灰渣，砖块、混凝土块等，黏质粉土、粉质黏土等充填。2、新近沉积层第层：粉土：褐黄色，湿，稍密、中密，含氧化铁、云母等。本层夹第1层粉质黏土、第3层粉细砂。本层综合层厚L95.1m,层底标高介于35.9539.Olm之问。第1层：粉质黏土：褐黄色，湿，可塑，含氧化铁、云母等。第3层：粉细砂：褐黄色，湿，中密，含石英、云母等。3、第四纪全新世冲洪积层第层：粉土：褐黄黄褐色，湿，中密，含氧化铁、云母、砂颗粒等。本合同段本层夹第1层粉质黏土。本层综合层厚L36.2m,层底标高介于31.1535.9Om之间。第1层：粉质黏土：黄褐色，湿，可塑，含氧化铁、云母等。第层：粉质黏土：褐黄色，湿，可塑，含氧化铁、云母等。本层夹第2层粉土、第3层粉细砂。本层综合层厚7.314.3m,层底标高介于20.5626.89m之间。第2层：粉土：褐黄，湿，中密，含氧化铁、云母等。第3层：粉细砂：褐黄色，湿，中密，含石英、云母等。4、第四纪晚更新世冲洪积层第层：圆砾：杂色，饱和，密实，所含圆砾成份以沉积岩为主，混有火成岩，磨圆度中等，形状以亚圆形为主，级配较好，充填物为细中砂约占30%o本层综合层厚1.45.Om,层底标高介于19.6922.IOm之间。第层：卵石：杂色，饱和，密实，成份以沉积岩为主，混有火成岩，磨圆度中等，形状以亚圆形为主。级配较好，粒径一般为46cm,最大粒径12cm,充填物为细中砂运用库桩基础施工方案约占30%。本层综合层厚3.47.1m,层底标高介于13.8918.49m之间。第层：粉质黏土：黄褐色，湿，硬塑，含氧化铁、云母等。本层夹第2层粉土。本层综合层厚1.06.6m,层底标高介于19.4723.06m之间。第2层：粉土：褐黄黄褐色，湿，密实，含氧化铁、云母、砂颗粒等。第层：卵石：杂色，饱和，密实，所含卵石成份以沉积岩为主，混有火成岩，磨圆度中等，形状以亚圆形为主。级配较好，卵石粒径一般为46cm,最大粒径大于12cm,充填物为细中砂约占30%。本层夹第2层细中砂、第4层粉质黏土。本层部分钻孔未钻穿，可见层厚IL016.0m,可见层底标高介于-3.211.89m之间。第2层：粉细砂：褐黄色，饱和，密实，含云母、石英、氧化铁等。第4层：粉质黏土：黄褐色，湿，硬塑，含氧化铁、云母等。第层：粉质黏土：黄褐色，湿，硬塑，含氧化铁、云母等。本层夹第2层粉土。本层部分钻孔未钻穿，可见层厚1.24.Om,可见层底标高介于-5.11T.87m之间。第2层：粉土：褐黄黄褐色，湿，密实，含氧化铁、云母、砂颗粒等。第QD层：卵石：杂色，湿，密实，所含卵石成份以沉积岩为主，混有火成岩，磨圆度中等，形状以亚圆形为主。级配较好，卵石粒径一般为48cm,最大粒径大于12cm。本层夹第(11)2层粉细砂。本层部分钻孔未钻穿，可见层厚8.79.5m,可见层底标高介于-IL84T1.1Im之间。第(11)2层：粉细砂：褐黄色，饱和，密实，含云母、石英、氧化铁等。第层：卵石：杂色，湿，密实，所含卵石成份以沉积岩为主，混有火成岩，磨圆
