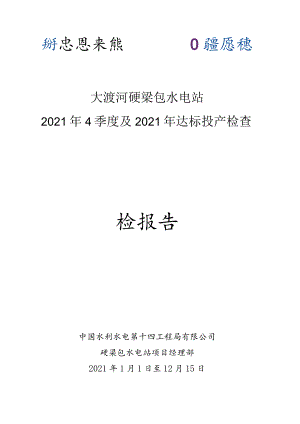

硬梁包水电站2021年4季度及2021年年达标投产检查自检报告 -水电十四局 .docx

掰忠恩来熊O疆愿穗大渡河硬梁包水电站2021年4季度及2021年达标投产检查检报告中国水利水电第十四工程局有限公司硬梁包水电站项目经理部2021年1月1日至12月15日目录1工程建设情况11,1工程概况11.2建设情况22上次过程检查问题和建议整改的落实情况73本次过程检查情况114主要问题与建议125木次过程检查评价意见126需要报告的其他事项12附件1：13f牛rrr<i,i÷<i.+,ir<iri+,ir<r÷nrr,r,rr1r.,rr÷nrrr,rr÷.k14附件3；15附件4：.-.÷，16表4-1职业健康安全与环境管理检查验收表17表4-2水工建筑工程质量检查验收表23表4-3工程综合管理与档案检查验收表34表4-4工程建设标准强制性条文检查表57附件5：601工程建设情况1.1工程概况硬梁包水电站位于四川省甘孜藏族自治州泸定县境内的大渡河干流上,为四川省大渡河干流最新规划28级方案的第14级电站，上游为泸定水电站，下游接大岗山水电站。硬梁包水电站采用引水式开发，闸址处流域面积59516kr112,多年平均流量897113/s,水库正常蓄水位1246m,相应库容2074.5万m3,调节库容826万m3,具有日调节性能。电站总装机容量111.6万kW,工程规模为二等大（2）型，与上游双江口水库联合运行多年平均年发电量51.42亿kWh,枯水期电量10.66亿kWh,枯水年枯期平均出力24.7万kW。电站建成后供电四川电网，参与川电外送。我单位负责施工的标段为华能大渡河硬梁包水电站引水隧洞工程施工标nI标（ClV标），总工期为1644天，负责承担的施工范围为两条引水隧洞（引）8+490（引）13+01Onl所有土建施工及5#、6#施工支洞未完工程量。引水隧洞采用两条隧洞平行布置于大渡河左岸，两洞间距60.0m,1#引水隧洞（靠大渡河侧）长度为14326.402m,2#引水隧洞（靠山侧）长度为14427.889m,平均长度为14377.146m,本标工程长度4520m。引水隧洞衬砌后内径13.1m,全断面钢筋混凝土衬砌，衬砌厚度为：Illi类围岩段0.4m,11I2类围岩段0.5m,IV类围岩段0.8m、V类围岩段LOm。根据引水线路地形、地质条件以及施工要求，本标隧洞在平面布置上共设置2个转弯点，转弯半径200m。引水隧洞施工I11标设置2条施工支洞作为施工交通通道，分别为5#、6#施工支洞，施工支洞断面均为城门洞型，支护后的净断面尺寸为8.0m*7,Om（宽*高），其中5"施工支洞上层支洞总长1191,81m；下层施工支洞与上层施工支洞交于（支上）1+040.0,并于（引2）9+992.485桩号与引水主洞相交，下层施工支洞总长177.08mo而6#施工支洞上层支洞总长1121.4m；下层施工支洞与上层施工支洞交于（支上）0+885.0桩号，并于（引2）12+095.1桩号与引水隧洞支洞相交，下层施工支洞总长243.79m1.2建设情况（1）主要填写本标段工程建设情况1）工程进点临建及其他工程施工仓库及辅助工厂建设完成，风、水、电布置全部完成。2）施工支洞工程5#上层施工支洞开挖完成284.08m,开完支护全部完成。5#下层开挖完成177.08m,开完支护全部完成。6#上层施工支洞开挖完成265.80m,开挖支护全部完成。6#下层施工支洞开挖完成183m,开挖到1#主洞边。3）引水隧道工程57#上游开挖支护完成57#下游开挖支护完成5-2#上游开挖支护完成5-2#下游开完支护完成67#上游开挖支护完成67#下游开完支护完成6-2#上游开挖支护完成625m,剩余 862m。844.7m,剩余 78. 5m。835. 2m,剩余 707. 5m；987. 3m,剩余 IIOn1。878.2m,剩余 62m；742. 2m,剩余 427.6m。711.8m,剩余 148m;6-2#下游开挖支护完成764.9m,剩余255.25m。(2)“五新"应用成果“五新技术”是指新技术、新材料、新设备、新工艺和新流程。2021年度在"五新''应用成果方面，我部现阶段集中在''新材料''的使用上，由于在引水隧洞初期支护过程中，针对隧洞出现的塌方或溜汤等不利地质现象，素混凝土往往强度及韧性不能第一时间起效，经参建各方会议及讨论，确定在混凝土中掺入一定比例的聚丙烯微纤维，在处理不利地质时采用纤维混凝土，大大提高了基岩面封闭的强度和韧性，一定限度限制了不利地质现象的进一步扩大，目前纤维混凝土已在我标段广泛使用。(3)"四节一环保”效果1)节能：项目部在节能减排方面制定了一系列关于节约用电、节约用水、节约燃油、节约用地、节约用材、节约办公经费的切实可行的管理办法，并制定了相应的考核制度，明确了奖罚，还定期对节能情况加以检查督促，有效的增强项目部人员的节约意识，确保节能工作有效推进。2)节水：项目部在用水区域设置节约用水标识，用水时控制水流量，用完水后要及时关闭、关紧水龙头，防止"跑、冒、滴、漏”，杜绝"长流水”现象，切实减少耗水量在生活营地和施工营地设置有生活污水处理设施,定期进行保养、清理，确保污水的达标排放，对达标排放的水进行中水回用，用于营地绿化养护、道路洒水等。3)节地：严格按照业主征地红线范围内组织进行施工，临建工程紧促布置，尽量减少施工用地，施工过程中禁止超出征地红线，妥善保存征地红线内的植被、树木等，采取移栽等措施，最大限度地保护植被资源。4)节材：大力控制办公用品消耗，充分发挥办公自动化优势，有效利用电子公文传输系统收发和办理文件，尽量减少纸质文件印刷数量，尽量在电子媒介上修改文稿，减少打印次数；办公用纸双面打印或重复利用，草拟文件使用单面废弃纸张起草。每年年初制定采购计划，严格控制打印纸、签字笔、墨盒等办公用品的使用量。5)环境保护：项目部在环境保护方面一直注重超前谋划管理，强调环保落实，并形成了规范化、制度化。完善了环境保护与文明施工保障体系，责任到人，层层把关，严格落实环境保护责任制，达到了环境保护的要求；施工现场设置积水坑等疏排水设施，生产废水通过三级沉淀池沉淀后排放。专门配置了洒水车每天对施工区域进行洒水降尘，同时洞内开挖运渣车辆严格按要求做好苫盖和冲洗。施工现场生产、生活垃圾分类进行摆放，集中收集，并由当地政府进行统一处理。(4)科技成果截至目前，2021年度硬梁包项目部已提交两个科研课题上传公司科技创新系统进行审核，审核已通过，两个科研课题分别为大断面隧洞蚀变岩安全快速开挖施工技术研究和下穿浅埋深覆盖层河沟引水隧洞开挖施工技术研究。其中大断面隧洞蚀变岩安全快速开挖施工技术研究课题，通过课题研究分析，预计形成省部级施工工法35项、专利12项、科技论文4篇，对后续类似工程提供借鉴，按照研究工作进度安排及目标，目前处于资料收集、整理过程中，预计在2023年1月至2023年5月完成数据分析整理；研究成果总结；下穿浅埋深覆盖层河沟引水隧洞开挖施工技术研究课题，通过课题研究分析，预计形成省部级施工工法2项、专利1项、科技论文2篇，对后续类似工程提供借鉴，目前处于资料收集、整理过程中，预计2022年03月至2022年12月完成(1)施工数据整理、分析工作(2)汇集整理资料；总结施工经验；编写科研成果报告并上报。(5)专利申请及应用情况暂无。(6)工法申请及应用目前我部已完成高岭土化蚀变岩交叉口段施工工法编制，已向土木事业部进行申报，高岭土化蚀变岩交叉口段施工工法主要用于指导软弱围岩条件交叉口段(支洞、联系洞与引水隧洞交汇处)施工。(7)QC小组成果开展情况目前我部开展的QC课题有两项，分别是提高引水隧洞顶拱120°范围内系统锚杆一次验收合格率和降低引水隧洞上层喷射混凝土回弹率两个课题。1)目前提高引水隧洞顶拱120°范围内系统锚杆一次验收合格率QC课题的活动，遵循PDCA循环，经过原因分析、确定主要原因、制定对策、实施对策、效果检查等一系列活动程序，目前已完成QC课题活动的成果总结工作。2)当前针对现场实际施工情况，正在开展降低引水隧洞上层喷射混凝土回弹率QC课题的活动，目前已完成活动总结编写向十四局土木事业部上报，等待评审。(8)其他获奖情况截至目前为止，硬梁包项目部集体获奖情况：荣获车辆轮胎装卸技能竞赛优秀组织奖，硬梁包水电站地下洞室开挖技能竞赛组织奖，硬梁包项目部2020年度安全先进集体奖，"5#、6#支洞开挖支护"党员攻关项目"优秀党员示范团队”荣誉称号，二季度施工合同履约考核第一名，硬梁包水电站工程"质量月”焊工技能竞赛组织奖，硬梁包水电站工程“质量月"知识竞赛第一名及优秀组织奖。(9)质量评价根据合同文件及管理要求组建了专业齐全、高效率、勤政廉洁的施工项目部。成立以项目经理为第一责任人的质量管理组织机构，全面负责项目部管理工作，项目部领导班子组成决策层、各职能部室组成管理层、各厂队组成作业层的三级质量管理组织机构。项目经理指定一名质量副经理，负责本项目的质量管理的领导工作，各职能部室和厂队正职为本部门的质量第一责任人，质量管理部负责项目部质量管理的日常工作。同时项目部还成立了质量管理委员会机构，专门负责项目部的质量管理工作。项目部按照1S09001：2015的要求建立质量管理体系，形成质量计划文件，加以实施和保持，并持续改进其有效性。项目部执行工程局的质量手册(包括质量方针)，采用工程局的相关程序文件。项目部除采用工程局的第三层次文件外，还编制了所需的第三层次的管理文件。自开工以来，硬梁包水电站项目部验收评定单元683个，优良642个，综合合格率100%,综合优良率94.0%；2021年完成单元评定516个，优良492个，综合合格率100%,综合优良率95.3%；2021年4季度完成单元评定161个，优良160个，综合合格率100%,综合优良率99.4机工程质量总体受控。2上次过程检查问题和建议整改的落实情况2.1职业健康安全与环境管理问题整改情况(1)现场掌子面及施工台车警示标示牌设置不足；整改情况：已按要求及时将施工台车临边防护及警示标识、标牌进行完善。(2)特种设备台账未及时进行更新;整改情况：已对项目部车辆台账及驾驶员台账进行更新。水电十四IW橐包*目W设自赛«*»«MDMiwraWM*FMBtMMl>aa<wWBW)AMM，t*M*l,ratr.MMK2*><MM*MMh«“&flMfMa«MR*'U*W1HUa,J552WII，XlZ1tMMMMM»i，avaa*W30'“KMI=，*，«_uu>Hjmainmm>i',*9IU07X)OM100®1，8*VDUJKtt-1>rfS4：、»-.三f>VMMJlt，小MMM>U5KMi“W卜“IlCMKrTMMfM
