管道屏蔽电泵 征求意见稿.docx

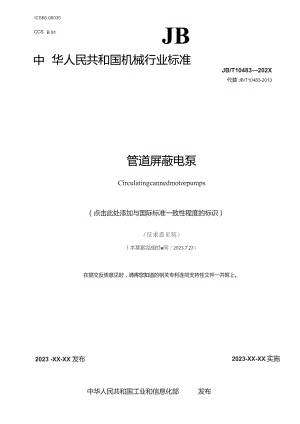

ICS65.06035CCSB 91JB中华人民共和国机械行业标准JB/T10483202X代替JB/T10483-2013管道屏蔽电泵Circulatingcannedmotorpumps（点击此处添加与国际标准一致性程度的标识）（征求意见稿）（本草案完成时间：2023.7.23）在提交反债意见时，请将您知道的相关专利连同支持性文件一并附上。2023 -XX-XX 发布2023-XX-XX实施中华人民共和国工业和信息化部发布目次前言IIIIiLLIIj.*.*.,.,.I2规范性引用文件I3术语和定义24型式、型号和基本参数2II型式2I,型号211.基本参数35技术要求5；1基本要求5*',电泵性能641电泵电动机的电气性能6;4安全要求8；主要零、部件要求9；fi装配要求9；，：噪声9可靠,l96试验方法9I；I电泵的性能试验9；j电泵电动机的电气性能试验WnQ安全要求试验10：主要零、部件的试验10装百己试验10Ii噪声试验.10R7振动试验10S可靠性试验107检验规则Il7i出厂检验11"型式检盛H8标志、包装、运输和贮存11<"包装和运输12附录A（规范性）电泵效率的确定13表I补充代号的含义.，一.2表2基木参数表（定频电泵）f表3基本参数表（变频电泵）5表4电动机的效率、输入功率、功率因数和堵转转矩（定频电泵）6表5电动机的效率、输入功率和功率因数（变频电泵）7表6电气性能保证值的容差8表7温升限值8前言本文件按照GB1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替JB/T10483-2013管道屏蔽电泵，与JB/T10483-2013相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围中对于“单相或三相"的表述（见第1章，2013版的第1章）；b）更改了规范性引用文件（见第2章，2013年版的第2章）：c）增加了术语和定义（见第3章）；d）更改了电泵电动机的结构型式（见4.1.2,2013版的3.1.2）；e）增加了新的产品代号"永磁同步电机为GPA"（见4.2）!f）更改了基本参数表2的编排格式及部分参数（见表2,2013年版的表2）；g）增加了变频电泵的基本参数（见表3）；h）增加了变频电泵输入功率的计算公式（见5.2.2）；i）更改了定频电泵电动机的效率、输入功率、功率因数和堵转转矩的部分参数（见表4,2013年版的表3）；j）增加了变频电泵电动机的效率、输入功率和功率因数的参数（见表5）：k）增加了变频电泵的堵转转矩、失步转矩和堵转电流保证值的参数（见5.3.2）；1）增加了变频电泵电气性能保证值的容差（见表6）；m）更改了电泵电动机定子绕组的技术要求（见544,2013年版的4.4.4）：n）增加了电磁兼容性的要求（见5.4.11）；o）更改了电泵主要零部件材料的要求（见5.5.1、5.5.2、5.5.3,2013年版的4.5.1）；P）更改了叶轮和电机转子静（动）平衡的要求（见557,2013年版的455）!q）增加了气密性试验的要求（见5.6.2）!r）更改了电泵性能试验方法的表述内容（见6.1,2013年版的5.1）；s）增加了电泵电动机的电气性能试验方法的条款（见6.2）:t）增加了安全要求试验方法的条款，如温升、三相电流平衡、绝缘电阻、电动机定子绕组对机壳的耐电压、电动机电子绕组匝间绝缘冲击耐电压、电泵接地装置、电泵启动和电磁兼容性的试验方法等（见6.3.16.3.6、6.3.8、6.3.11）；u）增加了对铸件、不锈钢件、铜件材质试验方法的条款（见6416.4.5）：v）增加了对装用试验方法的条款（见6.5.16.5.5）；w）更改了出厂检验的项目（见7.1.2,2013版的6.1.2）；x）更改了型式试验的项目（见7.2.2,2013版的6.2.2）；y）更改了标牌中应标明的项目（见8.1.1.2,2013版的7.1.1.2）；z）增加了变频电泵的电泵效率的计算公式（见A.5）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国农业机械标准化技术委员会（SAC/TC201）归口。本文件起草单位：。本文件主要起草人：本文件及其所代替文件的历次版本发布情况为：2004年首次发布为JB/T10483-2004,2013年第-次修订；本次为第二次修订.管道屏蔽电泵1范围本标准规定了管道屏蔽电泵的术语和定义，型式、型号和基本参数，技术要求，试验方法，检验规则，标志、包装、运输和贮存。本标准适用于系统压力W.6MPa、输送介质为温度105。C的清水或物理及化学性质类似清水液体的管道屏蔽电泵的制造。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件"GB/T191包装储运图示标志GB/T755旋转电机定额和性能GB/T1032三相异步电动机试验方法GB/T1176铸造铜及铜合金GB/T1220不锈钢棒GB/T1348球墨铸铁件GB1971旋转电机线端标志与旋转方向GB/T2828.I计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T2828.1-2012,ISO2859-1：1999,IDT)GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射GB/T4343.2家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度GB/T4942.1-2006旋转电机整体结构的防护分等级(IP代码)分级(GB/T4942.1-2006,IEC60034-5：2000,IDT)GB/T730755。非密封管螺纹GB/T9239.I机械振动恒态(刚性)转子平衡品质要求第1部分：规范与平衡允差的检验(GB/T9239.1-2006,ISO1940-1：2004,IDT)GB/T9439灰铸铁件GB/T965I单相异步电动机试验方法GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T12785-2014潜水电泵试验方法GB/T13007离心泵效率GB/T13306标牌GB/T13958小功率永磁同步电动机试验方法GB/T17241.6整体铸铁法兰GB17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流W16A)GB/T17625.2电磁兼容限值对每相额定电流R6A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T20878不锈钢和耐热钢牌号及化学成分GB/T22719.1交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T29529-2013泵的噪声测量与评价方法GB/T29531-2013泵的振动测量与评价方法JBT5673农林拖拉机及机具涂漆通用技术条件JB/T6880.1泵用灰铸铁件JB/T6880.2泵用铸钢件JB/T9804微型泵JB/T50080潜水电泵可靠性考核评定方法3术语和定义下列术语和定义适用于本文件。21定频管道屏蔽电泵fixedfrequencypipelineshieldedPUmP由定频电动机驱动，电动机转子直接浸没在泵送的介质中，转子和介质通过屏蔽套与定子隔开，介质在屏蔽套内腔与转子之间流动，实现对定子、转子及轴承进行冷却的管道泵.变频管道屏蔽电泵variabIefrequencypipelineshieldedpump由驱动器及通过变频调速控制的永磁无刷屏蔽电动机驱动，转子直接浸没在泵所输送的介质中，转了和介质通过屏蔽套与定子隔开，被输送介质在屏蔽套内腔与转子之间流动，实现对定子、转子及轴承进行冷却的管道泵。4型式、型号和基本参数AI型式4.1.1管道屏蔽电泵（以下简称电泵）为泵与电动机同轴连接。4.1.2电泵的电动机为异步或永磁同步屏蔽式结构，电动机定子屏蔽套内侧与泵体内腔连通。4.1.3电泵的水泵为单级或多级离心式。4.1.4电泵的冷却方式为电动机机壳表面冷却和通过定、转子之间的循环液体对电动机定、转子进行冷却。4.1.5电泵的外壳防护等级为GB/T4942.1-2006中规定的IPX4。特殊要求的防护等级，由供需双方按GB/T4942.1-2006的规定协商确定。4.1.6电泵的定额是以连续工作制（Sl）为基准的连续定额。d5型号电泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下:补充代号，适用系统压力代号，代号含义见表1补充代号，适用输送介质温度代号，代号含义见表1电机极数配套电动机的功率，单位为千瓦（kW）规定扬程，单位为米（m）规定流量，单位为立方米每小时（mVh）产品代号，三相为GP,单相为GPD,永磁同步电机为GPA表1补充代号的含义适用系统压力代号输送介质温度代号字母含义字母含义无系统压力0.6MPa无输送介质温度40CY系统压力>0.6MPa1.0MPaN输送介质温度40C95CC系统压力>1.0MPa-1.6MPaH输送介质温度95r105r示例1:规定流量为lm3h,规定扬程为32m,配套电动机为4极，额定功率为15kW,适用系统压力为0.6MPa1.0MPa、输送介质温度为40TC95寸的三相管道屏蔽电泵，其标记为：GP100-32-15-4NY：示例2：规定流量为12.5m、h,规定扬程为8m,配套单相电动机为2极，额定功率为O.55kW,适用系统压力为0.6MPa,输送介质温度为40t95P的单相管道屏蔽电泵，其标记为：GPD12.5-8-O.55-2N。示例3：规定流量为lm3/h,规定扬程为2.2m,配套永磁同步电动机为4极，输入功率为0.022kW,适用系统压力为0.6MPa,输送介质温度为95P105T的管道解蔽电泉，其标记为：GPAl-2.2-0.022-4HA1基本参数4.3.1在电源频率为50Hz,电压为单相(220V)或三相(380V)和规定的使用条件下，电泵规定性能点的基本参数应符合表2和表3的规定。4.3.2表2和表3中的吸入口直径及排出口直径为推荐值，其吸入口克径及排出口直径也可根据需要或按合同规定确定。4.3.3对电泵基本参数不符合表2和表3规定的，可按附录A确定其电泵效率。表2基本参数表(定频电泵)序号吸入、排出口直径mm流量m,h扬程m额定功率kW电泵效率%同步转速r/minI130.850.0611.63000280.09164312,50.189.44
