施工组织设计(北京市政二).docx

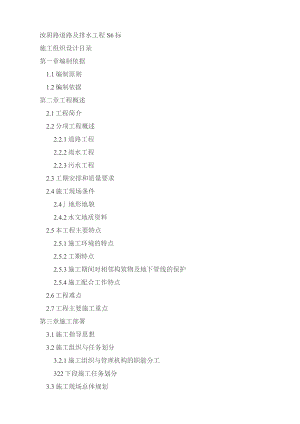

汝阴路道路及排水工程S6标施工组织设计目录第一章编制依据1.1编制原则1.2编制依据第二章工程概述2.1工程简介2.2分项工程概述2.2.1道路工程2.2.2雨水工程2.2.3污水工程2.3工期安排和质量要求2.4施工现场条件2.4地形地貌2.4.2水文地质资料2.5本工程主要特点2.5.1施工环境的特点2.5.2工期特点2.5.3施工期间对相邻构筑物及地下管线的保护2.5.4施工配合工作特点2.6工程难点2.7工程主要施工重点第三章施工部署3.1施工指导思想3.2施工组织与任务划分3.2.1施工组织与管理机构的职能分工322下段施工任务划分3.3施工现场总体规划3.3.1施工现场总体布置原则3.3.2项目经理部设置3.3.3施工用电3.3.4施工用水3.3.5场地临设及围挡3.3.6临时通讯设施3.4交通疏导方案3.5施工进度计划3.5.1施工进度计划总体设计3.5.2施工进度计划安排原则3.5.3施工阶段的划分3.6施工资源配置计划3.6.1劳动力配置计划3.6.2机械设备配置计划3.6.3施工材料购置计划364试验室及试、测、质检仪器第四章现况构筑物的处理方案4.1现况构筑物的调查4.2拆迁工作配合程序4.3拆迁配合承诺4.4分项加固措施4.4.1原则4.4.2现况管线悬吊加固防护措施（见附图）4.4.3施工便桥的搭设（见附图）第五章主要工程施工方法和技术措施5.1工程施工测量5.1.1施工测量原则5.1.2建立新施工控制网5.1.3保证量测精度的要求和做法，5.1.4测量执行的标准5.1.5测量设备见附表5.1.6施工测量5.2工程排降水5.2.1地质水文情况522排水方案的选择5.3管道工程5.3.1管线开槽施工5.3.2混凝土排水管道施工5.3.3雨水支管和雨水口的施工5.3.4（UPVC双壁波纹管）排水管道施工535排水检查井砌筑5.3.6管道回填5.4道路工程5.4.1道路土方施工5.4.2石灰土基层施工5.4.3水泥稳定碎石结构层施工5.4.4沥青混凝土摊铺施工5.4.5沥青混凝土碾压5.5附属工程施工5.5.1人行道施工（本标段按投标文件要求不含人行道工程）552路缘石安栽第六章冬季施工措施6.1冬季施工措施6.1.1土方工程6.1.2附属及砌体结构工程6.1.3混凝土结构工程第七章质量保证措施7.1质量目标7.2项目部质量保证体系的建立7.3质量保证措施7.3.1施工准备阶段的质量控制和保证措施7.3.2材料构配件的质量控制7.3.3工程施工阶段的质量控制和保证措施7.3.4主要施工工艺的控制措施7.4成品保护措施7.4.1施工过程成品保护措施7.4.2工程完成后成品保护措施7.5工程质量的检验和报验7.5.1检验7.5.2报验7.6工程竣工资料第八章工期保证措施8.1组织保证8.2材料保证8.2.1保证料源充足8-2.2加强质量控制8.3机械设备保证8.4人力保证8.5技术保证8.6资金保证8.7外围环境和后勤保障保证8.8建立岗位责任制度第九章安全生产措施9.1安全施工目标9.2安全保证体系9.3安全施工措施9.4施工现场的安全要求9.5安全用电9.6加强设备管理第十章文明施工及环保措施10.1现场管理10.2建立管理机构10.3施工现场的管理10.4环境卫生管理10.5环境卫生与维护10.6综合治理方面10.7噪音控制及震动控制10.8水污染的控制10.9人气污染控制10.10文明施工方面的承诺第H-章施工承诺11.1施工承诺现况管线加固示及施工便桥示意图施工平面布置图一期交通导改示意图二期交通导改示意图施工进度计划网络图施工进度计划横道图拟投入本合同主要施工机械设备表劳动力计划表临时用地表测量、试验仪器设备细目表路基填筑施工工艺路基挖方施工工艺石灰土基层处理施工工艺水泥稳定碎石基层（机铺）施工工艺沥青混凝土面层施工工艺排水（承插口）管线施工工艺排水（UPVC双壁波纹管）管线施工工艺工序检验程序文明施工环保安全保证体系质量保证体系项目部组织机构第一章编制依据1.1编制原则在充分理解招标文件的基础上，积极响应业主在招标文件中提出的质量、安全、文明施工、环保等要求。以设计文件及有关规范为依据，根据我单位现有施工设备和技术力量，紧密结合现场实际情况，编制技术先进、切实可行、经济合理的施工方案。1.2编制依据1.2.1阜阳市汝阴路道路及排水工程S6标招标文件。1.2.2阜阳市汝阴路道路及排水工程S6标招标答疑文件。1.2.3阜阳市汝阴路道路及排水工程S6标招标文件图纸。1.2.4我单位对本标段的现场实地勘查。1.2.5各种施工技术规范，规程及质量检验评定标准。第二章工程概述2.1工程简介阜阳市汝阴路道路及排水工程建设是近期阜阳市城市基础设施建设的重大项目，投资比重大、造价高，建成后经济、社会、环境效益显著。该工程有利于完善阜阳市基础设施的建设，为招商引资和项目建设提供有利条件：增强阜阳市参与市场竞争的整体实力，并为阜阳市奠定有利的城市投资环境。本标段为阜阳市汝阴路道路及排水工程S6标段，范围为：一道河路南侧（桩号K8+40.00）清河西路北侧（桩号K19+80.00）,全长1140米,不含人行道工程。本路为城市主干路(II级)，红线宽55米，本标段范围道路断面为四幅路形式。拟同步实施雨水、污水等市政公用工程。2.2分项工程概述2.2.1道路工程1、道路断面形式本工程道路规划红线宽度为60m,道路规划断面为四幅路型式，断面布置如图:2、道路结构形式1)机动车道路面结构形式(75cm)上面层：细粒式沥青混凝土(AC13C)中面层：粗粒式沥青混凝上(AC20C)下面层：粗粒式沥青混凝土(AC-20F)洒透层沥青(0.9升/平方米)上基层：水泥稳定碎石基层：12%石灰土下基层：8%石灰土2)非机动车道路面结构形式(43Cm)上面层：细粒式沥青混凝土(AC-13F)下面层：粗粒式沥青混凝土(AC-20F)洒透层沥青(0.9升/平方米)上基层：水泥稳定碎石下基底：12%石灰土3、主要工程数量机动车道沥青混凝土路面(AC-13C)机动车道沥青混凝土路面(AC-20C)机动车道沥青混凝土路面(AC-20F)非机动车道沥青混凝土路面(AC-13F)非机动车道沥青混凝土路面(AC-20F)机动车道水泥稳定碎石非机动车道水泥稳定碎石石灰土处理8%石灰土处理12%2.2.2雨水工程1、设计概况1）设计标准：设计重现期P=I年，地面集水时间T=IOmin,综合径流系数中=0.6。2）根据管道覆土不同雨水管采用钢筋混凝土I级管和II级管（GB18361999）,管道基础采用1200180。C15碎管道基础，管道为开槽埋设。雨水连接管采用D400UPVC双壁波纹管，管道基础采用砂垫层。管道接口D1000管道采用水泥砂浆抹带接口，采用钢丝网水泥砂浆抹带接口。3）检查井：管径DWloOO的检查井，采用砖砌圆形检查井，按02S515-15、17施工；管径D>1000的检查井，采用砖砌矩形检查井，按02S515/32.02S515/34.02S515/36施工。检查井踏步采用塑钢踏步,按97S501T/67.68施工2、主要工程数量混凝土雨水排水管道D=800混凝土雨水排水管道D=100O混凝土雨水排水管道D=1200混凝土雨水排水管道D=1350混凝土雨水排水管道D=15002.2.3污水工程1、设计概况1）本标段污水管管材管径小于600mm的采用UPVC双壁波纹管；S2级,承插接口，弹性密封圈连接；管径大于或等于600mm的采用钢筋混凝土管，根据覆土的厚度分别采用I级管、11级管。2）管道基础双壁波纹管采用砂垫层基础，钢筋混凝土管采用120°180oC15碎管道基础。3）管道接口及抹带：UPVC双壁波纹管采用承插式橡胶圈（也30氯丁橡胶圈）接U,与检查井的连接采用中介层做法；钢筋混凝土管采用钢丝网水泥砂浆抹带接口，抹带及填缝均采用1：2.5水泥砂浆。4）检查井采用砖砌圆形检查井，施工参见图集02S515-21,25施工,且要求井室内外墙均用L2防水水泥砂浆粉面厚25mm。2、主要工程数量混凝土污水排水管道D=600混凝土污水排水管道D=700UPVC污水排水管道D=400UPVC污水排水管道D=5002.3工期安排和质量要求综合投标文件要求、施工设计图纸、现场踏勘及我单位人员机械配备等情况，拟订本标段施工工期如下：计划开工日期：2005年9月15口计划竣工日期：2006年4月30日施工总工期：227日历天质量标准：根据阜阳市汝阴路道路及排水工程S6标段招标文件要求，本标段工程质量标准为合盘等级，符合工程设计文件和国家规范要求。2.4施工现场条件2.4.1地形地貌本工程处在阜阳市城南城西区（安徽省北部），整体位置位于淮北冲积平原，微地貌单元属淮北下原上剥蚀的河间冲积平地，现场地地形略有起伏，地面高程（黄海高程）为29.5131.56米，高差2.05米。2.4.2水文地质资料场地上部地下水为孔隙潜水，由大气排降水及地表水补给，蒸发和渗透为主要排泄方式；第4粉土层的地下水为微承压水。场地稳定混合水位埋深在1.652.90米，高程在27.2729.49米。历年水位变幅为LOO4.00米，该地下水对碎基础无侵蚀性。场地土层自上而下分为三层：层素填土层厚0.502.70米，平均厚度1.22米，层底高程27.7430.56米，平均29.52米，灰灰黄色，湿，土层松软，均一性差，高压缩性，局部为杂填土，含砖渣，石灰渣等杂物。层粘土:层厚2.906.60米,平均厚度4.64米,层底高程22.3226.24米，平均24.89米，灰黄色，湿，可硬塑，含少量铁锦结核及少量钙质结核，属中压缩性土。层粘土：层厚1.10-3.20米，平均厚2.00米，层底高程21.7524.44米，平均23.31米，灰灰黄色，湿，硬塑，低压缩性，含钙质结核，夹粉质粘土薄层。层粉土：最大探明深度3.00米，至高程20.15米，黄灰黄色，湿,稍中密，中压缩性含钙质结核，夹粘性土及粉砂薄层。2.5本工程主要特点2.5.1施工环境的特点1、本标段位于城乡接合位置，现况交通流量小，有利于施工的进行。2、现况水位较高，土层含水量丰富，管线施工时需考虑排降水施工。2.5.2工期特点本标段应业主招标文件要求，施工工期由施工单位自定，综合投标文件要求、施工设计图纸、现场踏勘及我单位人员机械配备等情况，我单位拟订工期为2005年9月15日至2006年4月30日，共计227日历天，跨越冬季施工。2.5.3施工期间对相邻构筑物及地下管线的保护本标段施工时对现况管线进行勘察，探明位置及埋深在施工中应妥善保护。对需要保护的现况建筑物采取保护措施。2.5.4施工配合工作特点施工前对临近单位、居民进行走访,取得他们的谅解与支持，施工中不影响他们的正常生活。2.6工程难点根据上述特点，总结出本工程的难点在
